Автосигнализация Kodiak
662
Инструкция по установке

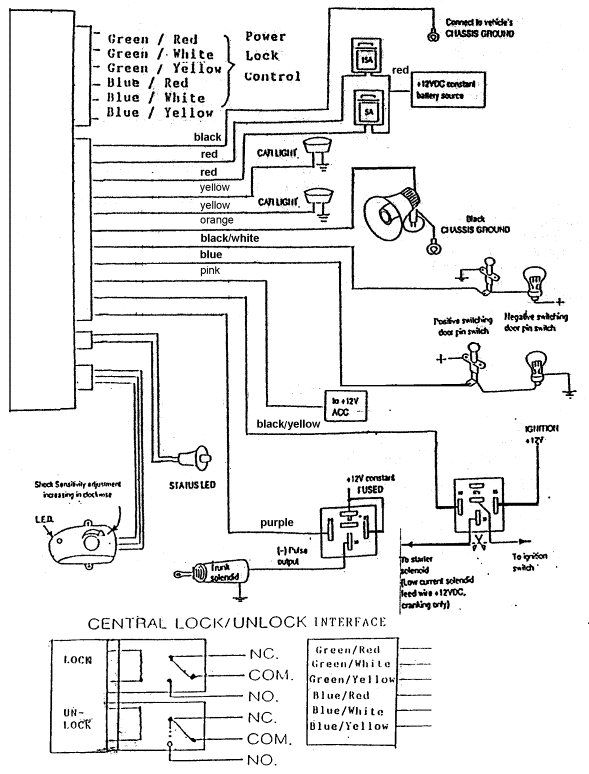

Схема подключения.
Малый разъем (8 контактов)
| Цвет |
Назначение |
| Зеленый - красный |
Замкнутый контакт реле запирания дверей |
| Зеленый - белый |
Общий контакт реле запирания дверей |
| Зеленый - желтый |
Разомкнутый контакт реле запирания дверей |
| Синий - красный |
Замкнутый контакт реле отпирания дверей |
| Синий - белый |
Общий контакт реле отпирания дверей |
| Синий - желтый |
Разомкнутый контакт реле отпирания дверей |
11-контактный разъем
| Цвет |
Назначение |
Примечание |
| Черный |
Корпус |
|
| Красный |
+12 В (Аккумулятор) |
|
| Красный |
+12 В питание реле фар (Аккумулятор) |
|
| Желтый |
+ Габаритные огни (выход) |
|
| Желтый |
+ Габаритные огни (выход) |
|
| Оранжевый |
+ Сирена |
|
| Черный - белый |
- Дверной концевик |
|
| Голубой |
+ Дверной концевик |
|
| Розовый |
+12В зажигание (вход) |
|
| Черный - желтый |
- На реле блокировки стартера (выход) |
Норм. Замкнутое реле |
| Сиреневый |
- Слаботочный выход управления реле отпирания багажника |
Импульсный выход, канал 2 брелока |
2-контактный разъем (красный) - светодиодный индикатор.
Разъем ударного датчика
| Цвет |
Назначение |
Примечание |
| Красный |
+ 12 в питание. |
|
| Белый |
+ вход ударного датчика |
Позитивный выход 5в, датчики со стандартным выходом не
подходят.! |
| Черный |
Корпус. |
|
Брелоки-передатчики
Система может помнить до 4 брелков.
| Большая кнопка |
Постановка на охрану, снятие с охраны, паника, антиугон |
| Малая кнопка, затем большая |
Тихая постановка |
| Большая кнопка 2 сек. |
Паника |
| Малая кнопка под охраной 2 сек. |
Поиск |
| Малая кнопка при выключенной охране 2 сек. |
Отпирание багажника |
Антиугон:
- При включенном зажигании нажать большую кнопку, габаритные огни должны
мигнуть.
- После отпирания и запирания дверей заработает сирена, замигают габаритные
огни и цепь стартера разорвется.
- Для выключения режима антиугона необходимо нажать большую кнопку при
выключенном зажигании.
Звуковые и световые сигналы
| 1 звуковой сигнал и 1 вспышка габаритов |
Постановка на охрану |
| 2 звуковых сигнала и 2 вспышки габаритов |
Снятие с охраны |
| 3 звуковых сигнала и 3 вспышки габаритов |
Активен какой-то датчик. |
| 4 звуковых сигнала и 4 вспышки габаритов при снятии с охраны |
Было срабатывание |
Индикатор
| Мигает |
Охрана включена |
| Быстро мигает |
Включилась автопостановка на охрану |
| Мигает порциями в течении 5 сек. после снятия с охраны |
Было срабатывание |
| Не мигает |
Охрана выключена |
Программирование
Последовательность программирования:
- Снять систему с охраны.
- Открыть дверь и оставить ее открытой.
- Выбрать из таблицы функцию, которую необходимо изменить.
- Переключить зажигание "Вкл.-Выкл." Столько раз сколько указано в таблице.
Каждое переключение зажигания должно длиться не более 2 сек.
- Подождать 2 сек. Габаритные огни мигнут 1 раз.
- Нажать 1 раз большую кнопку брелока. Габаритные мигнут огни 1 или 3 раза
сигнализируя включение или выключение выбранной функции.
- Закрыть дверь и выключить зажигание
Программируемые функции
| Функция |
Число переключений ключа зажигания |
Примечания |
| Автоматическая постановка на охрану |
5 |
1 мигание - выключено
3 мигания - включено. |
| Запоминание брелоков |
7 |
После 7 переключений оставить ключ в положении "включено" и подождать2
сек. Габаритные огни 1 раз вспыхнут, а светодиод будет светить постоянно.
Нажать большую кнопку брелока. Габаритные огни вспыхнут 4 раза , а
светодиод погаснет. Программирование закончено. |
| Длительность импульсов управления центральным замком |
9 |
1 мигание - 0.5 сек.
3 мигания - 3.5 сек. |
| Прерывистый или непрерывный сигнал сирены |
11 |
1 мигание - прерывистый
3 мигания - непрерывный |
| Звуковое подтверждение включения / выключения режима охраны |
13 |
1 мигание - выключено
3 мигания - включено. |
| Аварийное отключение сигнализации (если утерян брелок). |
15 |
После 15-ти переключений удержать ключ зажигания в положении
"включено" более 2 сек. Сигнализация будет подавать звуковой сигнал в
течении 1 мин., а затем выключится. |
