Бортовой компьютер Multitronics (Мультитроникс) CL-601 с кабелем 6-pin (Stels, Русская Механика) - предназначен для работы с ЭБУ Delphi, Bosch, АБИТ, BRP, SAE J1939, цветной ЖК-дисплей 2.4 дюйма, разрешение 320х240 пикселей
- Основное
- Характеристики
- Комплектация
Бортовой компьютер для водного и воздушного транспорта!
Представляем Вашему вниманию новый маршрутный компьютер от известного производителя диагностического оборудования компании Multitronics. Бортовой компьютер Multitronics CL-601 МК предназначен для установки и эксплуатации на мототехнике АТV, снегоходах, вездеходах, тракторах, погрузчиках, на водной технике (яхтах и катерах), на легкой воздушной технике (дельтапланах и т.д.). Устройство включает в себя следующие ключевые особенности.
Во-первых, это всепогодное исполнение в пыле и влагозащищенном корпусе. Во-вторых, реализована поддержка оригинальных протоколов производителей спецтехники: Stels, BRP, Русская механика, TGB, Sider, CFMoto и др. - считывание не только параметров работы двигателя, но также чтение и сброс кодов неисправностей электронного блока управления двигателем. В зависимости от выбранного протокола, доступен различный набор отображаемых параметров.
Список поддерживаемых протоколов
- SAE J1939 (грузовой автотранспорт, погрузчики, водная техника с двигателями с поддержкой J1939: MerCruiser, Volvo Penta, Crusader, Flagship Marine, Ilmor Marine Engines, Indmar, Kodiak Marine, arine Power и др.)
- BRP (Мототехника BRP (мототехника ATV, снегоходы с многофункциональным дисплеем, например Xtrim Commander LTD 600, Ski-Doo RENEGADE X 1200 и др.)
- Delphi (Мототехника с ECU Delphi. Stels: снегоходы, ATV, TV 800cc. Русская механика: снегоходы, ATV. TGB: квадроциклы. Sider: багги Condor 800 и Condor 1000 и др.)
- Bosch Bosch (Мототехника с ECU Bosch. CFMoto: ATV 500-600cc - ECU Bosch (разъем 3-pin — опциональный) и др.
- АБИТ 10/11 Корвет (Мототехника с ECU АБИТ 10/11 Корвет (спецтехника, вездеходы, мотодельтопланы, водная техника)
Универсальность монтажа

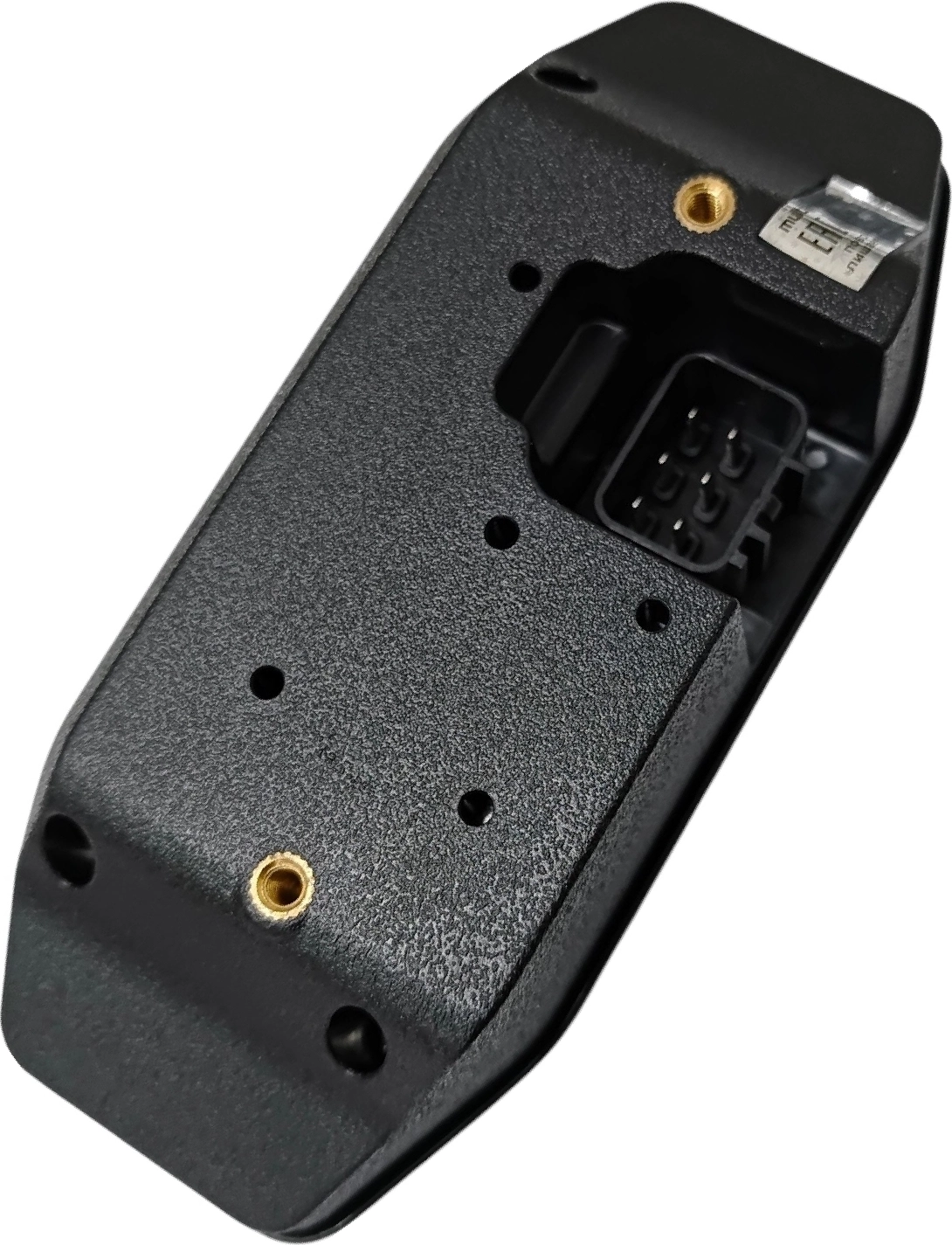

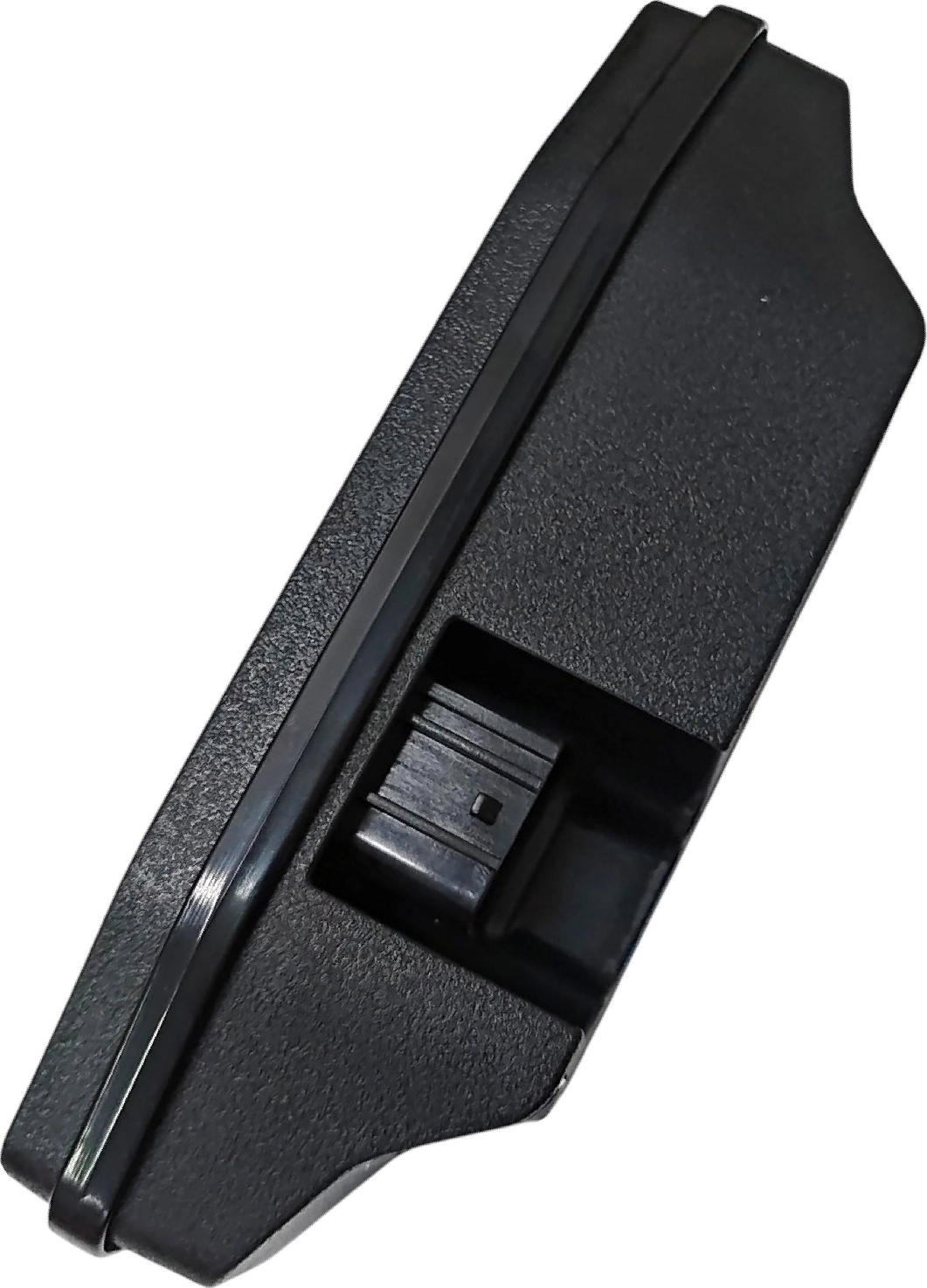

Устройство имеет несколько способов крепление на транспортном средстве. Первый способ, это непосредственное крепление корпуса БК винтами к панели ТС. Вторым, является крепление через универсальный поворотный кронштейн входящий в комплект поставки. Учитывая, что подключение к прибору осуществляется через влагозащищенный разъем данное крепление позволяет оперативно снимать прибор с транспорта.

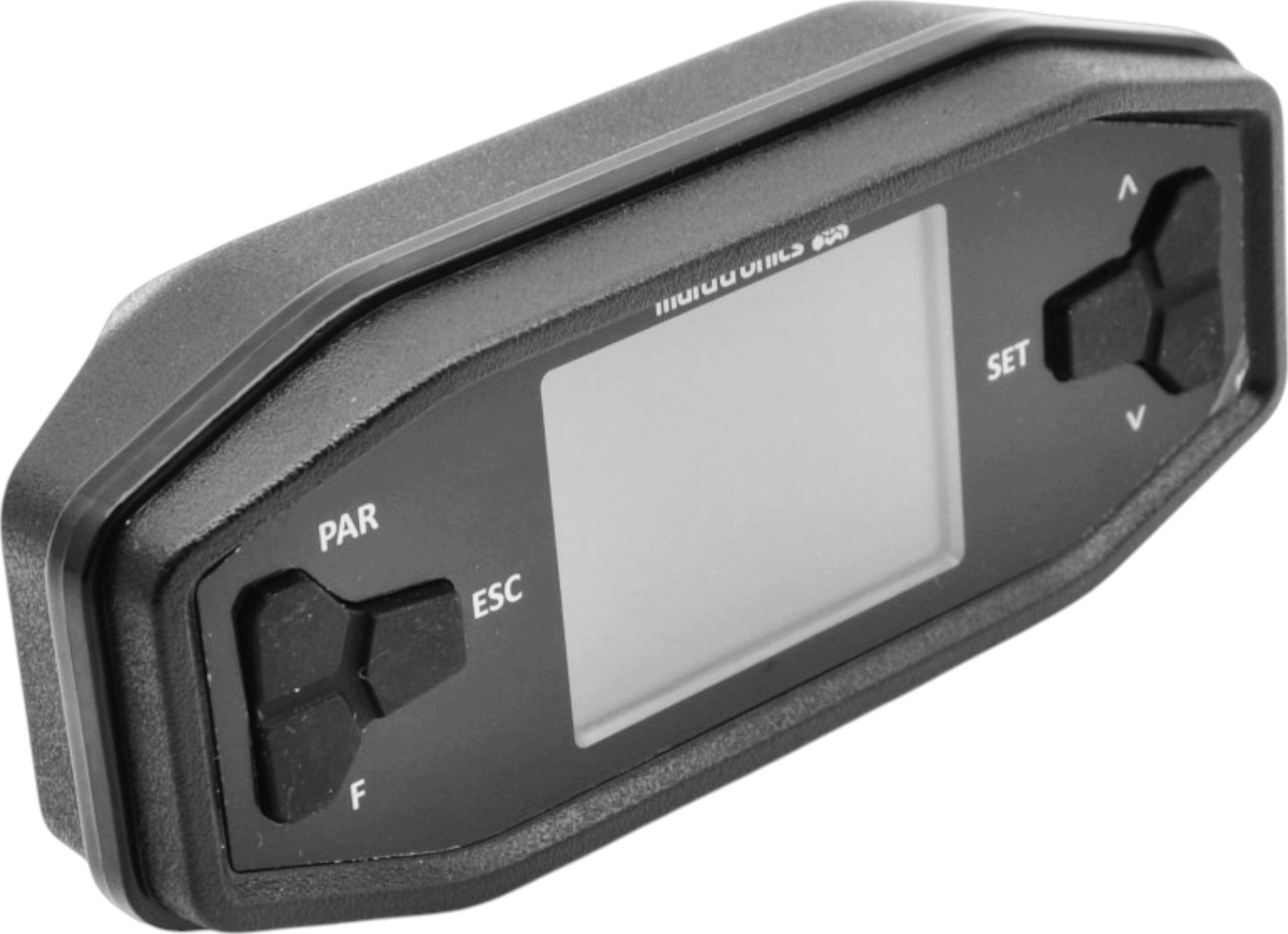

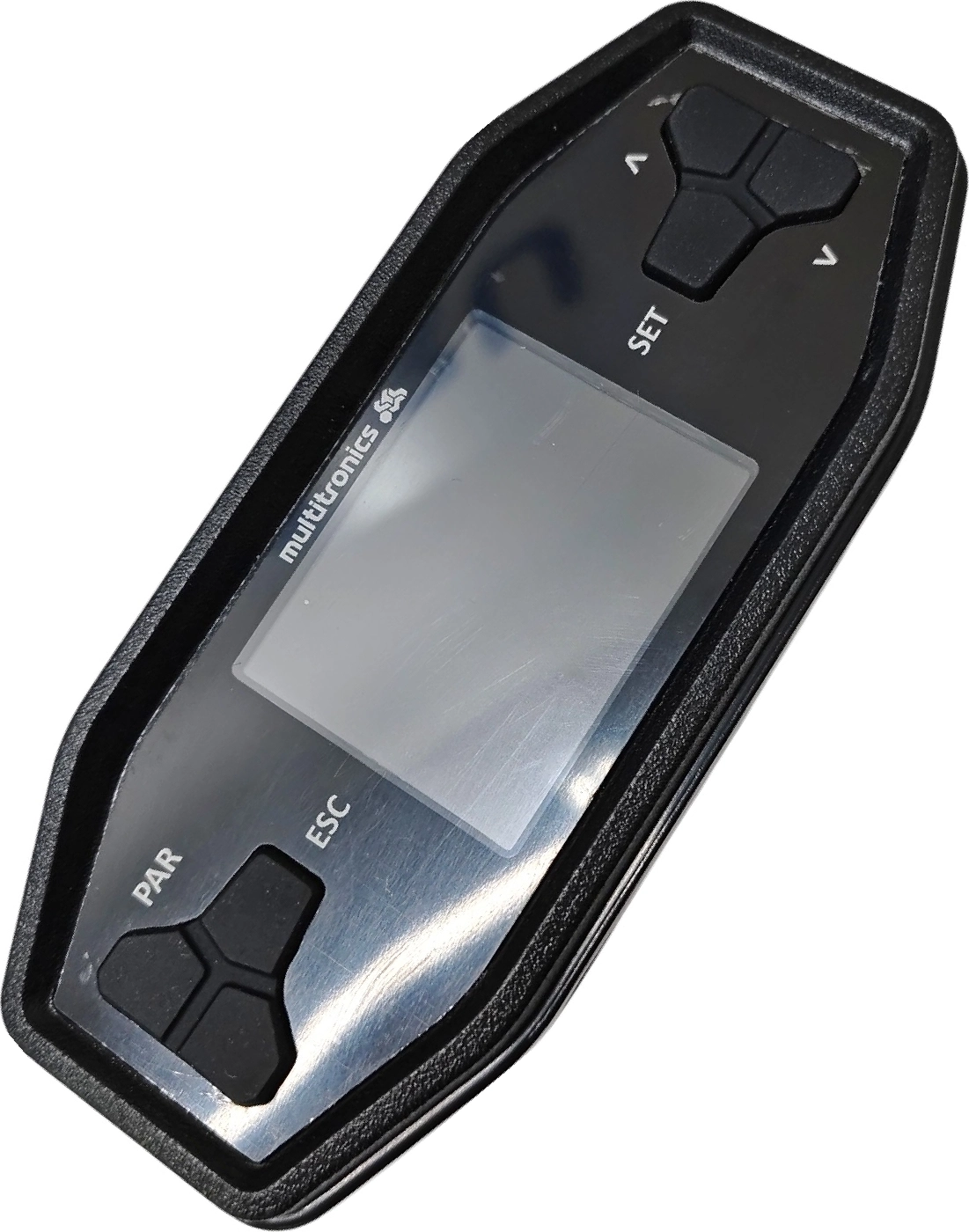

- Тип дисплея цветной TFT-дисплей 2,4" 320*240 (символы, графики, стрелки)
- Напряжение питания: 9 - 16 В
- Средний потребляемый ток в рабочем режиме: не более 0,35 А
- Средний потребляемый ток в дежурном режиме: не более 0,03 А
- Совместимость с датчиком скорости: форма сигнала прямоугольная (логический ноль 0-0,5 В; логическая единица 3,5-12 В)
- Рабочая температура окружающего воздуха: -20°С - +45°С
- Температура транспортирования и хранения: -40°С - +60°С
- Бортовой компьютер во влагозащищенном корпусе

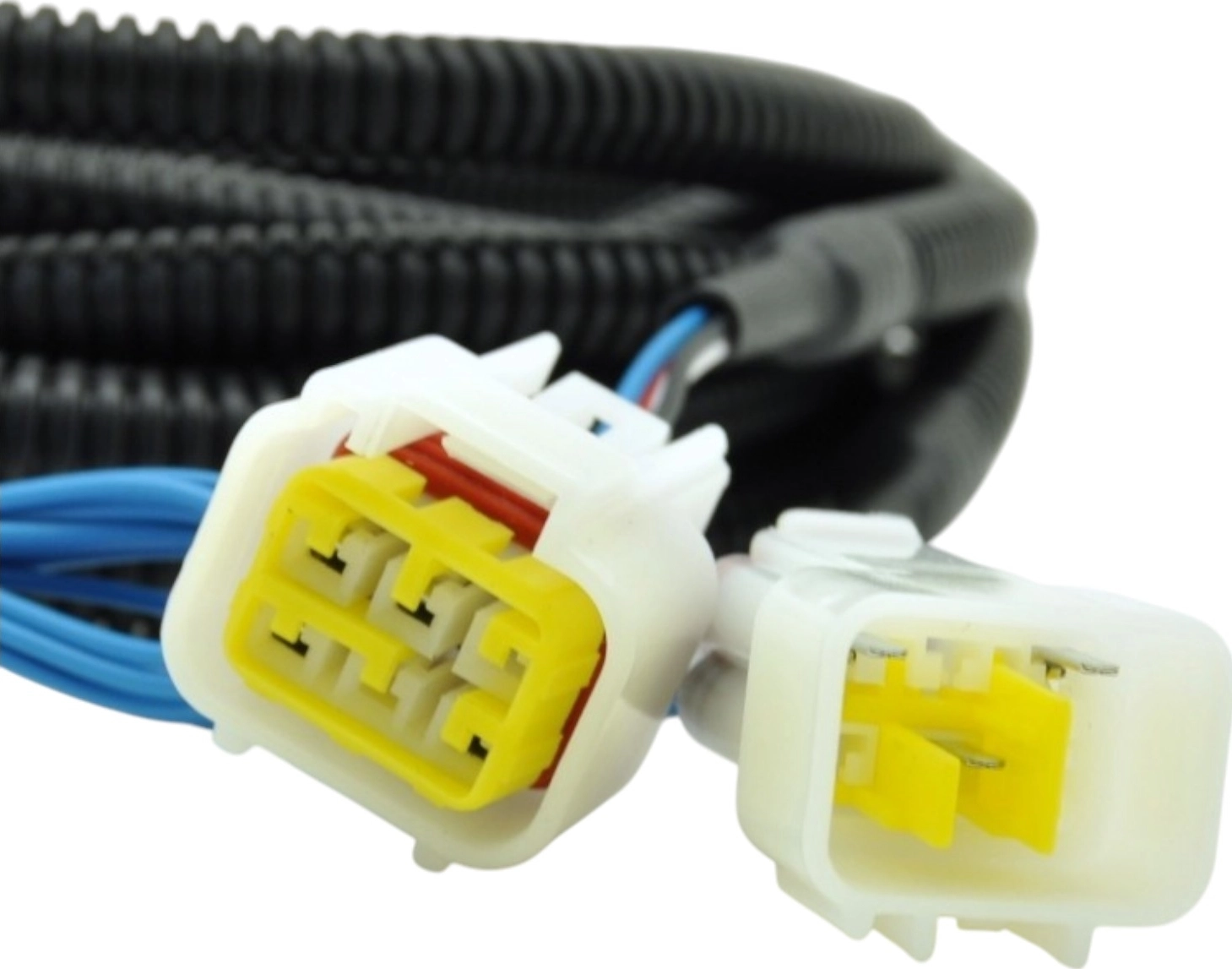

- Жгут проводки 6-pin для мототехники Stealth, Русская Механика
- Монтажный комплект
- Упаковка
Серия бренда
Вручную выбирали нужный протокол(делфи) все равно не получается, скорость не показывает, остальные параметры далеки от истины
Вручную выбирали нужный протокол(делфи) все равно не получается, скорость не показывает, остальные параметры далеки от истины
Добрый день. подключил к stelsu guepard 850
скорость сначала сильно врал теперь не показывает вообще.
показатель температуры тоже некорректно показывает.
расход топлива показывает тоже не верно
БК некорректно определил ЭБУ. Попробуйте выставить протокол вручную ("Дисплеи установок" --- "Источники" --- "Опр.проток.Авт", выбрать значение “Руч.” и выставить необходимый протокол диагностики)
Совместимо с stels guepard 850??
Здравствуйте. Да, оборудование совместимо.
Здравствуйте подойдёт на москвич 3
Здравствуйте. Нет
синий провод отдельный вжгуте куда подключать стелс росамаха! за ранее благодарен!
Здравствуйте. Данный провод подключается к форсунке.
здравствуйте со снегоходов тайга патруль 800 swt 2020 года совместим ?
Здравствуйте. Оборудование совместимо.
День добрый. Подойдёт на Тайгу патруль 800 swt?
Если ЭБУ Delphi, то будет работать.
Подойдёт ли этот для снегохода стелс 800?
Оборудование совместимо.
Добрый вечер, бортовой компьютер будет устанавливаться на снегоход РМ тайга патруль 800 swt. Если есть разница в комплектации!
Огромное спасибо!Бк подключил,все работает отлично,были проблемы с подключением так как у меня в диагнастическом разъёме на снегоходе были перепутаны провода,отличный магазин и работники,все объяснили и помогли с подключением.
Может три провода в разъёме и идёт для моего снегохода но бортовой компьютер не показывает температуру охлаждающей жидкости и обороты двигателя,пробовал менять протоколы делпи1,делпи,универсальный но ничего не меняется,показывает что ошибок эбу нет,и показывает зарядку АКБ я все делал по инструкции, может бк не исправен,как это проверить?
Там только три контакта и должно подключаться - два контакта идут на питание самого БК и один контакт, это K-line. Сам разъем должен быть на шесть контактов.
Что касается протокола диагностики, то здесь только два варианта "Delphi" и "Delphi1". Если кроме напряжения на АКБ он ничего не показывает, то это значит, что БК не установил связь с ЭБУ. Проверьте не перепутаны ли контакты в разъемы провода БК, а также проверьте в диагностическом разъеме провод K-line, на нем должно быть около 5 В, цвет провода желтый или серый в зависимости от года выпуска.
