Автосигнализация UNGO

MS-3001

Руководство пользователя

Стандартные функции UNGO MS-3001

Профессиональная система UNGO MS-3001 - дистанционно-управляемое, технически совершенное автомобильное устройство, созданное для:

Обнаружения любого удара по кузову, попытки проникнуть внутрь через двери, капот, багажник или окна.
Осложнения любых дальнейших действий нарушителя при помощи пронзительного звука сирены , клаксона автомобиля, вспышек фонарей и блокировки запуска двигателя.
Оповещения окружающих звуковыми и световыми сигналами.
Информирования водителя о срабатывании системы и о том какие датчики и зоны охраны были возбуждены.

В MS-3001 использованы передовые технические решения для достижения максимальных охранных свойств и удобств управления.

Пара многофункциональных пультов дистанционного управления с тремя кнопками позволяет подавать команды на расстояние до 30м.
Патентованная система защиты радиокоманд "Varicode 2" делает бесполезным попытки воров прочесть коды с помощью перехватчика кодов.
Встроенный двузоновый Шок-сенсор с электронной регулировкой на слабое воздействие отреагирует коротким сигналом, а на сильный удар - полным циклом тревоги.
Два режима постановки на охрану: удобный - ручной и более секретный - Автоматический.
Управление внутрисалонным освещением при посадке и высадке увеличивает удобство и безопасность.
Самодиагностика вовремя оповестит Вас о проблемах и неисправностях системы.
Два канала дистанционного управления позволяют контролировать какие-либо дополнительные устройства в Вашем автомобиле.
Защита от угона при удалении центрального блока: даже если вор найдет центральный блок системы и удалит его, двойная блокировка не даст запустить мотор.
Конструкция и устройство системы UNGO позволяет улучшить и усложнить ее путем добавления различных вспомогательных устройств и функций, таких как дополнительные пульты, автомат управления стеклами, дистанционный автостартера, дополнительные датчики движения в салоне, разбития стекла, автономное питание системы и т.д. Уполномоченный дилер UNGO поможет Вам подобрать такой комплект устройств, который поможет создать охранную систему по Вашему вкусу и потребностям.

Учтите: Автомобильные охранные системы предназначены для обнаружения попыток воровства, создания преград для осуществления враждебных намерений, но все же не дают 100% гарантию от вандализма и поломок Вашего автомобиля. Хотя качественно установленная система UNGO обеспечивает максимальную защиту, не забывайте и о других возможных мерах безопасности.

Управление системой UNGO MS-3001

Всего существует 4 вида операций, которые можно осуществить с UNGO: постановка на охрану, снятия с охраны, управления дополнительными каналами, программирование функций. Все эти операции подробно описаны в соответствующих параграфах. Ознакомьтесь с ними и попрактикуйтесь с ними на своем автомобиле.

Пульты дистанционного управления

Ваши пульты дистанционного управления (брелоки) позволяют управлять всеми функциями системы. Использование технологий ПАВ и Varicode 2 с одной стороны защищает от всевозможных код-грабберов и код-брейкеров, с другой - обеспечивает стабильный радиус управления системой. Но все же эффективное расстояние может меняться в зависимости от окружающих условий - радиопомех, расположения зданий, преград и т.д. Поэтому колебания радиуса действия брелоков нельзя считать неисправностью системы.

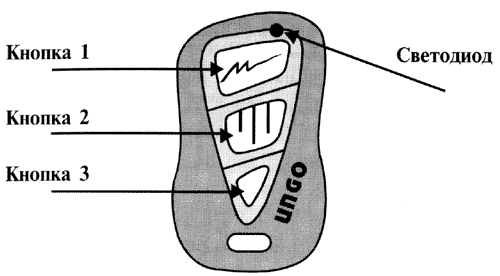

Пульт UNGO имеет три кнопки:

Кнопка 1 обычно используется для постановки на охрану и снятия с охраны. Нажав кнопку 1 более чем на 2 секунды можно включить режим "Паника".
Кнопка 2 управляет дополнительным каналом №1. Если у Вас две автомашины оснащены системами UNGO, кнопку 2 можно запрограммировать для управления второй системой. Тогда у Вас будет единый для двух систем пульт дистанционного управления.
Если нажать кнопку 3, а затем кнопку 1 можно управлять устройствами, подключенными к дополнительному каналу 2.

Уникальной является возможность UNGO программировать каждый брелок радиоуправления с включенными или выключенными звуковыми сигналами подтверждения выполнения радиокоманд.

Замена батареек в пульте

Ваш пульт дистанционного управления получает питание от специальной 12 В батарейки, которой хватает на 6 месяцев. "Подсаживание" батарейки можно заметить по уменьшению радиуса действия брелока. По свечению светодиода нельзя заметить начало разряда батарейки.

Для ее замены разберите брелок, открутив предварительно 2 миниатюрных винтика, выньте старую, вставьте новую батарейку (соблюдая полярность), соберите брелок.

После замены батарейки обязательно проверьте работоспособность брелока и, при необходимости, засинхронизируйте его, трижды нажав кнопку 1 вблизи автомобиля.

Постановка на охрану

Постановка системы на охрану с помощью пульта

Выключите зажигание.
Нажмите кнопку 1 на брелоке.
- Сирена "квакнет" один раз и фонари вспыхнут один раз, указывая, что система восприняла радиокоманду.
- Двери запрутся.
- Светодиод системы загорится красным светом, показывая, что контролируются двери, капот/багажник, зажигание, а двигатель заблокирован.
- Через 10 сек. свечение светодиода заменится миганием: шок-сенсор и дополнительный датчик включены в зону охраны.

* Значение звуковых сигналов при постановке UNGO MS-3001 на охрану:

1 "квак" - нормальная постановка
3 "квака" - чувствительность шок-сенсора установлена на минимум ("выключено").
4 "квака" - (дополнительных) - какая-либо дверь, капот, багажник открыты или неисправна цепь соответствующего концевого выключателя.

Автоматическая постановка на охрану

При включенном режиме автопостановки система сама встает на охрану всякий раз когда выключается зажигание и закрываются все двери, капот, багажник.

Выключите зажигание после того, как оно было включено более, чем на 4 секунды - светодиод системы начнет быстро мигать.
Откройте дверь и выйдите из автомобиля - когда все двери закроются и погаснет внутрисалонное освещение светодиод системы престанет мигать.
Еще через 20 секунд:
- сирена издаст один "квак"
- фонари мигнут один раз
- светодиод загорится красным светом, указывая, что двери, капот, багажник уже защищены.

Если в период задержки перед автопостановкой открыть дверь, капот, багажник - процесс автопостановки прервется. И начнется снова после полного закрывания автомобиля.

Однократно отключить автопостановку можно в любое время если быстро (в течение 4 секунд) включить и выключить зажигание.

Выбор режима постановки на охрану (отключение автопостановки).

Включите зажигание.
В течение 4 секунд, нажмите кнопки брелока 1 и 2 вместе.
- первое нажатие: один "квак" - включена автопостановка с подтверждающими "кваками".
- второе нажатие: два "квака" - автопостановка выключена.
- третье нажатие: три "квака" - включена автопостановка без подтверждающих "кваков".

Снятие с охраны.

Для снятия с MS-3001 с охраны просто нажмите кнопку 1 брелока:

сирена издаст 2 "квака", фонари вспыхнут 2 раза, внутрисалонное освещение включится на 20с.

Замечание. Если при снятии системы с охраны слышны один длинный и один короткий "кваки" - значит во время Вашего отсутствия происходило срабатывание сигнализации.

Аварийное отключение системы.

Чтобы отключить стоящую на охране сигнализацию в случае, если брелок утерян или не работает надо:

Включить зажигание.
Кратковременно нажать кнопку аварийного отключения.

Звук сирены и вспышки фонарей прекратятся, показывая, что система снята с охраны.

Автоматическая перепостановка на охрану.

Предназначена для защиты Вашего автомобиля при случайном снятии сигнализации с охраны. Если после того как система была включена более 10 с., снять ее с охраны, не открывать двери, капот, багажник, не включать зажигание и не пользоваться дополнительными каналами - MS-3001 автоматически встанет на охрану через 60 секунд.

Сразу перед перепостановкой система издаст предупредительную 10 секундную серию "кваков".

Замечание. Перепостановка является необязательной функцией и ее наличие надо запрограммировать при установке, также как и запирание дверей при постановке на охрану.

Память срабатываний.

При снятии с охраны система сообщит Вам о случаях срабатывания во время Вашего отсутствия, подачей длинного и короткого "кваков" взамен обычных двух коротких. В течение следующих 60 секунд светодиод системы световыми вспышками укажет нарушенную зону или сработавший датчик:

Включено зажигание - светодиод не горит.
Двери/капот/багажник - одиночные вспышки.
Шок-сенсор - двойные вспышки.
Дополнительный датчик - тройные вспышки.

Временное отключение звуковых сигналов подтверждения ("кваков").

В любое время при подаче команд с радиобрелока можно отключить информационные "кваки", оставив только индикацию вспышками фонарей. Для этого надо нажать кнопки 1 и 2 на брелоке одновременно.

Замечание. "Кваки", информирующие Вас о срабатывании системы или сообщающие о неисправности во время самодиагностики отключить нельзя.

Возможно и долговременное отключение "кваков" (смотри: Программирование брелоков).

Срабатывание сигнализации.

MS-3001 по разному реагирует на сильные и слабые сигналы от встроенного шок-сенсора (датчик удара) и дополнительного датчика (например, двузонового микроволнового). Тем самым, на слабое воздействие потенциального злоумышленника она ответит предупредительным "кваком". Если попытки проникновения продолжатся - произойдет полное срабатывание системы: сирена и клаксон (если подключен) зазвучат на полную громкость, фонари вспыхивают, блокировки двигателя активируются. Продолжительность цикла тревоги 40 с. - если сработали датчики дверей/капота/багажника или включено зажигание; и - 20 секунд при срабатывании шок-сенсора или дополнительного датчика.

После окончания цикла тревоги MS-3001 заново проверяет зоны охраны и, при необходимости, снова срабатывает. Если какая-либо зона постоянно нарушена (например, злоумышленник оставил открытой дверь автомобиля) после 3-го срабатывания система отключит соответствующий вход, не создавая излишних проблем окружающим.

Замечание. Если отключенная зона вернулась в нормальное состояние (т.е. дверь закрыли), она снова берется под охрану. При отключении какого-либо входа все остальные остаются под охраной.

Режим "Паника".

Если нажать кнопку 1 на две секунды MS-3001 перейдет в режим тревоги (сирена включена, фонари вспыхивают) на 40 секунд, затем вернется в прежнее состояние. Панику можно прервать в любое время, кратковременно нажав кнопку 1 на брелоке.

"Вежливая подсветка" салона автомобиля.

Для увеличения безопасности и удобства пользования автомобилем MS-3001 зажигает внутрисалонное освещение на 20 с. при каждом снятии сигнализации с охраны и при выключении зажигания, если до этого оно было включено более 10 секунд.

* "Вежливая подсветка" является дополнительной функцией и требует принятия специальных мер при установке.

Дополнительные каналы управления.

MS-3001 имеет два дополнительных канала управления, при помощи которых можно реализовать некоторые дополнительные функции.

Дополнительный канал 1 используется для управления автостартерным устройством или просто для временного отключения шок-сенсора и дополнительного датчика. При нажатии кнопки 2 брелока сирена "квакает" 3 раза и на специальном выходе системы появляется сигнал, не исчезающий до отпускания кнопки. При этом шок-сенсор и дополнительный датчик автоматически отключаются до окончания цикла охраны. Остальные защитные свойства сигнализации остаются.

Дополнительный канал 2 включается нажатием кнопки 3, а затем 1, может использоваться для управления стеклоподъемниками, освещением и т.д. Сигнал на выходе канала 2 может быть кратковременным или продолжительным.

Замечание. Каналы управления 1 и 2 являются дополнительными функциями и требуют специальных мер и программирования при установке.

Постоянная диагностика датчиков.

Даже в неохраняемом состоянии MS-3001 контролирует состояние датчиков и если обнаруживает в них дефекты сообщает Вам об этом.

Если при выключении зажигания сирена издаст 2 "квака" - система обнаружила неисправность в датчиках, светодиод системы укажет на неисправность:

Открыты двери/капот/багажник - одиночные вспышки.
Возбужден шок-сенсор - двойные вспышки.
Возбужден дополнительный датчик - тройные вспышки.

Запирание дверей при включении зажигания.

Для увеличения Вашей безопасности система автоматически запирает двери через 10 с. после включения зажигания, если в течение этих 10 с. двери не открывались. При выключении зажигания двери автоматически отпираются.

Замечание. Функция программируется при установке.

Вспомогательный режим ( Valet - режим ).

В Valet-режиме MS-3001 только запирает/отпирает двери и включает блокировку двигателя, не задействуя других охранных функций. Для включения /выключения Valet-режима включите зажигание, нажмите кнопку аварийного отключения, и, не отпуская ее, выключите зажигание. Один "квак" сирены индицирует включение Valet-режима, два "квака" - выключение. При включенном Valet-режиме нажмите кнопку 1 брелока:

Сирена быстро "квакнет" дважды, фонари вспыхнут,
Двери запрутся, блокировки двигателя включатся.
Светодиод системы будет издавать специальные двойные вспышки. Нажмите кнопку 1 снова.
Сирена издаст два "квака", фонари - 2 вспышки, блокировки отключатся, двери отопрутся.

Замечание. В Valet-режиме так же возможно отключение блокировок двигателя при помощи кнопки аварийного отключения.

Программирование брелоков.

В систему MS-3001 можно записать коды 4 радиопередатчиков (брелоков). При этом каждый из них может быть записан с включенными или выключенными звуковыми сигналами подтверждения (кваками). Например, если запрограммировать брелок с "выключенными кваками", то при нажатии на его кнопку 1 MS-3001 будет вставать/сниматься с охраны беззвучно, а при одновременном нажатии кнопок 1 и 2 - с "кваками".

Запись дополнительных брелоков без стирания кодов уже имеющихся.

Включите зажигание.
Нажмите и удерживайте кнопку аварийного отключения до загорания светодиода системы.
Для записи "с кваками" - не отпуская кнопку, а для записи "без кваков" - отпустив кнопку аварийного отключения, в течении 3 секунд нажмите на программируемом брелоке кнопку 1. Светодиод системы моргнет дважды.
Выключите зажигание.

Запись брелоков со стиранием кодов всех ранее использовавшихся.

Включить зажигание.
Нажмите и удерживайте кнопку аварийного отключения пока светодиод не загорится красным светом , мигнет 4 раза и снова не загорится постоянным светом.
Для записи "с кваками" не отпуская кнопку, а для записи "без кваков" - отпустив кнопку аварийного отключения в течении 3 секунд нажмите на программируемом брелоке кнопку 1. Светодиод мигнет дважды.
Выключите зажигание.

Регулировка чувствительности шок-сенсора.

В MS-3001 использован встроенный двузоновый шок-сенсор (датчик удара) с дистанционной регулировкой чувствительности обеих зон, осуществляемой с помощью брелока в любое удобное время.

Регулировка зоны срабатывания.

Включите зажигание, в течении 4с нажмите кнопку 1 брелока: Сирена издаст несколько "кваков", число которых соответствует установленной в настоящее время чувствительности шок-сенсора. Низшей чувствительности (отключенному датчику) соответствует 1 "квак", а наивысшей - 8. Теперь можно пошагово менять настройку, нажимая кнопку 1 брелока (увеличение) или кнопку 2 (уменьшение). После каждого шага система "кваками" будет указывать установленную чувствительность.
Проверьте правильность ее установки в разных точках автомобиля. Сирена будет издавать "квак" при каждом срабатывании шок-сенсора. Двойной "квак" говорит о завышенной чувствительности - уточните настройку, нажимая кнопки 1 и 2 на брелоке.
Закончив проверку, выключите зажигание.

Регулировка предупредительной зоны.

В MS-3001 имеются только два уровня предупредительной зоны -высокая и низкая.

Включите зажигание, в течении 4с. нажмите кнопку 3, затем кнопку 1 брелока: сирена издаст 1 "квак" если установленная чувствительность "высокая" и 2 "квака" - если "низкая".
Нажмите кнопку 1 брелока для изменения чувствительности.
Выключите зажигание.

Замечание.

Помните, что слишком высокая чувствительность шок-сенсора может привести к ложным срабатываниям сигнализации.
Для временного отключения шок-сенсора (и дополнительного датчика) можно использовать дополнительный канал управления 1.
