Автосигнализация TERMINATOR

1500

Руководство пользователя

Назначение и состав

Автомобильная охранная система Terminator 1500 предназначена для защиты автомобиля. Она оповещает владельца о покушении на автомобиль световыми и звуковыми сигналами и блокирует двигатель от несанкционированного запуска.

В состав системы входят:

микропроцессорный блок управления (центральный блок);
два пульта дистанционного управления;
двухуровневый датчик ударных воздействий;
светодиод индикации состояния системы;
два концевых выключателя;
служебный выключатель типа "тумблер"
разъёмный соединитель с проводами для основных соединений;
разъёмный соединитель с проводами для дополнительных соединений;
разъёмный соединитель с проводами для подключения к системе "центрального запирания";
разъёмный соединитель с проводами для подсоединения датчика ударных воздействий;
разъёмный соединитель с проводами для подключения светодиодного индикатора и служебного выключателя;
разъёмный соединитель с проводами для подключения батареи резервного питания стандарта 6R 61/6LR 61 (типа "Крона", "Корунд" ).

Защитные функции системы

По уровню защитных функций система Terminator 1500 относится к системам экстра-класса.

В режиме охраны она обеспечивает:

Защиту от угона путем блокировки двигателя от запуска.
Защиту от подбора кодовых комбинаций - динамический код.
Защиту от открывания дверей.
Защиту от открывания капота и багажника.
Двухуровневую защиту от ударов по кузову.
Защиту от подключения электрической нагрузки к бортовой сети автомобиля.*
Защиту от перерыва питания.

Сервисные функции системы

По уровню сервисных функций система Terminator 1500 относится к системам экстра-класса.

Она позволяет осуществить:

Автоматическое управление приводами замков дверей (длительность импульсов управления 1 и 3 секунды*);
Автоматическое пассивное включение режима охраны с запиранием замков дверей или без него* и возможность его дистанционного отключения.
Автовозврат в режим охраны после его случайного или принудительного выключения* и возможность его дистанционного отключения.
Включение и выключение режима охраны без звукового подтверждения.*
Режим "Паника".
Дистанционное управление устройством открывания багажника;
Определение местоположения автомобиля.
Светодиодную индикацию режимов работы сигнализации, а также факта и причин срабатывания.
Тестирование исправности датчиков.
Звуковое сообщение о неисправности одного из датчиков при включении режима охраны.
Отключение неисправной зоны защиты при включении режима охраны.
Дистанционное отключение датчика ударных воздействий при включении режима охраны.
"Служебный режим" с сохранением всех сервисных функций и функции "Паника".
Выключение режима охраны без брелка: "простое" и с использованием персонального кода.*
Управление салонным освещением при включении и выключении режима охраны, а также в режиме тревоги.
Специальный режим для габаритных огней при выключении режима охраны.*
Стирание из памяти кодов потерянных брелков.*

Функции, обеспечивающие личную безопасность

Автоматическое запирание замков дверей при вождении.*

Функции, отмеченные знаком *, программируются при установке сигнализации на автомобиль и могут быть выбраны или исключены по желанию владельца.

Управление сигнализацией

Управление сигнализацией осуществляется пультом дистанционного управления. Дальность действия зависит от состояния батареи питания, интенсивности внешних помех и может достигать в нормальных условиях 30 метров.

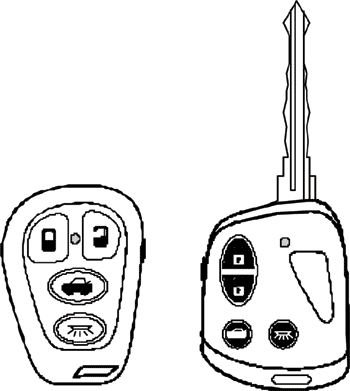

В комплект системы входят две различных модификации пультов. Один из них выполнен в виде брелка для ключей (рис.1). Второй пульт может быть использован как брелок для ключей и как основание ключа от замка зажигания или дверей автомобиля (рис.2). Далее по тексту используется термины брелок или радиобрелок.


Рис. 1	Рис. 2

Для формирования команд управления используются 4 кнопки брелка, расположенные на лицевой панели и имеющие графическое изображение соответствующее основной формируемой команде. Расположенная на боковой стороне брелка пятая (зелёная)кнопка предназначена для включения специального 3-секундного режима. Команды, формируемые при нажатии основных кнопок брелка в этом режиме имеют другой код. Такое конструкторское решение позволяет использовать данные брелки для управления двумя охранными системами Terminator 1500 установленными на двух различных автомобилях при помощи различных кодовых комбинаций.

Светодиодный индикатор брелка служит для индикации факта нажатия на кнопку, для индикации включения специального 3-х секундного режима и для контроля за состоянием батареи питания.

Включение режима охраны

Включение режима охраны возможно только при выключенном зажигании.

1) Включение режима охраны с брелка.

Для включения режима нажмите кратковременно кнопку брелка.

2) Автоматическое пассивное включение режима охраны.

Выполнение этого пункта возможно, если функция пассивного включения режима охраны была выбрана при программировании системы (табл.2, функция 3).

Для включения режима достаточно выключить зажигание и выйти из автомобиля. После закрывания последней двери система переходит в режим 30 секундного ожидания. Режим индицируется быстрым миганием светодиода состояния. Открывание двери выключает режим ожидания, а последующее ее закрывание перевключает. По истечении указанных 30 сек, система автоматически включит режим охраны. Замки дверей будут закрыты если выбрана функция запирания замков при пассивном включении режима охраны (табл.2, функция 4) и останутся открытыми, если данная функция исключена.

Сигналы, подтверждающие включение режим охраны.

Если при программировании была выбрана функция звукового подтверждения (табл.2, функция 3), то система подтвердит включение режима охраны одной вспышкой габаритных огней, коротким сигналом сирены и если выполнены соответствующие соединения вспышкой салонного освещения.
Если при программировании функция звукового подтверждения была исключена, то система подтвердит включение режима охраны одной вспышкой габаритных огней и если выполнены соответствующие соединения вспышкой салонного освещения.

Замки дверей при включении режима охраны будут автоматически закрыты.

Светодиод состояния переключится в соответствующий режим индикации.

Примечание 1. Для отключения датчика ударных воздействий, не позднее чем через 3 сек после включения режима охраны, нажмите кратковременно кнопку брелка. Система подтвердит отключение датчика ударных воздействий коротким сигналом сирены.

Примечание 2. Если при включении режима охраны остались открытыми капот, багажник или неисправен один из датчиков, система обнаружит открытую зону и сообщит Вам об этом дополнительно тремя короткими сигналами сирены после сигналов подтверждающих включение режима охраны. Точно также система обнаруживает открытые двери и неисправные датчики дверей, но звуковое сообщение в этом случае следует, если при установке системы выбрана функция "Исключение из охраны дверей на время работы салонного освещения не осуществляется" (табл.3, функция 3).

После обнаружения открытой зоны система исключит ее из охраны, а после закрывания дверей, капота или багажника автоматически включит их в охрану.

Режим охраны

Режим охраны индицируется медленным миганием светодиодного индикатора состояния. Сразу после включения режима охраны система блокирует двигатель от запуска, через 3 сек готова к выполнению остальных защитных функций. О покушении на автомобиль находящийся под охраной система сигнализирует владельцу звуковым сигналом сирены, миганием габаритных огней и если выполнены соответствующие соединения миганием салонного освещения. Длительность сигналов тревоги зависит от того, каким воздействием они вызваны. Сигнал тревоги, вызванный легким ударом по кузову длится 1 сек. Сигнал тревоги, вызванный сильным ударом, открыванием и закрыванием дверей, капота, багажника, а также отключением и подключением питания, подсоединением электрической нагрузки к бортовой сети длится около 30 сек. Если же воздействие на автомобиль носит постоянный и продолжительный характер, например, были открыты и не закрывались двери, последуют 3 цикла тревоги по 30 сек, после чего открытая зона будет исключена из охраны, до тех пор, пока воздействие не прекратится. После прекращения воздействия, например, после закрывания дверей, отключенная зона автоматически будет включена в охрану.

Для выключения сигнала тревоги до истечения указанных временных интервалов нажмите кратковременно кнопку брелка. Режим охраны после выключения сигнала тревоги сохранится.

Примечание 1. В автомобилях с задержкой выключения салонного освещения после закрывания дверей, система осуществляет защиту от их открывания только после того как выключаться лампы салонного освещения.

Примечание 2. Если в режиме охраны было срабатывание сигнализации, то информация о двух последних причинах вызвавших срабатывание заносится в память системы. Последняя причина срабатывания индицируется светодиодом состояния непосредственно начиная с момента срабатывания и до выключения режима охраны. После выключения режима охраны до включения зажигания индицируются две последние причины срабатывания. Для определения причины пользуйтесь таблицей 1 .

Таблица 1.
Режим работы светодиода	Причина срабатывания
1 вспышка - пауза	датчик тока
2 вспышки - пауза	концевики капота и багажника
3 вспышки - пауза	концевики дверей
4 вспышки - пауза	датчик ударных воздействий ( второй уровень)

Примечание 3. Нажатие на кнопку брелка в режиме охраны сопровождается подтверждающими сигналами и не меняет состояние системы.

Выключение режима охраны

Выключение режима охраны брелком

Для выключения режима нажмите кратковременно кнопку брелка.

Сигналы подтверждающие выключение режима охраны.

Если при программировании была выбрана функция звукового подтверждения (табл.2, функция 2), то система подтвердит выключение режима охраны двумя вспышками габаритных огней, двумя короткими сигналами сирены и если выполнены соответствующие соединения включением на 30 секунд салонного освещения.
Если при программировании функция звукового подтверждения была исключена, то система подтвердит выключение режима охраны одной вспышкой габаритных огней и если выполнены соответствующие соединения включением салонного освещения.

Замки дверей при выключении режима охраны будут автоматически открыты.

Светодиод состояния переключится в соответствующий режим индикации если в режиме охраны не было срабатывания и будет продолжать индицировать причину если срабатывание было.

Примечание 1. Если при установке сигнализации был запрограммирован специальный режим для габаритных огней (табл.3, функция 1), то после двух вспышек габаритных огней подтверждающих выключение режима охраны, они останутся гореть в течение 30 секунд или до включения зажигания.

Примечание 2. Если в режиме охраны было срабатывание сигнализации, то вместо обычных сигналов подтверждающих выключение режима охраны последует сообщение о происшедшем вторжении; 4 коротких звуковых сигнала сирены и 3 вспышки габаритных огней.

Выключение режима охраны без брелка

В случае потери брелка, его неисправности или в других непредвиденных ситуациях, для выключения режима охраны пользуйтесь служебным выключателем.

В зависимости от того, замкнута или разрезана программная петля перевключения режима охраны, возможны 2 варианта

1. Простое выключение (Петля перевключения режима охраны замкнута).

Откройте дверь ключом. Система включит тревогу.
Включите зажигание.
Переключите служебный выключатель ON-OFF. Система выключит тревогу и режим охраны.

2. С использованием персонального кода. (Петля перевключения режима охраны разрезана)

Внимание!!! Запись персонального кода в память системы описана в разделе "Программирование системы".

Откройте дверь ключом. Система включит тревогу.
Включите зажигание.
Переключите служебный выключатель ON-OFF. Система выключит тревогу и режим охраны, но блокировка двигателя сохранится. Через 30 сек система перевключит режим охраны. Чтобы перевключение не произошло, отключите режим, используя персональный код. Для этого:
Наблюдайте за состоянием светодиода, который будет мигать в режиме 10 вспышек - пауза, и отсчитав количество вспышек соответствующее Вашему персональному коду быстро выключите зажигание.
Если код набран правильно, мигание светодиода сменится на его непрерывное свечение. Двигатель будет разблокирован.
Включите и выключите зажигание. Светодиод погаснет.

Примечание. Если Вы ошиблись при наборе кода и число вспышек не соответствует запрограммированному кодовому числу, система предоставит Вам еще две попытки. Если все три попытки оказались тщетными, то система автоматически включит режим охраны. Включение подтвердится одним коротким звуковым сигналом сирены и вспышкой габаритных огней. Теперь в течение 3-х минут система не будет реагировать на переключение служебного выключателя и, в случае срабатывания сигнализации, невозможно отключение тревоги без брелка до ее естественного окончания. Через 3 минуты Вы можете повторить все действия по отключению режима охраны при помощи Вашего персонального кода.

Автовозврат в режим охраны

Если случайно или намеренно был выключен режим охраны и двери, капот или багажник не открывались, то через 30 сек режим охраны включится автоматически.

Если в режиме охраны не было срабатывания системы, то в течение указанных 30 секунд светодиод будет быстро мигать. Если срабатывание было, будет индицироваться причина срабатывания.

Включение режима охраны система подтвердит соответствующими сигналами.

Замки дверей будут автоматически закрыты.

Светодиод состояния переключится в соответствующий режим индикации, а причина предыдущего срабатывания будет стёрта из памяти системы.

Выключение автовозврата в режим охраны и автоматического пассивного включения режима охраны (данный раздел выполняется если выполнены соответствующие программные установки см. табл. 3 ф-ция №2)

Если Вы хотите отключить автовозврат в режим охраны или автоматическое пассивное включения режима охраны необходимо во время 30 секундного этапа предваряющего их включение (индицируется частым миганием светодиода) дважды в течение 3 секунд нажать кнопку . Отключение данных функций система подтвердит коротким сигналом сирены. Подобное выключение носит временный характер и действует до следующего выключения режима охраны.

Режим "Паника"

Режим "Паника" - это дистанционно включаемый сигнал тревоги, который предназначен для привлечения внимания окружающих в экстренных ситуациях или для отпугивания посторонних от автомобиля. В этом режиме звучит сирена, мигают габаритные огни и, если выполнены необходимые соединения, мигает салонное освещение.

Включение режима "Паника" возможно только при выключенном зажигании. Для включения режима нажмите кнопку на брелке, и удерживайте ее нажатой в течение 1 сек. Система включит сигнал тревоги и режим охраны. Замки дверей будут автоматически закрыты.

Сигнал тревоги в режиме "Паника" длится 30 сек или может быть выключен кратковременным нажатием кнопки или брелка.

После окончания сигнала тревоги или его досрочного выключения кнопкой система будет находится в режиме охраны.

При выключении режима "Паника" кнопкой брелка одновременно с сигналом тревоги будет выключен режим охраны и открыты замки дверей. Выключение режима охраны сопровождается соответствующими подтверждающими сигналами.

Определение местоположения автомобиля

Эта функция предназначена для облегчения поиска автомобиля на обширной по площади стоянке или в местах парковки с недостаточным освещением.

Для включения функции нажмите и удерживайте нажатой в течение 3 секунд кнопку .

Если режим охраны был включен, то состояние системы не меняется, если нет, то сначала будет включен режим охраны. После сигналов подтверждающих включение режима охраны последует короткий сигнал сирены и двенадцать вспышек габаритных огней.

Управление открыванием багажника

Если при установке к сигнализации было подсоединено устройство открывания багажника, Вы можете управлять им дистанционно.

Для этого нажмите и удерживайте в течение 3 секунд кнопку брелка.

Дистанционное управление открыванием багажника возможно при включенном и выключенном зажигании и при включенном и выключенном режиме охраны.

Для того чтобы в режиме охраны открывание багажника не вызывало срабатывание системы, при выполнении данной функции до закрывания багажника из охраны автоматически исключаются концевики багажника и капота, а также теряется чувствительность системы к ударам по кузову. Остальные охранные функции при этом сохраняются.

Функция безопасного запирания замков дверей при вождении

В транспортных средствах оборудованных, системой центрального запирания во время движения двери остаются незапертыми, поэтому существует опасность проникновения в салон автомобиля посторонних лиц во время кратковременных остановок, например, возле светофора.

В системе Тerminator 1500 реализована функция безопасного запирания замков обеспечивающая личную безопасность водителя. Эта функция выполняется автоматически, если она выбрана при программировании системы (табл.2, функция 6).

Замки дверей закроются через 5 секунд после включения зажигания и откроются сразу после его выключения.

Служебный режим

При передаче автомобиля на техническое обслуживание или в других необходимых случаях пользуйтесь служебным режимом.

Включение режима:

Выключите режим охраны
Включите зажигание
Не позднее чем через 10 сек переключите служебный переключатель в положение ON.
Выключите зажигание

Непрерывное свечение светодиода состояния подтвердит включение служебного режима.

Сигнализация может находиться в служебном режиме неограниченно долго. Каждый раз через 5 сек после включения зажигания, светодиод будет гаснуть, а после выключения загораться.

Функционирование системы в служебном режиме

В этом режиме система не осуществляет охранных функций, но Вы по-прежнему можете осуществить с брелка:

Функцию "Паника"
Функцию "Определение местоположения автомобиля"
Управление замками дверей

а также, если произведено программирование и сделаны соответствующие соединения:

Управление вторым каналом
Управление салонным освещением.

Выключение режима

Включите зажигание
Переключите служебный переключатель в положение OFF.

Если светодиод индикации состояния непрерывно горел, то он погаснет подтверждая выключение служебного режима.

Режим тестирования исправности датчиков

Если Вы закрыли все двери, капот и багажник, а после включения режима охраны прозвучали три коротких сигнала сирены это значит, что один из датчиков неисправен. Для определения неисправного датчика включите режим тестирования.

Включение режима

Выключите режим охраны
Включите и выключите зажигание
Не позднее, чем через 10 сек переключите три раза служебный выключатель ON-OFF.

Один продолжительный сигнал сирены означает, что режим тестирования исправности датчиков включен.

Тестирование исправности датчиков

1) Датчик электрической нагрузки на бортовую сеть.

Тестирование возможно, если функция датчика выбрана при программировании.

Перед тестированием выполните следующие действия:

отсоедините зеленый провод разъема основных соединений, идущий к концевикам дверей;
отсоедините от центрального блока 4-х штырьковый разъем датчика ударных воздействий.

Для проверки датчика откройте дверь, загорится салонное освещение, которое в данном случае будет играть роль нагрузки на бортовую сеть. В случае исправности датчика прозвучит один короткий сигнал сирены.

2) Концевые выключатели капота и багажника

Перед тестированием выполните следующие действия:

отсоедините от центрального блока 4-х штыревой разъем датчика ударных воздействий;
запрограммируйте исключение функции датчика электрической нагрузки на бортовую сеть.

Для проверки концевых выключателей откройте капот или багажник. В случае исправности концевых выключателей прозвучит два коротких сигнала сирены.

3) Концевые выключатели дверей

Перед тестированием выполните следующие действия:

отсоедините от центрального блока 4-х штырьковый разъем датчика ударных воздействий;
запрограммируйте исключение функции датчика электрической нагрузки на бортовую сеть.

Для проверки концевых выключателей откройте двери. В случае исправности концевых выключателей прозвучит три коротких сигнала сирены.

4) Датчик ударных воздействий

Перед тестированием выполните следующие действия:

подсоедините к центральному блоку 4-х штырьковый разъем датчика ударных воздействий, если Вы отсоединяли при предыдущих проверках;
запрограммируйте исключение функции датчика электрической нагрузки на бортовую сеть.

Для проверки датчика произведите удар по кузову автомобиля. В случае исправности датчика прозвучит четыре коротких сигнала сирены.

Выключение режима тестирования исправности датчиков

Для выключения режима включите зажигание или нажмите кнопку брелка. Система подтвердит выключение режима продолжительным сигналом сирены.

Если Вы обнаружили неисправный датчик, обратитесь к специалисту для устранения неисправности.

Программирование системы

Режим записи кодов брелков в память системы

Данный режим позволяет записать в память системы коды брелков, которые будут использоваться для управления сигнализацией и удалить из памяти системы коды утраченных брелков.

Включение режима

Выключите режим охраны
Включите зажигание
В течение 15 сек после включения зажигания, переключите служебный выключатель ON-OFF шесть раз.

Два продолжительных и один короткий сигнал сирены и мигание светодиодного индикатора в режиме "одна вспышка - пауза" означают, что система готова к программированию кодов первого брелка.

Запись кодов брелков

Интервал времени между любыми действиями при записи кодов не должен превышать 15 сек.

Нажмите и удерживайте нажатой любую кнопку 1-го брелка.

Один продолжительный и один короткий сигнал сирены подтвердят, что коды первого брелка записаны в память системы.

Мигание светодиодного индикатора в режиме "две вспышки - пауза" означают, что система готова к программированию кодов второго брелка.

Нажмите и удерживайте нажатой любую кнопку 2-го брелка.

Один продолжительный и один короткий сигнал сирены подтвердят, что коды второго брелка записаны в память системы.

Мигание светодиодного индикатора в режиме "три вспышки - пауза" означают, что система готова к программированию кодов третьего брелка.

Нажмите и удерживайте нажатой любую кнопку 3-го брелка.

Один продолжительный и один короткий сигнал сирены подтвердят, что коды третьего брелка записаны в память системы.

Мигание светодиодного индикатора в режиме "четыре вспышки - пауза" означают, что система готова к программированию кодов четвёртого брелка.

Нажмите и удерживайте нажатой любую кнопку 4-го брелка.

Мигание светодиодного индикатора в режиме "одна вспышка - пауза" означают, что коды следующего брелка будут записаны вместо кодов первого и так далее.

Если Вы хотите использовать для одного из брелков специальный 3-х секундный режим, включаемый зелёной кнопкой расположенной на боковой поверхности брелка, то перед тем как записать его коды в память системы включите этот режим нажатием зелёной кнопки и после этого нажмите на любую из кнопок брелка.

Выключение режима

Выключение режима произойдёт автоматически, если интервал между любыми двумя последовательными действиями превысит 15 секунд или если будет выключено зажигание.

Режим программирования функций

Внимание!!! Программирование системы производится при её установке на автомобиль специалистом. Неправильный выбор параметров системы при программировании может стать причиной выхода из строя элементов электрооборудования автомобиля. Поэтому, если в процессе эксплуатации возникла необходимость перепрограммировать параметры системы, обращайтесь за помощью к специалистам.

Режим программирования функций используется для выбора или исключения некоторых функций системы по желанию владельца или в связи с необходимостью. Всего можно запрограммировать 9 различных функций.

Включение режима

Выключите режим охраны
Включите и выключите зажигание
В течение 10 секунд переключите служебный выключатель ON-OFF три раза. Прозвучит продолжительный сигнал сирены.
В течение 10 секунд опять переключите служебный выключатель ON-OFF три раза. Прозвучит продолжительный сигнал сирены.

Программирование функций первого уровня

Для выбора или исключения первых шести функций пользуйтесь таблицей 2.

Переключите служебный переключатель ON-OFF такое количество раз, которое соответствует выбранной Вами функции из таблицы 2. Готовность системы к программированию данной функции система подтвердит соответствующим числом коротких сигналов сирены и вспышек светодиода состояния. Выбор или исключение функций осуществляется включением/выключением зажигания. Для выбора данной функции включите зажигание, а для её исключения выключите. Выбор функции подтверждается одним коротким сигналом сирены, а исключение функции двумя короткими сигналами сирены.

Пример. Функция звукового подтверждения. Этой функции соответствует строчка 2 таблицы 2 . После двух переключений служебным выключателем прозвучит два коротких звуковых сигналов и светодиод состояния будет мигать в режиме 2 "вспышки-пауза".

Для выбора функции звукового подтверждения включите зажигание.

Прозвучит один короткий сигнал сирены подтверждающий, функция запрограммирована по левой колонке таблицы 2.

Для исключения функции звукового подтверждения сначала включите зажигание. Прозвучит один короткий сигнал сирены подтверждающий, что функция выбрана. Выключите зажигание, прозвучит два коротких звуковых сигнала подтверждающих, что функция запрограммирована по правой колонке таблицы 2.

Таблица 2
Номер функции	Число переключений ON-OFF	Число звуковых сигналов и вспышек светодиода	Для программирования функции по этой колонке необходимо включить зажигание. Подтверждение - один сигнал сирены.	Для программирования функции по этой колонке необходимо выключить зажигание. Подтверждение - два сигнала сирены.
1	1	1	Датчик электрической нагрузки на бортовую сеть включен	Датчик электрической нагрузки на бортовую сеть выключен
2	2	2	Звуковое подтверждение включено	Звуковое подтверждение выключено
3	3	3	Пассивное автоматическое включение режима охраны отсутствует	Пассивное автоматическое включение режима охраны осуществляется
4	4	4	Запирание замков дверей при пассивном включении режима охраны осуществляется	Запирание замков дверей при пассивном включении режима охраны отсутствует
5	5	5	Автоматическое запирание замков дверей при вождении осуществляется	Автоматическое запирание замков дверей при вождении отсутствует
6	6	6	Длительность импульсов на замки дверей 1 сек	Длительность импульсов на замки дверей 3 сек

Для перехода от одной строчки таблицы 2 к следующей достаточно переключить служебный выключатель ON-OFF один раз.

Программирование функций второго уровня

Для программирования еще трёх функций пользуйтесь таблицей 3. Для перехода к программированию функций второго уровня после включения режима программирования функций переключите служебный выключатель в положение ON и дождитесь двух продолжительных сигналов сирены, после чего переключите служебный выключатель обратно в положение OFF и приступайте к программированию функций второго уровня.

Выбор и исключение функций второго уровня производится также как и для функций первого уровня.

Один продолжительный и один короткий сигнал сирены подтвердят, что коды четвёртого брелка записаны в память системы.

Таблица 3
Номер функции	Число переключений ON-OFF	Число звуковых сигналов и вспышек светодиода	Для программирования функции по этой колонке необходимо включить зажигание. Подтверждение - один сигнал сирены.	Для программирования функции по этой колонке необходимо выключить зажигание. Подтверждение - два сигнала сирены.
1	1	1	Специальный режим для габаритных огней при выключении режима охраны не осуществляется	Специальный режим для габаритных огней при выключении режима охраны осуществляется
2	2	2	Дистанционное выключение автовозврата в режим охраны не выполняется, автоматическое пассивное включение режима охраны выполняется	Дистанционное выключение автовозврата в режим охраны и автоматического пассивного включения режима охраны выполняется
3	3	3	Исключение из охраны дверей на время работы салонного освещения осуществляется	Исключение из охраны дверей на время работы салонного освещения отсутствует

В процессе предпродажной подготовки и тестирования все 9 функций запрограммированы по левым колонкам таблиц 2 и 3.

Выключение режима

Выключение режима произойдет автоматически, если при программировании интервал времени между любыми действиями превысит 15 сек. Для принудительного выключения режима в любой момент времени нажмите кнопку на брелке.

Программирование персонального кода

Включение режима

Выключите режим охраны.
Откройте крышку центрального блока и перережьте программную петлю перевключения режима охраны.
Включите служебный режим ( включите зажигание, переключите служебный выключатель в положение ON и выключите зажигание, светодиод будет непрерывно светится )
Не позднее чем через 3 сек после выполнения предыдущего пункта, 2 раза включите и выключите зажигание.

Продолжительный сигнал сирены подтвердит, что система находится в режиме программирования персонального кода.

Запись в память системы числа выбранного в качестве персонального кода.

В режиме записи персонального кода светодиодный индикатор в течение 3 циклов будет вспыхивать в режиме 10 вспышек - пауза.

Выберите число от 1 до 10 и наблюдайте за миганием светодиода состояния.
Быстро включите и выключите зажигание, когда число вспышек светодиода совпадет с выбранным Вами числом. Продолжительный сигнал сирены подтвердит, что Ваш персональный код записан в память системы и система вышла из режима программирования персонального кода.

После записи персонального кода система 2 раза подряд вспышками светодиода индикатора показывает записанный персональный код.

Проконтролируйте по вспышкам светодиода, что в память системы записан Ваш персональный код и переключите служебный выключатель в положение OFF.

Примечание. Если Вы не смогли воспользоваться тремя предоставленными Вам попытками, система автоматически выйдет из режима программирования персонального кода, о чем сообщит Вам продолжительным сигналом сирены. В данном случае для программирования персонального кода повторите все действия ещё раз.

Обслуживание системы

Периодически, не реже одного раза в месяц, проверяйте работоспособность системы.

1) Включите режим охраны и проверьте реакцию системы на следующие воздействия:

удары по кузову;
открывание дверей;
открывание капота;
открывание багажника.

2) Проверьте блокировку двигателя от запуска. Для этого откройте дверь, включите режим охраны и попытайтесь завести двигатель.

В случае неисправности обращайтесь в технический центр фирмы "Стопол", ближайшую мастерскую или установочную станцию.

В случае снижения дальности действия брелка дистанционного управления, замените батарейку. В брелке рис. 1 используется элемент питания "23А" 12В, а в брелке рис. 2 используется элемент питания "27А" 12В. Средний срок службы батарейки 6 месяцев. Для ее замены отверните винт на нижней стороне брелка, откройте корпус и замените элемент. При замене батарейки соблюдайте полярность.
