Автосигнализация SIRIO 777

MOUSE

Руководство пользователя и инструкция по установке.

ФУНКЦИИ

Двойной электронный код : два кода, которые быстро вводятся один за другим, исключающие возможность раскодирования системы
Блокировка цепи зажигания
Встроенное управление централизованным запиранием дверей
Датчик на обрыв электроцепи, пробой (изъятие) аккумулятора
Линия защиты при контакте на массу автомобиля
Входы на датчики шок-сенсор и ультрасоник
Датчик на падение напряжения
Датчики на окрывание дверей, багажника, капота
Выход на дополнительную сирену или пейджер
Сирена с автономным питанием
Визуальный и звуковой сигнал включения и отключения системы
Сервисный ключ
Функция "ПАНИКА"
Функция "АНТИРАССЕЯНОСТЬ"
Самодиагностика
Защита от ложных срабатываний
Антихайджек (блокировка отъезжающего автомобиля)

ВНИМАНИЕ: питание подается к системе, когда сервисный ключ установлен в положение "ON" (включено). Система сигнализации автоматически войдет во включенное состояние через 10 секунд.

АВАРИЙНАЯ СИТУАЦИЯ

Система сигнализации оснащена сервисным ключом, который позволяет отключить сигнализацию (положение "OFF" - выключено). Это бывает полезно при сдаче машины в автосервис, при разряде питания радиоуправления и т.д.

ВНИМАНИЕ: если система демонтирована, поставить замок в положение "OFF"! Это предохранит встроенный аккумулятор от разряда.

СОЕДИНЕНИЕ ПРОВОДОВ

ЧЕРНЫЙ: должен быть присоединен к хорошей массе

КРАСНЫЙ: соединить с постоянным голосом, всегда присутствующим в общей подаче питания (коробка плавких предохранителей)

ЖЕЛТЫЙ и ЖЕЛТЫЙ: положительные выходы к поворотникам с правой и с левой стороны

БЕЛЫЙ: плюсовая подача питания к поворотникам; подсоединить к батарее автомобиля

РОЗОВЫЙ: подключить к контактам работающим на массу

СЕРЫЙ: дополнительный отрицательный выход (макс. 0,5 А), работает во время тревоги. Используется для дополнительной сирены, рупора или иных сигнальных устройств

ЗЕЛЕНЫЙ: используется для блокировки подачи питания к катушке зажигания, электронному зажиганию, топливному насосу и дизелю. Перерезав провод, питающий эти устройства, подсоединить оба его конца к зеленым проводам.

Примечание: при наличии тока свыше 10 А использовать дополнительное реле, подходящее для данной мощности.

СИНИЙ: отрицательный выход при включенной сигнализации. Используется для приведения в действие дополнительных модулей.

ФИОЛЕТОВЫЙ: на внешние модули

ОРАНЖЕВЫЙ:

при соединении на постоянный "+" работает как датчик падения напряжения
при соединении на "+" вентилятора работает как датчик падения напряжения при работающем вентиляторе

ПОЛЬЗОВАНИЕ ДИСТАНЦИОННЫМ УПРАВЛЕНИЕМ

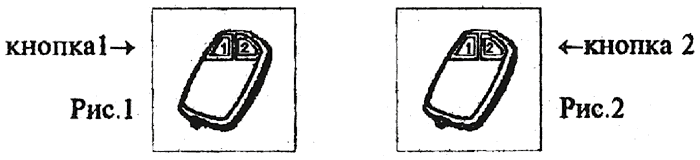

ДВОЙНОЙ КОД

Включение сигнализации: нажать кнопку 1, поворотники дадут 1 короткую вспышку; не позже чем через 5 секунд нажать кнопку 2, поворотники вспыхнут Зраза.

Выключение сигнализации: нажать кнопку 1, поворотники дадут 1 короткую вспышку; не позже чем через 5 секунд нажать кнопку 2, поворотники дадут 1 длинную вспышку.

УСТАНОВКА БЛОКА СИГНАЛИЗАЦИИ

Прежде чем приступить к установке, отсоедините аккумуляторную батарею автомобиля.
Установите блок сигнализации в удобном скрытом месте в моторном отсеке, подальше от источников тепла, влаги и высоковольтных проводов, однако в таком положении, которое бы обеспечивало хороший прием звуковой энергии сирены.

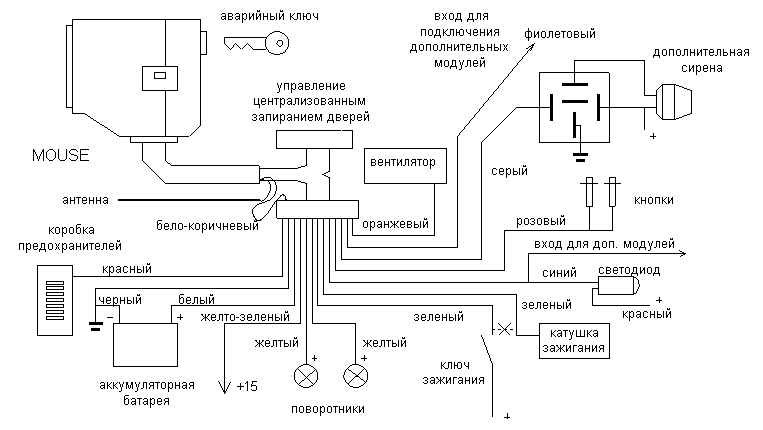

Выполните все соединения согласно прилагаемой схеме.
Убедитесь, что все соединения выполнены правильно, подключите аккумуляторную батарею автомобиля и включите систему сервисным ключом.

СПЕЦИАЛЬНЫЕ ФУНКЦИИ

ФУНКЦИЯ "ПАНИКА"

Включение сигнала "ПАНИКА":

Нажать кнопку 2.

Во включенном состоянии: функция срабатывает через 40 секунд после постановки машины на охрану. В выключенном состоянии: функция работает все время.

ВРЕМЕННОЕ ОТКЛЮЧЕНИЕ УЛЬТРАСОНИКОВ

После включения сигнализации не позже, чем через 30 секунд, нажать кнопку 2. Эта функция полезна, если в машине остаются дети или животные.

СПЕЦИАЛЬНАЯ ФУНКЦИЯ (А) - АНТИХАЙДЖЕК
(Служит защитой от ограбления)

При снятой с охраны сигнализации и при работающем двигателе, после открывания двери водителя и в течение 20 секунд после ее закрытия можно включить сигнализацию с помощью дистанционного управления.

ВНИМАНИЕ: сразу блокируется зажигание и раздается тревога, сигнализация включится. Во время этой операции система централизованного запирания дверей будет отключена из соображений безопасности. Также в течение 5 минут сигнализацию невозможно отключить с помощью дистанционного управления, а только с помощью сервисного ключа.

ПРИМЕЧАНИЕ :

кнопка двери водителя, работающая на массу, должна быть подключена к системе для выполнения этой функции;
рекомендуется не носить брелок дистанционного управления и сервисный ключ вместе с ключом зажигания, для того чтобы можно было ими воспользоваться при принудительном выходе из машины.

ВНИМАНИЕ: После подключения схемы подсоединить аккумуляторную батарею и повернуть аварийный ключ в положение "ON". Сигнализация включится, но двери не закроются. Для проверки установки подождите 45 секунд. В этот промежуток времени не проверяйте сигнализацию, на срабатывание.
