Автосигнализация PANDORA

RX-175

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ И МОНТАЖУ

ВВЕДЕНИЕ

Система предназначена для оповещения о попытке проникновения посторонних лиц внутрь транспортного средства, или совершения какого-либо физического действия в отношении него. Так же она имеет встроенные средства для блокировки пуска двигателя, предотвращая несанкционированное использование. Также, система предоставляет Вам широкий выбор разнообразных сервисных функций для управления вспомогательными устройствами, такими как радиопейджер, освещение, электрозамки дверей и багажника, электростеклоподъемники и т.д.

Основная задача охранной системы - защита транспортного средства от посягательств посторонних лиц. Поэтому в конструкции PAN DORA RX-175 используются последние достижения для повышения стойкости к взлому и защиты автомобилей от угона. Кодирование радиоканала "брелок - базовый блок" производится с помощью криптостойкой технологии "KEELOQ"® компании Microchip Technology Inc. USA. Кроме того, в системе применены нестандартные средства против сканирования и подбора кода. Секретный код для управления системой имеет 729 комбинаций.

Охранная система устанавливается стационарно на автотранспортном средстве и подключается к штатной проводке с напряжением +12В и общим отрицательным выводом аккумуляторной батареи, соединенным на массу.

Система имеет климатическое исполнение У-2.1 (N-2.1) по ГОСТ 15150-69 и рассчитана на эксплуатацию при температуре окружающей среды от -40 до +85 С. Все компоненты охранной системы, входящие в комплект, должны устанавливаться только в салоне автомобиля.

Защита базового блока и брелоков охранной системы от попадания воды - категория IP40 по ГОСТ 14254-96

Система разработана и произведена с соблюдением требований по ГОСТ Р 41.97-99 (ЕЭК ООН №97), ГОСТ Р 50789-95, ГОСТ Р 28279-89, ГОСТ 28751-90 (СТ СЭВ 6895-89), ГОСТ 29157-91, ГОСТ Р 50607-93.

ОСОБЕННОСТИ СИСТЕМЫ PANDORA RX-175

• Раздельные входы датчиков капота и багажника с возможностью изменен полярности.
• Контроль напряжения бортовой сети.
• Двухуровневый встроенный адаптивный датчик удара с возможностью регулировки чувствительности с брелока.
• Возможность подключения дополнительного двухуровневого датчика.
• Функция "Поддержка зажигания".
• Два таймерных канала, один из которых имеет встроенное в базовый блок электрореле, для реализации сервисных функций (дистанционное отпирание багажника, поддержка зажигания, управление стеклоподъемниками и т.д.) (импульс от 0 сек до 10 мин).
• Программируемая кнопка "3" брелока для включения таймерных каналов.
• Возможность программирования настроек системы через радиоканал, посредством персонального компьютера (необходим модуль USB RMP-01).
• Улучшенный метод опроса датчиков, исключающий ложные срабатывания.
• Трехцветный индикатор состояния системы.
• Возможность программирования до четырех трехкнопочных брелоков.
• Индикация количества запрограммированных брелоков.

ОСНОВНЫЕ ВОЗМОЖНОСТИ СИСТЕМЫ

• Защита радиоканала от перехвата и подбора кода с помощью технологии "KEELOQ" ® Microchip Technology Inc. USA
• Раздельные каналы постановки/снятия с охраны.
• Трехшаговое снятие с охраны (отключение сирены, снятие с охраны, отпирание дверей).
• Два силовых выхода на указатели поворотов с отдельной цепью питания.
• Режим "ПАНИКА".
• Аварийное отключение с использованием персонального кода 729 комбинаций.
• Пассивная постановка в режим охраны.
• Постановка в режим охраны с задержкой 30 сек. (режим "Свободные руки").
• Перепостановка в режим охраны после случайного снятия с охраны.
• Пассивный иммобилайзер (блокировка двигателя через 25 сек после снятия с охраны и открывании двери).
• Срабатывание тревоги после временного отключения питания.
• Контроль напряжения бортовой сети.
• Срабатывание тревоги при открывании дверей.
• Срабатывание тревоги при открывании капота.
• Срабатывание тревоги при открывании багажника.
• Срабатывание тревоги при включении зажигания.
• Возможность подключения датчиков дверей, капота и багажника с отрицательной или положительной полярностью.
• Двухуровневый встроенный адаптивный датчик удара с возможностью регулировки чувствительности с брелока.
• Возможность подключения дополнительного двухуровневого датчика
• Постановка на охрану с отключением датчика удара.
• Дистанционное отключение предупредительного уровня датчика.
• Постановка на охрану с работающим двигателем.
• Функция "Поддержка зажигания"
• Автоматическое запирание и отпирание замков дверей при включении и выключении зажигания.
• Дистанционное отпирание и запирание замков дверей при включенном зажигании.
• Отключение режима тревоги без снятия с охраны.
• Возможность управления замком любого типа с помощью встроенных в базовый блок электрореле.
• Блокировка запуска двигателя встроенным в базовый блок электрореле.
• Выбор типа электрореле блокировки: нормально замкнутые/нормально разомкнутые контакты.
• Режим поиска автомобиля: бесшумный и со звуковым сигналом.
• Два таймерных канала, один из которых имеет встроенное в базовый блок электрореле, для реализации сервисных функций (дистанционное отпирание багажника, поддержка зажигания, управление стеклоподъемниками и т.д.) (импульс от 0 сек до 10 мин).
• Программируемая кнопка "3" брелока для включения таймерных каналов.
• Силовой выход на пейджер с защитой от короткого замыкания (импульс от 0 сек до 10 мин).
• Силовой выход на сирену с защитой от короткого замыкания.
• Отключение сигналов подтверждения сирены (бесшумная постановка/снятие с охраны).
• Трехцветный индикатор состояния системы.
• Индикация количества записанных брелоков.
• Возможность программирования до четырех трехкнопочных брелоков.
• Оповещение о срабатывании тревоги в отсутствие владельца.
• Индикация о сработавшем датчике после снятия с охраны.
• Предупреждение о неисправности датчиков при постановке на охрану.
• Обход неисправных датчиков при постановке на охрану, с последующим принятием их под охрану в случае восстановления датчиков.
• Работа на автомобилях, имеющих задержку выключения салонного света.
• Индикация разряда батареи брелока.
• Защита общественного порядка - бесшумные режимы работы.
• Режим технического обслуживания автомобиля.
• Пассивный и активный режим защиты от ограбления "Anti Hi Jack".
• Защита от прерывания режима программирования брелоков.
• Возможность программирования настроек системы через радиоканал, посредством персонального компьютера (необходим модуль USB RMP-01).

ТЕХНИЧЕСКИЕ ДАННЫЕ

Наименование параметра	Значение
Ток потребления в режиме охраны, мА	Не более 20
Напряжение питания базового блока, В	9...15
Частота радиоканала , МГц	433,92
Девиация частоты, МГц	от 433,075 МГц до 434,79 МГц
Мощность излучения, мВт	Менее 10
Диапазон рабочих температур	От -40°С до +85°С
Тип кода брелока	Динамический "Keeloq"®
Максимальный ток нагрузки, коммутируемый по выходу:
-Сирена, А	3
-Световая сигнализация, А	5+5
-Цепь блокировки, А	10
-Замки дверей, А	10
-Канал дистанционного радиооповещения, таймерный канал №3, А	3
-Дополнительная блокировка / таймерный канал №1, А	0,3
-Дополнительная блокировка / таймерный канал №2, А	10
Количество кнопок на брелоке	три
Дальность действия брелока (зависит от заряда батареи брелока), м	30
Датчик удара	Встроенный, адаптивный
Габаритные размеры:
-Базовый блок, мм	98x92x32
-Брелок дистанционного управления, мм	45x39x14*
-Упаковка, мм	210x170x65
Защита электрических цепей:
-Цепи питания	Автомобильные предохранители
-Выходные цепи	Схемная защита от короткого замыкания на массу
-Входные цепи	Схемная защита от перенапряжения, короткого замыкания на массу
-Переполюсовка	Схемная защита от переполюсовки
Содержание драгоценных металлов	Нет
Элемент питания брелока	А27, 12В
Масса брутто, не более, кг	0,79

* ПРИМЕЧАНИЕ: Размеры могут незначительно меняться в зависимости от применяемой модели, при этом эксплуатационные характеристики не хуже заявленных.

ВИДЫ СИГНАЛОВ

Наименование сигнала	Описание
Режим "тревога", посредством сирены/ пейджера	30 сек непрерывно, не более 9 раз от одного датчика в одном цикле охраны, 15 сек - 1 сигнал пейджера (заводская уст.)
Режим "тревога", посредством световой сигнализации	30 сек с частотой 1 Гц, не более 9 раз от одного датчика в одном цикле охраны
Режим "паника", посредством сирены	Непрерывно, постоянно
Режим "паника", посредством световой сигнализации	Непрерывно, с частотой 1 Гц
"Постановка на охрану", посредством сирены / световой сигнализации / пейджера	1 звук. сигнал 0,04 сек./ 1 свет. сигнал 0,4 сек. / 1 сигнал пейджера 15 сек. - (заводская уст.)
"Постановка на охрану с отключенным датчиком удара", посредством сирены / световой сигнализации	1 звук. сигнал 0,04 сек./ 1 свет, сигнал 0,4 сек.
"Постановка на охрану с работающим двигателем", посредством сирены / световой сигнализации	1 звук. сигнал 0,04 сек./ 1 свет, сигнал 0,4 сек.
"Снятие с охраны", посредством сирены / световой сигнализации / пейджер	2 звук. сигнала - частота 7 Гц / 2 свет. сигнала - частота 1 Гц, 1 сигнал пейджера 15 сек. - (заводская уст.)
"Сигнал о срабатывании датчиков при снятии с охраны", посредством сирены / световой сигнализации	При снятии с охраны 4 звук, сигнала - частота 7 Гц / 2 свет, сигнала - частота 1 Гц
"Сигнал разряда батареи в брелоке" посредством световой сигнализации при снятии с охраны	1 сигнал - 2 сек.
"Сигнал о неисправности датчика при постановке на охрану", посредством сирены / световой сигнализации	При постановке на охрану - 4 звук. сигнала - частота 7 Гц / 3 свет. сигнала - частота 1,7 Гц
"Сигнал о срабатывании предупредительного уровня датчика ", посредством сирены / световой сигнализации / пейджера	3 звук. сигнала - частота 7 Гц / 1 свет. сигнал - 0,4 сек., 15 сек. -1сигнал пейджера (заводская уст.)
"Отключение предупредительного уровня датчика удара", посредством сирены / посредством световой сигнализации	1 звук. сигнал 0,04 сек./ 1 свет, сигнал 0,4 сек.
"Поиск автомобиля", посредством сирены / посредством световой сигнализации	1 звук. сигнал 0,04 сек. / 5 свет, сигналов - частота 1 Гц

ПОКАЗАНИЯ ИНДИКАТОРА СОСТОЯНИЯ

• Одиночные короткие красные вспышки - система в режиме охраны;
• непрерывно светится красным - система готовится к автопостановке на охрану, пассивной постановке на охрану, включен режим "Свободные руки", включен режим "Паника";
• поочередно мигает красным и зеленым - система снята с охраны, но иммобилайзер включен;
• погашен - система снята с охраны, иммобилайзер отключен, или система в режиме технического обслуживания (при выключенном зажигании);
• непрерывно светится зеленым при включенном зажигании - система в режиме технического обслуживания;
• непрерывно (но не более 20сек) светится оранжевым - система в режиме ожидания сигнала от модуля программирования по радиоканалу RMP-01;
• одна зеленая вспышка - включение таймерного канала №1 или №2;
• одна оранжевая вспышка - нажатие кнопки "VALET" ;
• две красные вспышки при снятии с охраны*- было срабатывание тревоги от датчика открывания двери;
• три красные вспышки при снятии с охраны* - было срабатывание тревоги от включения зажигания;
• две зеленые вспышки при снятии с охраны* - было срабатывание тревоги от датчика удара;
• три зеленые вспышки при снятии с охраны*- было срабатывание тревоги от дополнительного датчика;
• две оранжевые вспышки при снятии с охраны* - было срабатывание тревоги отдатчика открывания капота или багажника;
• три оранжевые вспышки при снятии с охраны* - было падение напряжения бортовой сети автомобиля ниже критического порога;
• одна - четыре оранжевые вспышки при включении зажигания - индикация количества записанных брелоков;
• одиночные зеленые вспышки - система в режиме "Anti - Hi Jack";

* ПРИМЕЧАНИЕ: Указанные сигналы могут быть показаны повторно до следующей постановки на охрану. Для этого необходимо нажать кнопку "2" брелока в режиме "Зажигание выключено, снято с охраны".

УПРАВЛЕНИЕ СИСТЕМОЙ

• Дистанционно - по радиоканалу при помощи брелока дистанционно управления;
• ключом зажигания;
• кнопкой VALET;
• сигналами от датчиков в автоматическом режиме;

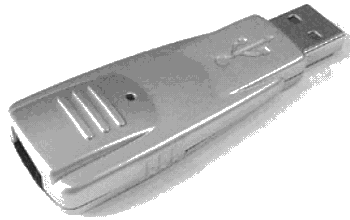

• посредством персонального компьютера через USB модуль программирования по радиоканалу RMP-01.

НАЗНАЧЕНИЕ КНОПОК БРЕЛОКА

Кнопка (комбинация)	Система снята с охраны		Система на охране, сигнал "тревоги" не звучит
	Зажигание включено	Зажигание выключено
"1"	Запирание дверей	Постановка на охрану	Поиск машины со звуковым подтверждением.
"1" (1сек)		Бесшумная постановка на охрану	Поиск машины без звукового подтверждения
"2"	Отпирание дверей / выключение иммобилайзера если он включен	Отпирание дверей / выключение иммобилайзера если он включен. Индикация сработавших датчиков.	Снятие с охраны.
"2" (1сек)	Включение/выключение пассивного режима "ANTI HI JACK"		Бесшумное снятие с охраны
"3"	Таймерный канал №1
"3" (1 сек)	Таймерный канал №2
"1"+"2"	Паника
"1"+"2" (1сек)	Включение активного режима "ANTI HI JACK"
«1»+«3»	Постановка на охрану с работающим двигателем	Запуск / отмена постановки на охрану с задержкой 30 сек.-режим "Свободные руки"	Отключение предупредительного уровня датчика удара
«1»+«3» (1сек)	Бесшумная постановка на охрану с работающим двигателем	Запуск / отмена бесшумной постановки на охрану с задержкой 30 сек. - режим "Свободные руки"	Отключение сигналов сирены на весь период режима охраны
"2"+"3"		Постановка на охрану с отключением датчика удара
"2"+"3" (1сек)		Бесшумная постановка на охрану с отключением датчика удара
"VALET" + "2" (3 сек)	Режим технического обслуживания

В режиме "Тревога" или "Паника" на охране - нажатие любой кнопки - прекращение звучания сирены без снятия с охраны.

ЗАМЕНА БАТАРЕИ В БРЕЛОКЕ

Признаками разряженной батареи в брелоке являются: длительный (2 сек.) световой сигнал при снятии с охраны, уменьшение яркости индикатора брелока или уменьшение его дальности действия.

В этом случае необходимо заменить батарею в брелоке.

• Отверните винт крепления и снимите верхнюю половину корпуса брелока;
• не вынимая плату, замените батарею на новую (тип А27 +12В) соблюдая полярность;
• установите на место верхнюю половину корпуса, проверив нажатия кнопок, и заверните винт крепления.

ПОСТАНОВКА СИСТЕМЫ НА ОХРАНУ

Постановку системы на охрану можно производить как при включенном, так и при выключенном зажигании. При выключенном зажигании систему можно переводить как в режим полной охраны с контролем всех имеющихся датчиков, так и в режим охраны с отключением датчика удара. В любом из режимов охраны индикатор системы мигает красным цветом.

Для постановки системы на полную охрану при выключенном зажигании - коротко нажать кнопку "1" брелока (длительное нажатие, более 1 сек., отключит звуковые сигналы подтверждения). Система подтвердит выполнение команды однократной вспышкой фонарей и одиночным коротким сигналом сирены.

ПОСТАНОВКА НА ОХРАНУ С ОТКЛЮЧЕНИЕМ ДАТЧИКА УДАРА

Для постановки системы на охрану с отключением датчика удара при выключенном зажигании - коротко нажать кнопки "2"+"3" брелока (длительное нажатие, более 1 сек., отключит звуковые сигналы подтверждения). Система подтвердит выполнение команды однократной вспышкой фонарей и одиночным коротким сигналом сирены.

ПОСТАНОВКА НА ОХРАНУ С РАБОТАЮЩИМ ДВИГАТЕЛЕМ

Для постановки системы на охрану с работающим двигателем (при включенном зажигании) - коротко нажать кнопки "1 +3" брелока (длительное нажатие - для бесшумной постановки). Система подтвердит выполнение команды однократной вспышкой фонарей и одиночным коротким сигналом сирены. Цепь блокировки двигателя в этом случае включена НЕ будет и система также автоматически отключит встроенный датчик удара для того, чтобы вибрация автомобиля при работающем двигателе не вызывала срабатывания системы.

ПАССИВНАЯ ПОСТАНОВКА НА ОХРАНУ

Если эта функция включена при программировании, то система встанет в режим охраны через 30 сек. после того, как будет выключено зажигание, открыта и после этого закрыта любая дверь, капот или багажник.

РЕЖИМ "СВОБОДНЫЕ РУКИ"

Постановка на охрану с задержкой 30 сек. (режим "Свободные руки"). Данный режим рекомендуется использовать при выходе из автомобиля, если ваши руки заняты вещами. Для этого при выключенном зажигании коротко нажать кнопки "1+3" брелока - система издаст один звуковой и один световой сигнал (длительное нажатие, более 1сек. - для бесшумной постановки), после этого в течение 30 сек, забрать все нужные вещи из машины и захлопнуть двери. По истечении 30 сек. система опять издаст один звуковой и один световой сигнал, после чего двери будут заблокированы центральным замком. В течении времени задержки индикатор непрерывно светится красным цветом. Для отмены команды необходимо до истечения 30 сек. повторно нажать кнопки "1+3" брелока - система издаст два звуковых и два световых сигнала (длительное нажатие, более 1сек. - для бесшумной отмены), после этого на индикаторе системы установится предшествующее состояние.

ВНИМАНИЕ: Перед использованием режимов "Пассивная постановка на охрану" и "Постановка на охрану с задержкой 30 сек." проверьте, что ключи и брелок от охранной системы находятся при вас, так как существует опасность заблокировать их в автомобиле.

При постановке на охрану, система проверяет состояние датчиков, работа которых разрешена. При срабатывании или неисправности какого-либо из датчиков, она извещает об этом четырехкратным звуковым и световым сигналами и отключает этот датчик. Отключенный датчик будет снова взят под охрану через 15 сек. после восстановления его работоспособности. Кроме того, при постановке на охрану, система обеспечивает запирание замков дверей и блокировку двигателя.

Система имеет возможность установки на автомобили с функцией задержки выключения салонного света (программируемая функция). Если функция включена, то при постановке на охрану система не будет реагировать на датчик открывания двери в течении 15 сек.

ПЕРЕПОСТАНОВКА НА ОХРАНУ

Если эта функция включена, произойдет постановка в режим охраны с запиранием замков дверей через 30 сек. каждый раз после того, как система была снята с режима охраны брелоком. Система не встанет в режим охраны, если в это время будет открыта хотя бы одна из дверей, капот, багажник. В период отсчета этого времени индикатор системы горит красным цветом.

ИММОБИЛАЙЗЕР

Если в течение 25 сек. после открытия двери, капота или багажника не было включено зажигание, то система автоматически блокирует запуск двигателя (программируемая функция). Если зажигание включалось, и была открыта хотя бы одна дверь, то система так же блокирует двигатель. После включения блокировки индикатор выдает вспышки красного и зеленого цвета. Для выхода из режима иммобилайзера нужно нажать кнопку "2" брелока при выключенном зажигании, при этом индикатор системы перестанет попеременно мигать красным и зеленым цветом.

ЗАЩИТА ОТ СКАНИРОВАНИЯ

Если кнопки брелока нажимались более 16 раз вне зоны его радиуса действия, первое нажатие на кнопку брелка в зоне его радиуса действия будет проигнорировано системой, а второе (и все последующие) нажатия будут действовать как обычно. В этот момент срабатывает функция защиты от подбора кода и происходит синхронизация брелоков.

ИНДИКАЦИЯ КОЛИЧЕСТВА ЗАПИСАННЫХ БРЕЛОКОВ

Если система находится в режиме "Снято с охраны", то при выключении и последующем включении питания система короткими сигналами сирены укажет количество прописанных в память брелоков. Так же количество записанных в систему брелоков индицируется оранжевыми вспышками индикатора при каждом включении зажигания.

Этой функцией полезно пользоваться, если автомобиль некоторое время находился в чужих руках, или при подозрении, что в систему могли быть прописаны коды других брелоков.

В заводской поставке в систему прописаны только 2 брелока, входящих в комплект. Всего можно прописать до 4 брелоков.

РАБОТА СИСТЕМЫ В РЕЖИМЕ ОХРАНЫ

Основной задачей системы в режиме охраны является контроль датчиков, работа которых разрешена.

При срабатывании предупредительного уровня датчика удара (объема) система подает предупредительные трехкратный звуковой и однократный световой сигналы (кроме режима охраны с работающим двигателем), при этом подача звукового сигнала может быть отменена при программировании системы.

Система переходит в режим тревоги:

• При срабатывании тревожного уровня датчика удара (кроме режима охраны с работающим двигателем);
• При срабатывании тревожного уровня дополнительного датчика;
• При открывании капота;
• При открывании багажника;
• При открывании двери;
• При включении зажигания (кроме режима охраны с работающим двигателем);
• После временного отключения питания системы.

Система оснащена двухуровневым адаптивным встроенным датчиком удара и датчиком напряжения бортовой сети.

В режиме охраны датчик удара отслеживает, изменяющиеся условия окружающей среды и подстраивает свою чувствительность от начально-установленной, что уменьшает количество ложных срабатываний.

Датчик напряжения бортовой сети постоянно контролирует уровень напряжения. Если питание пропадало полностью, следующее включение будет сопровождаться включением режима тревоги.

В режиме тревоги на 30 сек. включаются световые и звуковые сигналы, а также выход передатчика пейджера. Существует возможность отменить включение звуковой сигнализации и выхода передатчика пейджера при программировании системы.

Если в момент включения тревоги система находилась в режиме охраны с работающим двигателем, то при этом происходит блокировка работы двигателя, и по окончании тревоги система переходит в режим полной охраны. В остальных случаях по окончании тревоги система возвращается в прежний режим охраны.

Для досрочного выхода из режима тревоги и прекращения подачи всех тревожных сигналов достаточно нажать любую кнопку брелока. В течение 2 сек. система не будет реагировать на состояние датчиков, ожидая команды от брелока (например, снятие с охраны).

Датчик, из-за срабатывания которого система три раза подряд выходила в тревогу, будет временно отключен. Если три раза срабатывал предупредительный уровень датчика удара, то система временно отключит датчик. Отключенный датчик будет снова взят под охрану через 15 сек. после восстановления его состояния готовности. Датчик, сработавший в общей сложности 9 раз, будет отключен до следующей постановки на охрану (за исключением предупредительного уровня датчика удара).

Для отключения предупредительного уровня датчика удара необходимо одновременно нажать на кнопки "1" + "3" брелока, после постановки системы на охрану. Система подтвердит команду одной вспышкой фонарей.

СНЯТИЕ С ОХРАНЫ

В том случае, когда система находится в режиме тревоги, перед снятием с охраны необходимо предварительно отключить режим тревоги, нажав любую кнопку брелока.

Чтобы снять сигнализацию с охраны, когда она не находится в режиме тревоги, коротко нажмите кнопку "2" брелока (длительное нажатие, более 1 сек, отключит звуковые сигналы подтверждения).

Если срабатывания тревоги не было, система подтвердит выполнение команды двукратной вспышкой фонарей и двумя короткими сигналами сирены, в случае, если в период охраны происходило срабатывание тревоги, она сообщит об этом четырьмя (вместо двух) звуковыми и световыми сигналами .

В то же время система отключит блокировку двигателя и отопрет двери (если подключены электроприводы), а также включит выход на пейджер (программируемая функция). Затем, если батарея в брелоке разряжена, система сообщит об этом продолжительной вспышкой (2 сек.) фонарей.

В момент снятия с охраны система один раз вспышками индикатора показывает наиболее важный сработавший датчик. Повторить индикацию сработавших датчиков можно при выключенном зажигании вплоть до следующей постановки на охрану нажатием кнопки "2" брелока.

ЗАПИРАНИЕ/ОТПИРАНИЕ ДВЕРЕЙ.

Система управляет замками дверей, запирая их при постановке на охрану. При снятии и постановке на охрану предусмотрен двухшаговый режим отпирания/запирания дверей (программируемая функция). При снятии с охраны первое нажатие на кнопку "2" брелока снимает систему с охраны, не отпирая дверей, а второе нажатие на кнопку "2" брелока приводит к отпиранию дверей.

При постановке на охрану в двухшаговом режиме первый импульс блокирует двери от отпирания их снаружи, а второй от отпирания их изнутри.

Система может автоматически запирать замки дверей после включения зажигания и отпирать их после выключения зажигания. Через 5 секунд после включения зажигания, двери автоматически запираются, а после выключения зажигания двери отпираются немедленно (программируемая функция). Если после включения зажигания какая-либо дверь открывалась, автоматического запирания не произойдет - это необходимо для предотвращения запирания ключей зажигания внутри автомобиля.

При включенном зажигании существует возможность запирать и отпирать двери, нажимая на кнопки брелока "1" и "2" соответственно.

ФУНКЦИЯ ПОИСКА АВТОМОБИЛЯ.

Нажатие кнопки "1" брелока в режиме охраны активирует функцию поиск автомобиля. Система подаст однократный звуковой и пятикратный световой сигналы, а затем вернется в режим охраны.

Длительное (1 сек.) нажатие кнопки "1" брелока в режиме охраны активирует функцию бесшумного поиска автомобиля: система подаст пятикратный световой сигнал, а затем вернется в режим охраны.

ФУНКЦИЯ "ПАНИКА".

Независимо от того, находится ли система в режиме охраны, в режиме охраны с работающим двигателем или снята с охраны, одновременное нажатие кнопок "1" и "2" брелока вызывает включение функции "Паника":

• система подает непрерывно световые и звуковые сигналы тревоги (звуковые сигналы могут быть отключены при программировании системы);
• работа двигателя блокируется.

Для отключения функции "Паника" нужно нажать любую кнопку брелока. Состояние блокировки двигателя изменится на предыдущее.

ТАЙМЕРНЫЕ КАНАЛЫ.

Система имеет два полноценных таймерных канала, с помощью которых можно управлять различными сервисными устройствами.

При программировании системы вы можете выбрать для них одно из следующих применений, например:

• отпирание багажника - включение электрического замка открывания багажника;
• двухступенчатое открывание дверей;
• функция поддержки зажигания;
• включение ближнего света фар при постановке на охрану;
• включение модуля управления стеклоподъемниками при постановке на охрану;
• включение освещения салона при снятии с охраны;
• Включение модуля запуска двигателя и многое другое.

Управление таймерными каналами осуществляется как автоматически при возникновении определенных событий, так и при помощи кнопок брелока.

В момент поставки система настроена так, что короткое нажатие кнопки "3" брелока включает таймерный канал №1 , на длительное (более 1 сек.) нажатие кнопки "3" брелока включает таймерный канал №2. При программировании, можно изменить данную настройку и даже сделать включение обоих каналов одной кнопкой.

Так же при программировании системы можно установить длительность действия сигнала на выходе или перевести любой канал в режим, когда одно нажатие кнопки брелока включает канал, а другое выключает.

В автоматическом режиме система может включать выбранные таймерные каналы при постановке на охрану и (или) при снятии с охраны.

Если программно таймерный канал назначен для открывания замка багажника, то замком можно управлять в режимах "на охране" и "снято с охраны". В случае, когда система находится на охране, при включении таймерного канала временно отключается концевой выключатель багажника и датчик удара. После закрытия багажника через 15 сек. датчики опять станут под охрану.

Любой из таймерных каналов можно программно назначить для выполнения функции поддержки зажигания. Данная функция позволяет оставить двигатель автомобиля работающим без ключей зажигания.

Для включения необходимо:

• завести двигатель ключом зажигания;
• нажать кнопку "3" брелока коротко или 1 сек. в зависимости от того, на какой таймерный канал подключена функция;
• в течение 1 мин. поставить систему на охрану с работающим двигателем кнопками брелока "1"+"3". В противном случае по истечении этого времени двигатель будет остановлен;
• в режиме охраны с работающим двигателем система работает по обычной схеме - контролируется периметр автомобиля, датчик удара во избежание ложных срабатываний отключен;
• если в течении 20 мин. режим поддержки зажигания не был отключен, то по истечении этого времени двигатель будет остановлен и система переведена в режим полной охраны;
• при отключении режима охраны с работающим двигателем кнопкой "2" брелока, двигатель будет продолжать работать еще 1 мин., предоставляя возможность перехватить зажигание;
• для немедленной остановки двигателя нажмите кнопку "3" брелока коротко или 1 сек. в зависимости от того, на какой таймерный канал подключена функция.

ВНИМАНИЕ: Не начинайте движение, находясь в режиме поддержки зажигания. После выхода из него обязательно вставьте ключи зажигания в замок и поверните до положения "Зажигание".

КАНАЛ ДИСТАНЦИОННОГО РАДИООПОВЕЩЕНИЯ.

Система имеет канал управления радиопередатчиком пейджера и может формировать следующие управляющие сигналы:

• постановка на охрану;
• снятие с охраны;
• предупреждение (срабатывание предупредительного уровня датчика удара или объема);
• тревога.

Подача каждого из этих сигналов может быть разрешена или запрещена при программировании системы.

Во время подачи сигнала пейджера система не контролирует состояние датчика удара или объема (для исключения электромагнитного влияния передатчика пейджера на датчик).

В случае, если Вы не используете пейджер, канал дистанционного радиооповещения может быть использован как дополнительный таймерный канал для автоматического управления дополнительными внешними устройствами (при постановке на охрану, снятии с охраны, срабатывании предупредительного датчика удара, тревоги).

УПРАВЛЕНИЕ РАБОТОЙ СИСТЕМЫ ПО СЕКРЕТНОМУ КОДУ.

При отсутствии у Вас брелка или выходе его из строя, управлять работой системы можно посредством ввода секретного кода.

При вводе секретного кода у Вас есть возможность произвести следующие действия:

• снять систему с охраны;
• перейти в режим программирования, если система снята с охраны.

Секретный код системы состоит из трех чисел от 1 до 9. Для ввода секретного кода необходимо произвести следующие действия:

• ввести кнопкой "VALET" первую цифру, нажав кнопку требуемое количество раз.

  При каждом нажатии кнопки "VALET" индикатор системы загорается оранжевым цветом.

  Паузы между нажатиями не должны превышать 1 сек.;

• система подтвердит прием первой цифры кода красной вспышкой индикатора;
• ввести кнопкой "VALET" вторую цифру, нажав кнопку требуемое количество раз;
• система подтвердит прием второй цифры кода красной вспышкой индикатора;
• ввести кнопкой "VALET" третью цифру, нажав кнопку требуемое количество раз;
• Если Вы без ошибок ввели секретный код - система или снимется с охраны (индикатор будет указывать сработавшую зону), или перейдет в режим программирования, тогда индикатор системы на 2 сек. выдаст серию зеленых и красных вспышек;
• Если Вы ввели ошибочный секретный код, то на это укажет долгая красная вспышка индикатора и система возвращается в предыдущее состояние. Вы можете повторить попытку ввода секретного кода через 5 сек.

РЕЖИМ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ АВТОМОБИЛЯ.

Этот режим работы системы предусмотрен для постановки автомобиля на техническое обслуживание. В этом режиме система снята с охраны, все ее функции отключены и не мешают обслуживанию автомобиля. Кроме того, при использовании данного режима, оставляя автомобиль на техническое обслуживание, не требуется оставлять брелок от охранной системы. В данном случае сканирование кода брелока становится невозможным.

Для перевода системы в режим техобслуживания необходимо:

• Снять систему с охраны;
• Включить зажигание;
• Нажать и удерживать кнопку VALET;
• Нажать и удерживать кнопку "2" брелока;
• Подождать не менее 3 секунд до тех пор, когда индикатор выдаст серию зеленых и красных вспышек;
• Отпустить кнопку "2" брелока;
• Отпустить кнопку VALET.

Признаком перехода системы в режим технического обслуживания будет свечение индикатора системы зеленым светом при включенном зажигании. При выключенном зажигании индикатор системы будет погашен. Для выхода из режима технического обслуживания в режим снятия с охраны достаточно нажать кнопку "2" брелока.

РЕЖИМ "ANTI HI JACK"

Режим "Anti HIJACK" предоставляет возможность предотвратить попытку завладеть транспортным средством насильственным путем. Он предусматривает возможность поэтапного блокирования двигателя автомобиля во время движения.

Предусмотрены два типа режима - Активный и Пассивный. Пассивный режим используется в случае, если вы находитесь за рулем, а пассажир пытается завладеть вашим транспортным средством. В данной ситуации Вам необходимо нажать требуемую кнопку на брелке и убедившись по сигналам индикатора состояния, что режим "Anti HI JACK" включился, при малейшей возможности покинуть машину.

Активный режим используется в случае, если захват уже произошел, вы находитесь вне автомобиля, в зоне действия брелока и брелок остался с вами.

В любом случае режим "Anti HI JACK" даст возможность угонщику отъехать на безопасное для Вас расстояние, после этого охранная система включит световую и звуковую сигнализацию и заблокирует двигатель.

Пассивный режим.

Этап1 (режим готовности). Зажигание должно быть включено, двери -закрыты, при получении угрозы от пассажира незаметно нажмите и удерживайте кнопку "2" брелока более 1 сек. Включится режим готовности, индикатор будет выдавать одиночные короткие вспышки зеленого цвета.

Этап 2 (обратный отсчет). Если водителя заставили выйти из машины - открытие любой двери, а затем закрытие всех дверей запускает обратный отсчет на 30 сек. Время дается для того, чтобы машина отъехала на безопасное для владельца расстояние. В течении этого времени индикатор непрерывно мигает зеленым цветом.

Этап 3 (предупреждение о блокировке). По истечении времени обратного отсчета, на 30 сек включается предупредительный сигнал сирены и световой сигнализации, для исключения аварийной ситуации на дороге. Автомобиль на этом этапе привлекает к себе внимание и предупреждает, что двигатель будет немедленно блокирован.

Этап 4 (блокирование двигателя и режим тревоги). Включается блокировка двигателя, на 30 сек. сигнал сирены и световой сигнализации.

Этап 5 (Режим охраны с игнорированием команд брелоков). Система перейдет в режим охраны, однако управление посредством брелоков будет временно исключено. Снять систему с режима охраны, в данном случае, возможно только с помощью секретного кода.

ПРИМЕЧАНИЕ: На этапе 1 Вы можете выключить режим "ANTI HI JACK" нажатием и удерживанием кнопки "2" брелока более 1 сек, при этом все двери должны быть закрыты. В остальных случаях для отключения данного режима возможно только с помощью секретного кода.

Активный режим.

Этап 1 (обратный отсчет). Если владельца уже заставили выйти из машины, необходимо нажать и удерживать одновременно кнопки "1" + "2" брелока более 1 сек. Запускается обратный отсчет на 30 сек, что позволяет автомобилю отъехать на безопасное для владельца расстояние. В течение этого времени индикатор выдает одиночные продолжительные вспышки зеленого цвета.

Этап 2 (предупреждение о блокировке). По истечении времени обратного отсчета, на 30 сек включается предупредительный сигнал сирены и световой сигнализации, для исключения аварийной ситуации на дороге. Автомобиль на этом этапе привлекает к себе внимание и предупреждает, что двигатель будет немедленно блокирован.

Этап 3 (блокирование двигателя и режим тревоги). Включается блокировка двигателя, на 30 сек. сигнал сирены и световой сигнализации.

Этап 4 (Режим охраны с игнорированием команд брелоков). Система перейдет в режим охраны, однако управление посредством брелоков будет временно исключено. Снять систему с режима охраны, в данном случае, возможно только с помощью секретного кода.

ПРИМЕЧАНИЕ: Отключение данного режима возможно только с помощью секретного кода.

Режим "ANTI HI JACK" не является штатным режимом охранной системы, так как предусматривает полную остановку двигателя во время движения транспортного средства и может привести к аварии. Мы настоятельно не рекомендуем пользоваться этим режимом. Ответственность за использование данного режима полностью возлагается на владельца транспортного средства. Для некоторых типов автомобилей, имеющих автоматическую трансмиссию, использование данного режима не рекомендовано, так как может привести к ее повреждению.

В целях обеспечения безопасности НЕ РЕКОМЕНДУЕТСЯ держать на одной связке брелок сигнализации и ключи от автомобиля.

В момент поставки системы режим Anti Hi Jack отключен в программных настройках. Для его использования необходимо установить настройку Подуровня 9.1 в состояние "РАЗРЕШЕНО".

РУЧНОЕ ПРОГРАММИРОВАНИЕ СИСТЕМЫ.

Некоторые установки системы можно изменить в режиме программирования. В системе предусмотрено одиннадцать уровней программирования, каждый из которых имеет несколько подуровней.

В настоящем руководстве это обозначается комбинацией из двух цифр, первая из которых соответствует номеру уровня, а вторая - номеру подуровня.

Процесс программирования можно описать так:

• снять систему с охраны, выключить зажигание;
• ввести первую цифру секретного кода кнопкой VALET. Система подтвердит ввод красной вспышкой индикатора.
• ввести вторую цифру секретного кода кнопкой VALET. Система подтвердит ввод красной вспышкой индикатора.
• ввести третью цифру секретного кода кнопкой VALET. Система подтвердит правильный ввод кода красными и зелеными вспышками индикатора и перейдет в режим программирования. Если ввод был неправильный, на это укажет долгая красная вспышка индикатора и система перейдет в предыдущее состояние. Новый ввод можно осуществить только через 5 сек;
• ввести номер требуемого уровня кнопкой VALET. Система подтвердит номер красными вспышками индикатора с короткими сигналами сирены и перейдет на этот уровень. Если номер был введен неправильно (более 11), подтверждения номера не будет, после серии зеленых и красных вспышек, система будет ожидать нового ввода требуемого уровня;
• ввести номер требуемого подуровня кнопкой VALET. Система подтвердит номер зелеными вспышками индикатора с короткими сигналами сирены и перейдет на этот подуровень. Если номер был введен неправильно (больше чем число подуровней в данном уровне), то после серии зеленых и красных вспышек, система будет ожидать нового ввода требуемого уровня и затем подуровня;
• на индикаторе установится текущее значение выбранного подуровня - красный или зеленый цвет. Значение можно изменить с помощью кнопок брелока "1" или "2". При нажатии на кнопку VALET - система запомнит значение, и перейдет на следующий подуровень (в этот момент можно ввести любой другой номер подуровня кнопкой VALET). Номер нового подуровня сообщается так же - зелеными вспышками индикатора. Если все подуровни закончились, то индикатор укажет на это зелеными и красными вспышками, система будет ожидать ввода нового уровня;
• для выхода из режима программирования и записи настроек достаточно включить зажигание на любом из вышеперечисленных этапов.

ПРИМЕЧАНИЕ: Каждое нажатие кнопки VALET сопровождается оранжевой вспышкой индикатора состояния. Пауза между нажатиями не должна превышать 1 сек.

ПРОГРАММИРОВАНИЕ СИСТЕМЫ С ПОМОЩЬЮ КОМПЬЮТЕРА

Система позволяет программировать все настройки по радиоканалу при помощи компьютера. Для осуществления данной операции необходим модуль программирования по радиоканалу RMP-01. Модуль вместе с управляющей программой поставляется отдельно.

Подготовка включает следующие этапы:

• подключить модуль в свободное USB гнездо компьютера;
• система обнаружит устройство и предложит установить драйвер;
• установить программное обеспечение, прилагаемое в комплекте;
• перезагрузить компьютер;
• расположите компьютер на расстоянии не далее 5м от автомобиля с установленной системой

Системные требования для работы с модулем RMP-01:

• операционная система WINDOWS 98/ME/2000/XP;
• процессор не ниже P-I;
• оперативной памятью не менее 128 Mb;
• место на жестком диске не менее 50 Mb;

Для программирования настроек необходимо:

• установить охранную систему в автомобиль и подключить ее к питанию;
• снять систему с охраны (если она была на охране);
• выключить зажигание (если оно было включено);
• Запустить на компьютере программу, прилагаемую в комплекте к модулю RMP-01 и произвести в ней настройку требуемых параметров;
• ввести первую цифру секретного кода кнопкой VALET. Система подтвердит ввод красной вспышкой индикатора.
• ввести вторую цифру секретного кода кнопкой VALET. Система подтвердит ввод красной вспышкой индикатора.
• ввести третью цифру секретного кода кнопкой VALET. Система подтвердит правильный ввод кода красными и зелеными вспышками индикатора. Если ввод был неправильный, на это укажет долгая красная вспышка индикатора. Новый ввод можно будет осуществить только через 5 сек.
• Нажать кнопку "2" на брелоке, индикатор состояния включится оранжевым цветом. Система готова к приему настроек через радиоканал от компьютера, в таком состоянии система будет находиться, не более 20 сек;
• Для передачи данных в автомобиль необходимо запустить передачу данных из программы. После приема данных система вернется в режим программирования. При успешном приеме данных индикатор выдаст серию красных и зеленых вспышек, а в случае неудачи (данные были искажены) индикатор вспыхнет красным;
• выйти из режима программирования, кратковременно включив зажигание. Система готова к использованию;
• при необходимости внесения изменений в настройки системы, изменить требуемые настройки в программе, а затем повторить процедуру передачи данных.

ТАБЛИЦА ПРОГРАММИРУЕМЫХ НАСТРОЕК СИСТЕМЫ

Заводские установки системы отмечены серым фоном.

Название уровня	Уровень и подуровень	Индикатор
		КРАСНЫЙ	ЗЕЛЕНЫЙ
Запись брелоков в память системы	1. Поочередная запись брелоков (до четырех)	См. описание
Занесение секретного кода	2. Ввод нового секретного кода	См. описание
Работа сирены	3.1 Сигнал сирены при предупредительном уровне датчиков	ЗАПРЕЩЕНО	РАЗРЕШЕНО
	3.2 Сигнал сирены в режиме "Тревога" и "Паника"	ЗАПРЕЩЕНО	РАЗРЕШЕНО
Функции иммобилайзера и автопостановки на охрану	4.1 Включение иммобилайзера после снятия с охраны	ЗАПРЕЩЕНО	РАЗРЕШЕНО
	4.2 Автоматическая перепостановка на охрану	ЗАПРЕЩЕНО	РАЗРЕШЕНО
	4.3 Пассивная постановка на охрану	ЗАПРЕЩЕНО	РАЗРЕШЕНО
	4.4 Тип контактов электрореле блокировки	НОРМ. РАЗОМКН	НОРМ. ЗАМКН.
Работа таймерного канала № 1	5.1 Управление замком багажника по таймерному каналу	ЗАПРЕЩЕНО	РАЗРЕШЕНО
	5.2 Функция поддержки зажигания	ЗАПРЕЩЕНО	РАЗРЕШЕНО
	5.3 Включение таймерного канала при постановке на охрану	ЗАПРЕЩЕНО	РАЗРЕШЕНО
	5.4 Включение таймерного канала при снятии с охраны	ЗАПРЕЩЕНО	РАЗРЕШЕНО
	5.5 Вкл./ выкл. постоянно таймерного канала кнопкой 3 брелока	ЗАПРЕЩЕНО	РАЗРЕШЕНО
	5.6 Тип нажатия кнопки "3" брелока для срабатывания канала	ДЛИННОЕ	КОРОТКОЕ
	5.7 Длительность работы таймерного канала	0.8 СЕК
Работа таймерного канала №2	6.1 Управление замком багажника по таймерному каналу	ЗАПРЕЩЕНО	РАЗРЕШЕНО
	6.2 Функция поддержки зажигания	ЗАПРЕЩЕНО	РАЗРЕШЕНО
	6.3 Включение таймерного канала при постановке на охрану	ЗАПРЕЩЕНО	РАЗРЕШЕНО
	6.4 Включение таймерного канала при снятии с охраны	ЗАПРЕЩЕНО	РАЗРЕШЕНО
	6.5 Вкл./ выкл. постоянно таймерного канала кнопкой 3 брелока	ЗАПРЕЩЕНО	РАЗРЕШЕНО
	6.6 Тип нажатия кнопки "3" брелока для срабатывания канала	ДЛИННОЕ	КОРОТКОЕ
	6.7 Длительность работы таймерного канала	0,8 СЕК
Работа канала дистанционного радиооповещения (таймерного канала №3)	7.1 Вкл. канала радиооповещения при предупредительном уровне	ЗАПРЕЩЕНО	РАЗРЕШЕНО
	7.2 Вкл. канала радиооповещения при снятии с охраны	ЗАПРЕЩЕНО	РАЗРЕШЕНО
	7.3 Вкл. канала радиооповещения при постановке на охрану	ЗАПРЕЩЕНО	РАЗРЕШЕНО
	7.4 Вкл. канала радиооповещения в режиме тревоги	ЗАПРЕЩЕНО	РАЗРЕШЕНО
	7.5 Длительность работы канала радиооповещения	15 СЕК
Управление замками дверей	8.1 Длительность сигнала управления замками дверей	0,8 СЕК	5 СЕК .
	8.2 Запирание/ отпирание замков при вкл./выкл. зажигания	ЗАПРЕЩЕНО	РАЗРЕШЕНО
	8.3 Откл. концевого выключателя двери при постановке на охрану	ЗАПРЕЩЕНО	РАЗРЕШЕНО
	8.4 Отпирание дверей при снятии с охраны	ЗАПРЕЩЕНО	РАЗРЕШЕНО
	8.5 Отпирание дверей двойным импульсом	ЗАПРЕЩЕНО	РАЗРЕШЕНО
	8.6 Запирание дверей двойным импульсом	ЗАПРЕЩЕНО	РАЗРЕШЕНО
	8.7 Задержка отключения концевых выключателей дверей при постановке на охрану	15 СЕК
Специальные функции	9.1 Функция "Anti Hi Jack"	ЗАПРЕЩЕНО	РАЗРЕШЕНО
	9.2 Восстановление заводских настроек	ЗАПРЕЩЕНО
Управление полярностью датчиков	10.1 Полярность датчика капота	ОТРИЦАТЕЛЬНАЯ	ПОЛОЖИТЕЛЬНАЯ
	10.2 Полярность датчика дверей	ОТРИЦАТЕЛЬНАЯ	ПОЛОЖИТЕЛЬНАЯ
	10.3 Полярность датчика багажника	ОТРИЦАТЕЛЬНАЯ	ПОЛОЖИТЕЛЬНАЯ
Настройка чувствительности датчика удара	11.1 Настройка предупредительного уровня	См. описание
	11. 2 Настройка тревожного уровня	См. описание

ОПИСАНИЕ ПРОГРАММИРУЕМЫХ НАСТРОЕК СИСТЕМЫ

УРОВЕНЬ 1 - Запись брелоков в память системы.

В систему можно записать не более четырех брелоков. При записи любого количества брелоков (до четырех) в оставшиеся ячейки так же автоматически прописываются коды тех же брелоков, что обеспечивает защиту от записи посторонних пультов.

При утере брелока необходимо заново записать коды оставшихся брелоков, чтобы удалить из памяти код утерянного. При входе на этот уровень и записи хотя бы одного брелока, все пульты, записанные до этого в систему, будут стерты.

Войти на первый уровень. Запись брелоков производится последовательно (один за другим). Два раза нажмите и отпустите любую кнопку 1-го брелока. При успешной записи индикатор выдаст серию из двух оранжевых вспышек. Затем таким же образом произведите запись оставшихся брелоков. Для выхода из этого уровня нажмите кнопку VALET. Если был записан хотя бы 1 брелок, то индикатор выдаст серию красных и зеленых вспышек. Если ни один брелок не был записан, то индикатор вспыхнет красным.

УРОВЕНЬ 2 - Занесение секретного кода.

Секретный код, состоит из трех чисел от 1 до 9, и позволяет управлять работой системы в отсутствие брелока.

Заводская установка секретного кода -"1-1-1".

ВНИМАНИЕ! Запомните и запишите свой секретный код и храните его вне автомобиля. Без секретного кода Вы не сможете менять настройки системы и управлять ей без брелока. Для обеспечения секретности в начале эксплуатации необходимо изменить заводской секретный код.

Ввод нового секретного кода осуществляется после входа на первый подуровень:

• Индикатор не горит. Нажать кнопку "VALET" количество раз, равное первой цифре секретного кода. При каждом нажатии кнопки "VALET" индикатор системы загорается оранжевым цветом. Паузы между нажатиями не должны превышать 1 сек.;
• система подтвердит прием первой цифры кода красной вспышкой индикатора;
• ввести кнопкой "VALET" вторую цифру, нажав ее требуемое количество раз;
• система подтвердит прием второй цифры красной вспышкой индикатора;
• ввести кнопкой "VALET" третью цифру, нажав ее требуемое количество раз;
• система подтвердит прием третьей цифры кода серией красных и зеленых вспышек индикатора;
• ввести все три цифры кода еще раз.
• Если Вы дважды без ошибок ввели секретный код, индикатор системы выдаст на 2 сек. серию красных и зеленых вспышек и новый код будет записан. Система вернется в режим программирования.
• Если Вы ввели ошибочный секретный код, то индикатор вспыхнет красным и система вернется в режим программирования.

По окончании ввода индикатор гаснет и система ожидает ввода номера нового уровня.

УРОВЕНЬ 3 - Работа сирены.

На данном уровне можно настроить работу сирены в различных ситуациях, настройки будут иметь силу каждый раз при постановке на охрану.

Подуровень3.1 -разрешает работу сирены при срабатывании предупредительного ровня датчиков. Заводская установка -"РАЗРЕШЕНО".

Подуровень 3.2 - разрешает работу сирены в режимах "Тревога" и "Паника". Заводская установка -"РАЗРЕШЕНО".

УРОВЕНЬ 4 - Функции иммобилайзера и автоматической постановки на охрану.

На данном уровне настраивается работа иммобилайзера, автопостановки на охрану, пассивной постановки на охрану, тип контактов встроенного электрореле блокировки. От установленного типа контактов электрореле блокировки зависит алгоритм его работы.

Подуровень 4.1 - разрешает включение функции иммобилайзера после снятия с охраны. Заводская установка -"ЗАПРЕЩЕНО".

Подуровень 4.2 - разрешает включение функции автоматической перепостановки на охрану. Заводская установка -"ЗАПРЕЩЕНО".

Подуровень 4.3 - разрешает включение функции пассивной постановки на охрану. Заводская установка -"ЗАПРЕЩЕНО".

Подуровень 4.4 - задается тип контактов встроенного электрореле блокировки - НОРМАЛЬНО ЗАМКНУТЫЕ / НОРМАЛЬНО РАЗОМКНУТЫЕ. Заводская установка -"НОРМАЛЬНО ЗАМКНУТЫЕ".

УРОВЕНЬ 5 - Работа таймерного канала №1.

В случае, когда Подуровни 5.1-5.5 данного уровня находятся в состоянии "ЗАПРЕЩЕНО" таймерный канал будет управляться только кнопкой "3" брелока (в зависимости от установки подуровня 5.6 - длинными или короткими нажатиями). При каждом нажатии на кнопку на выходе таймерного канала будет появляться сигнал с длительностью установленной в Подуровне 5.7

Подуровень 5.1 - разрешает управление электрозамком багажника с помощью данного таймерного канала. При срабатывании таймерного канала во время охраны временно отключается датчик удара и датчик багажника. Управление происходит, только кнопкой "3" брелока. Если функция разрешена, то она автоматически запрещает работу подуровней 5.2, 5.3, 5.4 и 5.5.

Подуровень5.2-разрешаетуправление поддержкой зажигания с помощью данного таймерного канала. Таймерный канал срабатывает, только если система снята с охраны и включено зажигание. Если в течение 30 сек. не произошло постановки на охрану с включенным двигателем, таймерный канал отключается. Управление происходит, только кнопкой "3" брелока. Если функция разрешена, то она автоматически запрещает работу подуровней 5.3, 5.4 и 5.5.

Подуровень 5.3 - разрешает автоматическое включение таймерного канала при постановке на охрану. Заводская установка -"ЗАПРЕЩЕНО".

Подуровень 5.4 - разрешает автоматическое включение таймерного канала при снятии с охраны. Заводская установка -"ЗАПРЕЩЕНО".

Подуровень 5.5- разрешает триггерное переключение таймерного канала кнопкой брелока (одно нажатие включает на неограниченное время, второе - выключает ). При разрешении данной функции, другие функции 5.3 и 5.4 не действуют. Управление таймерным каналом происходит, как обычно, кнопкой "3" брелока. Заводская установка -"ЗАПРЕЩЕНО".

Подуровень 5.6 - устанавливается - от какого нажатия кнопки "3" брелока будет срабатывать таймерный канал №1, от длинного или от короткого. Заводская установка -"КОРОТКОЕ".

Подуровень 5.7 - установка длительности включения выхода таймерного канала. Для этого необходимо войти на данный подуровень. Индикатор погашен. Нажмите и удерживайте кнопку VALET (индикатор включится оранжевым цветом) в течение времени, равного требуемой длительности таймера (но не более 10 мин). При отпускании кнопки время работы таймера будет зафиксировано, система вспышками индикатора красного и зеленого цвета подтвердит его запись в память, после чего индикатор гаснет и система ожидает ввода номера нового уровня. Заводская установка - 0,8 сек. (оптимизировано для использования с замком багажника или замком двери).

УРОВЕНЬ 6 - Работа таймерного канала №2.

Подуровни 6.1 - 6.7 настраиваются аналогично подуровням 5.1-5.7 и имеют такое же назначение. Таймерный канал №2 в отличие от таймерного канала №1 имеет встроенное электрореле и предустановлен для управления замком багажника.

УРОВЕНЬ 7 - Работа канала дистанционного радиооповещения (таймерного канала№3).

В случае, когда Подуровни 7.1- 7.4 данного уровня находятся в состоянии "ЗАПРЕЩЕНО" на канал дистанционного радиооповещения не будет выдаваться никаких сигналов.

Подуровень7.1 -разрешает включение канала радиооповещения при срабатывании предупредительного уровня датчиков. Заводская установка -"ЗАПРЕЩЕНО".

Подуровень 7.2 - разрешает включение канала радиооповещения при снятии с охраны. Заводская установка -"ЗАПРЕЩЕНО".

Подуровень 7.3 - разрешает включение канала радиооповещения при постановке на охрану. Заводская у

Лидеры:

Новинки:
