Автосигнализация PANDORA

RX-100

РУКОВОДСТВО ПО МОНТАЖУ

Перед установкой внимательно изучите руководство по эксплуатации и руководство по монтажу. В процессе установки предохранители системы должны быть извлечены из своих гнезд. Распакуйте СПС. Выберите место установки базового блока СПС. Это место должно быть труднодоступным для потенциального угонщика. Желательно выбрать место так, чтобы доступ к нему осуществлялся с помощью специального инструмента.

Установите базовый блок с помощью пластиковой стяжки или винтов-саморезов. Антенна базового блока, представляющая собой выходящий отрезок провода около 20 см длиной, должна быть расправлена на полную длину и расположена так, чтобы прием сигнала был устойчивым.

Выберите место для установки датчика удара или объема, используя руководство по монтажу. Датчик закрепленный в этом месте должен хорошо и стабильно реагировать на удары или проникновение в автотранспортное средство. Подключить кабель датчика к разъему базового блока согласно рис.1.

Установите индикатор состояния системы на приборной панели так , чтобы обеспечить нормальный обзор как в салоне так и снаружи автомобиля, подключите кабель индикатора к разъему согласно рис.1.

Установите кнопку VALET системы в легкодоступном, но в то же время скрытом от посторонних глаз месте, подключите кабель кнопки к разъему согласно рис.1.

Произведите соединения шлейфов СПС с проводкой автомобиля в соответствии с руководством по монтажу и учитывая топологию проводки автомобиля.

При необходимости соединить СПС с дополнительными устройствами, такими как: центральный замок, блок управления стеклоподъемниками, запуском двигателя и т.д.

Закрепить проводку изоляционной лентой, при этом желательно максимально обеспечить маскировку проводки

Установить предохранители в свои гнезда.

Запрограммировать систему СПС в соответствии с пожеланиями владельца автомобиля, используя руководство по программированию системы.

При подключении к базовому блоку внешних электрореле нет необходимости использовать защитные диоды. Они уже предусмотрены схемотехникой базового блока.

ПОДКЛЮЧЕНИЕ ДАТЧИКА УДАРА (ОБЪЕМА)

Четырехконтактный разъем служит для подключения двухуровневого датчика удара или объема. Функциональное назначение контактов разъема блока управления приведено ниже (нумерация слева направо):

1 - сигнальный вход тревожного уровня (-);
2 - сигнальный вход предупредительного уровня(-);
3 - общий ОВ;
4 - питание датчика +12В.

ВНИМАНИЕ: Не устанавливайте слишком высокую чувствительность датчика удара, это может вызвать ложные срабатывания СПС.

ПОДКЛЮЧЕНИЕ ЗАМКОВ ДВЕРЕЙ

Система позволяет управлять дверными замками различных типов, с разной длительностью и типом управляющего сигнала. Предусмотрены следующие типы сигнала и длительности, которые выставляются при программировании системы. Раздел "программирование системы", уровень 7:

• Одинарные сигналы для открытия и закрытия (программируется раздельно)
• Двойные сигналы для открытия и закрытия (программируется раздельно)
• Длительность сигналов открытия и закрытия 0,8 сек для электрических замков.
• Длительность сигналов открытия и закрытия 5 сек для пневматических замков.

ВНИМАНИЕ: Неверно установленная длительность сигнала управления центральным замком может привести к выходу из строя элементов или частей его схемы.

На рис. 2... 10 приводятся различные примеры схем подключения дверных замков автомобилей.

Схему двухступенчатого открывания дверей (сначала дверь водителя, затем все остальные) возможно осуществить двумя способами. Если центральный замок автомобиля - поддерживает функцию управления двумя импульсами, то можно выбрать схему подключения по рис.2...9, а настройки Подуровней 7.6 и 7.7 - установить в состояние "РАЗРЕШЕНО". Тогда при снятии системы с охраны кнопкой "2" брелока будет открыта только дверь водителя, а для открытия остальных дверей будет нужно нажать кнопку "2" брелока еще раз. При постановке на охрану все двери будут блокированы двумя импульсами - от открывания снаружи и изнутри.

Если центральный замок устанавливается на автомобиль вместе с системой охраны, или существующий центральный замок не поддерживает функцию двухступенчатого открывания, то для ее реализации необходимо использовать таймерный канал. Схема подключения показана на рис. 10. Система должна быть запрограммирована следующим образом: Подуровни 5.2, 5.3, 5.4, 5.5, 7.5, 7.6, 7.7 - в соответствии с заводскими настройками, а Подуровень 5.1 - "ЗАПРЕЩЕНО". В этом случае при снятии системы с охраны кнопкой "2" брелока будет открыта только дверь водителя, а для открытия остальных дверей будет нужно нажать кнопку "3" брелока на 1 сек. При постановке на охрану все как обычно, двери блокируются автоматически.

ВЫХОДЫ БЛОКИРОВКИ

Базовый блок СПС PANDORA RX-100 имеет одно внутреннее электрореле для осуществления блокировки двигателя. Все три контакта электрореле выведены на двадцатиконтактный разъем (17 контакт - общий вывод электрореле, 14 контакт - нормально замкнутый вывод электрореле, 18 контакт - нормально разомкнутый вывод электрореле). В данной модели СПС существует возможность осуществления блокировки двигателя как нормально замкнутыми, так и нормально разомкнутыми контактами. Выбранный способ блокировки реализуется путем выбора нужной схемы подключения к электропроводке автомобиля и установкой типа блокировки (нормально замкнутая/нормально разомкнутая) при программировании системы.

Блокировка нормально замкнутыми контактами - во время нормальной эксплуатации автомобиля контакты электрореле все время замкнуты и размыкаются в следующем случае:

• Система находится на охране;
• Срабатывали тревожные уровни датчиков;
• Включено зажигание.

Блокировка нормально разомкнутыми контактами - электрореле все время разомкнуто, контакты замыкаются в следующем случае:

• Система снята с охраны;
• Включено зажигание.

Внутреннее электрореле блокировки базового блока рассчитано на блокировку цепей автомобиля, ток в которых не превышает 10 А.

Чаще всего блокировки устанавливаются на следующие цепи автомобиля:

• цепи зажигания;
• цепи стартера;
• электрические цепи бензонасоса;
• цепи датчиков;
• цепи инжектора;
• бензонасос, посредством установки дополнительного электромеханического клапана (в комплект не входит);

Типовые схемы реализации блокировок двигателя приведены на рисунках 11,12,13, но необходимо помнить, что блокировки, имеющие высокую стойкость к взлому, получаются только с применением нестандартного подхода.

ВНИМАНИЕ : Необходимо учитывать, что способ блокировки не должен создавать проблем во время движения автомобиля и снижать управляемость. При несоблюдении данного требования, в случае создания аварийных ситуаций компания ответственности не несет.

Для питания исполнительных электрореле блокировки следует выбирать такие цепи автомобиля, в которых во время движения не пропадает даже временно, напряжение +12В, или не отключается масса.

КАНАЛ РАДИООПОВЕЩЕНИЯ И ТАЙМЕРНЫЙ КАНАЛ

Канал радиооповещения выведен на 9 контакт двадцатиконтактного разъема базового блока и предназначен для подключения питания передатчика радиопейджера (в комплект не входит). Посредством данного выхода осуществляется дистанционное оповещение о наступлении тревожных событий через радиопейджер. При этом на 9 контакте разъема появляется +12В, тем самым включая передатчик радиопейджер. Максимальный ток потребляемый передатчиком должен быть не более ЗА.

События, при которых базовый блок СПС может включать передатчик радиопейджера, задаются при программировании системы.

Если передатчик радиопейджера потребляет ток более ЗА то для его подключения необходимо использовать внешнее электрореле (не входит в комплект).

Таймерный канал может использоваться для управления различными исполнительными устройствами автомобиля. Таймерный канал №1 выведен на 7 контакт двадцатиконтактного разъема базового блока. Максимальный ток, обеспечиваемый каналом не более 200мА. Во время работы канала на его выходе присутствует низкий уровень напряжения. В пассивном состоянии выход отключен.

Примерный перечень оборудования, для управления которым используется таймерный канал может включать:

• подсветка;
• замок багажника;
• стеклоподъемники;
• модуль запуска двигателя;
• дополнительная блокировка;
• и т.д.

Для подключения к таймерному каналу устройств с током потребления выше допустимого необходимо применять внешнее электрореле (не входит в комплект).

Алгоритм работы таймерного канала и временные характеристики задаются при программировании системы.

Схемы примерного использования таймерного канала показаны на рис 10,13,14.

При необходимости канал радиооповещения может использоваться как таймерный канал №2, для этого при программировании системы необходимо в настройках указать его назначение.

ПОДКЛЮЧЕНИЕ СИРЕНЫ

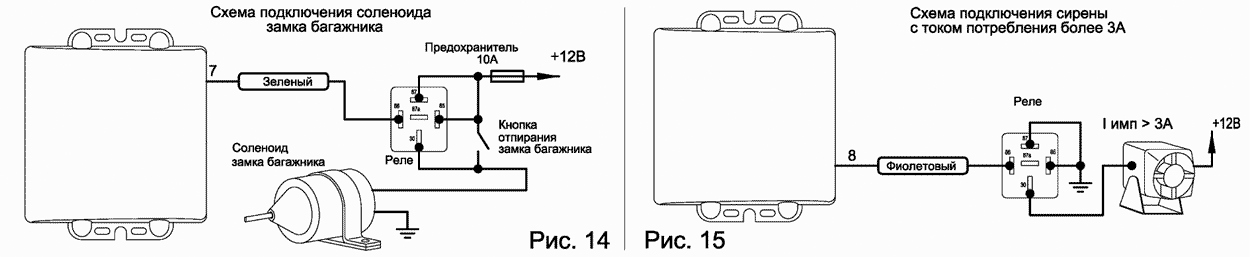

Для подключения звуковой сигнализации используется 8 контакт двадцатиконтактного разъема базового блока. В момент активации данного канала на выводе присутствует +12В. Максимальный ток канала ЗА. Если потребляемый ток сирены выше данного значения, или используются две сирены, то их подключение необходимо производить через внешнее электрореле (не входит в комплект) по схеме на рисунке 15.

ПОДКЛЮЧЕНИЕ СВЕТОВОЙ СИГНАЛИЗАЦИИ

Для подключения световой сигнализации используются 10 и 19 контакты двадцатиконтактного разъема базового блока. Максимальный ток по каждому из каналов не более 5А. Питание каналов световой сигнализации осуществляется отдельно от питания базового блока через 20 контакт того же разъема, в цепь питания установлен предохранитель 10 А.

При установке базового блока провод с 10 контакта двадцатиконтактного разъема подключается к проводке фонарей левого поворота, а 19 контакт того же разъема к проводке фонарей правого поворота.

При необходимости использования в качестве аварийной сигнализации габаритных фонарей , провода от 10 и 19 контактов замыкаются между собой и подключаются к проводке габаритных огней.

ПОДКЛЮЧЕНИЕ КОНЦЕВЫХ ВЫКЛЮЧАТЕЛЕЙ

Подключение концевых выключателей дверей производится к 4 контакту двадцатиконтактного разъема базового блока. Обычно в автомобилях стационарные концевые выключатели дверей подключены параллельно и вывод от любого из выключателей возможно подключить к базовому блоку.

Если в автомобиле предусмотрен блок управления салонным освещением или выключатели дверей подключены раздельно, то к базовому блоку СПС возможно подключить вывод салонного освещения. Необходимо удостовериться, что на выводе салонного освещения, при открывании дверей, всегда появляется напряжение +12В независимо от положения выключателей.

Базовый блок позволяет подключать концевые выключатели дверей подключенные как к +12В так и к массе автомобиля. Полярность выключателя устанавливается при программировании системы. Так же при программировании системы возможно установить задержку при принятии концевого выключателя под охрану, что необходимо на автомобилях с задержкой выключения салонного освещения.

Подключение концевых выключателей капота и багажника производится к 5 контакту двадцатиконтактного разъема базового блока. Для этого необходимо установить концевые выключатели в выбранном удобном месте капота и багажника, соединить их параллельно проводом и подключить его к базовому блоку.

ЗАВОДСКИЕ УСТАНОВКИ СИСТЕМЫ

В момент поставки система имеет следующие настройки программы.
