Автосигнализация PANDORA

DeLuxe 1000

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

ВВЕДЕНИЕ

Охранная система оснащена брелоком с двухсторонней связью с жидкокристаллическим индикатором, на котором в режиме реального времени отображаются события. В систему можно прописать до четырех двусторонних брелоков, а также один односторонний брелок, при этом каждый из двухсторонних брелоков, прописанных в систему, отслеживает и индицирует действия, производимые с другого брелока.

В радиоканале системы используется диалоговый код (интерактивная авторизация, серия встречных вопросов-ответов) с индивидуальными ключами шифрования, что полностью исключает его сканирование и подбор. Для дополнительного брелока без ЖКИ используется отдельный односторонний алгоритм, использующий оригинальный динамический код с изменяемой во времени структурой шифрования. Для усиления мер защиты в меню программирования предусмотрено отключение дополнительного одностороннего брелока, при этом подбор кода через этот канал также становится невозможным. В этом случае, при утере двустороннего брелока — дополнительный брелок можно активировать с помощью ПИН-кода и меню программирования. ПИН-код системы имеет 729 комбинаций.

В системе применены оригинальные схемотехнические и программные решения, улучшающие защиту двустороннего и одностороннего радиоканалов, а также системы в целом, что позволяет ей качественно выполнять основную задачу — охрану автотранспортного средства.

Команды передаются в режиме диалога, при неустойчивой связи автоматически многократно повторяются, и только в случае непреодолимого уровня радиопомех или слишком большого расстояния брелок системы извещает владельца звуковым и визуальным извещением о проблеме в установлении радиосвязи.

В охранной сигнализации PANDORA DELUXE 1000 реализован режим оповещения о выходе из зоны уверенного приема канала извещения, который автоматически известит о невозможности доставить тревожное извещение владельцу.

Применение в системе эффективных энергосберегающих режимов с использованием нового поколения микроконтроллеров компании Microchip inc. (USA) позволило добиться длительного времени пользования брелоком без замены элемента питания, при минимальной задержке между тревожным событием и извещением о нем на брелоке. Система обладает устойчивым к городским помехам радиоканалом, который позволяет получать извещения на брелок о происходящих с автомобилем событиях на расстоянии до 1 км в условиях индустриальных помех современного города. Дальность оповещения в открытой местности может достигать нескольких километров. Управление с брелока может осуществляться при расстоянии до автомобиля до 500 м.

Охранная система устанавливается стационарно на автотранспортном средстве и подключается к штатной проводке с напряжением +12В и общим отрицательным выводом аккумуляторной батареи, соединенным на массу.
Система охранной сигнализации может быть установлена на автомобилях как с механической, так и с автоматической трансмиссией, с дизельным или с бензиновым карбюраторным двигателем, или с впрыском топлива.

Система имеет климатическое исполнение У-2.1 (N-2.1) по ГОСТ 15150-69 и рассчитана на эксплуатацию при температуре окружающей среды от −40º до +85ºС. Все компоненты охранной системы, входящие в комплект, должны устанавливаться только в салоне автомобиля.

Брелоки охранной системы рассчитаны для работы при температуре от +1° до +40°С.

Защита базового блока и брелоков охранной системы от попадания воды — категория IP40 по ГОСТ 14254-96.

Система разработана и произведена с соблюдением требований по ГОСТ Р 41.97-99 (ЕЭК ООН № 97), ГОСТ Р 50789-95, ГОСТ Р 28279-89, ГОСТ 28751-90 (СТ СЭВ 6895-89), ГОСТ 29157-91, ГОСТ Р 50607-93.

Базовый блок	RF-модуль	Светодиодный индикатор состояния (статусный индикатор)
Брелок с ЖКИ	Дополнительный брелок	Кнопка «Valet»

ОСОБЕННОСТИ СИСТЕМЫ PANDORA DeLuxe 1000

Двусторонний брелок с жидкокристаллическим индикатором с возможностью отображения в режиме реального времени всех событий:
Включение и выключение режима охраны разными кнопками
Встроенный в брелок виброзвонок
Громкие звуковые сигналы оповещения
Автоматическая люминесцентная подсветка ЖК-индикатора
Интеллектуальный алгоритм экономии батареи
Индикация степени разряда батареи.
Индикация текущего времени, будильник.
Возможность индикации температуры двигателя и температуры в салоне
Удобный алгоритм выбора функций по активным пиктограммам на дисплее.
Дальность связи с процессорным блоком свыше 1700 м в зоне видимости.
Возможность просмотра 10 последних событий с указанием времени и события.
Автоматический контроль зоны радиопокрытия канала извещения.
Увеличенный срок службы батареи

Дополнительный односторонний микропроцессорный брелок с оригинальным кодом:
Включение и выключение режима охраны разными кнопками
Программируемая кнопка «3» дополнительного брелока для включения таймерных каналов.

Базовый блок
Раздельные входы датчиков капота и багажника с возможностью изменения полярности.
Контроль напряжения бортовой сети.
Двухуровневый встроенный адаптивный датчик удара с возможностью регулировки чувствительности с брелока.
Возможность подключения дополнительного двухуровневого датчика.
Интеллектуальная функция «Поддержка зажигания».
Интеллектуальный режим «Турбо-таймер» для охлаждения турбины автомобилей, оборудованных турбиной
Пять таймерных каналов с гибким алгоритмом настройки включения и выключения по событиям системы. Встроенные в базовый блок электрореле на двух из них, позволяют легко реализовать различные сервисные функции (дистанционное отпирание багажника, поддержка зажигания, управление стеклоподъемниками, блокировкой и т.д.)
Ведение протокола событий в базовом блоке с записью события и точного времени на время отсутствия связи с брелоком с ЖКИ для последующей передачи на брелок.
Диалоговый код повышенной секретности.
Персональный ключ шифрования длиной 80-бит для каждого изделия, возможность его замены самим пользователем.
Увеличенная секретность ПИН-кода системы.
Возможность гибкой организации блокировок с помощью таймерных каналов как НЗ, так и НР контактов электрореле.
Возможность использования однопроводного электрореле скрытой блокировки BM-102.
Возможность подключения ключей «Touch Memory „ТМ“ или iButton» для организации дополнительных блокировок и управления сервисными режимами системы.
Двухшаговое отключение охраны
Двухшаговое отпирание дверей
Режим охраны с работающим двигателем
Отложенная постановка на охрану
Автоматическая постановка на охрану
Учет задержки салонного освещения при постановке на охрану
Возможность программирования настроек системы через специальный кабель, посредством персонального компьютера (необходим модуль USB RMP-01).
Улучшенный метод опроса датчиков, исключающий ложные срабатывания.
Трехцветный индикатор состояния системы.
Возможность программирования до четырех двусторонних и одного одностороннего брелока.

RF-модуль
Кнопка вызова водителя

ОХРАНЯЕМЫЕ ЗОНЫ АВТОМОБИЛЯ

Автомобильная охранная система «Pandora DeLuxe» осуществляет охрану следующих независимых зон, с выдачей соответствующего извещения на брелок и записью в синхронный протокол событий базового блока:

периметр дверей салона автомобиля
концевые выключатели капота
концевые выключатели багажника
включение зажигания
нажатие педали тормоза
срабатывание встроенного шок-сенсора (предварительный уровень)
срабатывание встроенного шок-сенсора (тревожный уровень)
срабатывание дополнительного двухуровневого датчика (предварительный уровень)
срабатывание дополнительного двухуровневого датчика (тревожный уровень)
критическое падение напряжения питания бортовой сети автомобиля (отключение аккумулятора)

Все тревожные события записываются в энергонезависимую память системы (даже если питание системы мгновенно будет отключено) с записью точного времени события. Это позволяет отобразить на брелоке автосигнализации историю событий, по прошествии любого времени отсутствия связи базового блока с брелоком.

ТЕХНИЧЕСКИЕ ДАННЫЕ

Наименование параметра	Значение
Ток потребления в режиме охраны, мА	Не более 20
Напряжение питания базового блока, В	9...15
Частота радиоканала, МГц	433,92
Девиация частоты, МГц	от 433,075МГц до 434,79МГц
Мощность излучения, мВт	Менее 10
Диапазон рабочих температур	От −40°С до +85°С
Тип кода двустороннего брелока	Динамический диалог
Тип кода одностороннего брелока	Динамический оригинальный
Тип кода канала извещения	Динамический оригинальный
Максимальный ток нагрузки, коммутируемый по выходу:
— Сирена, А	3
— Световая сигнализация, А	7,5+7,5
— Замки дверей, А	15
— электрореле дополнительного канала/ таймерный канал № 1 (CH1), A	15
— Дополнительный канал/ таймерный канал № 2 (CH2), A	0,5
— Дополнительный канал/ таймерный канал № 3 (CH3), A	0,3
— Дополнительный канал/ таймерный канал № 4 (CH4), А	1
— электрореле поддержки зажигания и блокировки / таймерный канал № 5 (CH5), А	30(40)
— Дополнительный выход таймерного канала № 5 (CH5), А	0,3
Количество кнопок на брелоке	три
Дальность действия двустороннего брелока (зависит от заряда батареи и других факторов), м	500
Дальность приема оповещений на двусторонний брелок, м	1700
Дальность действия дополнительного брелока (зависит от заряда батареи и других факторов), м	30
Датчик удара	Двухуровневый, встроенный, адаптивный
Габаритные размеры:
— Базовый блок, мм (без крепежных выступов)	105×77×29
— Двусторонний брелок, мм	73×34×16,5
— Дополнительный брелок, мм	47×32×10
— RF-модуль	84×43×15
— Упаковка, мм	275×195×70
Защита электрических цепей:
— Цепи питания	Автомобильные предохранители
— Выходные цепи	Схемная защита от короткого замыкания на массу
— Входные цепи	Схемная защита от перенапряжения, короткого замыкания на массу
— Переполюсовка	Схемная защита от переполюсовки
Содержание драгоценных металлов	Нет
Элемент питания двустороннего брелока	CR2450, 3В
Элемент питания одностороннего брелока	CR2032, 3В
Масса брутто, не более, кг	0,79

ПРИМЕЧАНИЕ: Размеры могут незначительно меняться в зависимости от применяемой модели, при этом производитель гарантирует эксплуатационные характеристики не хуже заявленных.

ВИДЫ СИГНАЛОВ

Наименование сигнала	Описание
Режим «тревога», посредством сирены/ пейджера	30 сек. непрерывно, не более 9 раз от одного датчика в одном цикле охраны
Режим «тревога», посредством световой сигнализации	30 сек. с частотой 1 Гц, не более 9 раз от одного датчика в одном цикле охраны
Режим «паника», посредством сирены	Непрерывно, постоянно
Режим «паника», посредством световой сигнализации	Непрерывно, с частотой 1 Гц
«Постановка на охрану», посредством сирены / световой сигнализации / пейджера	1 звук. сигнал 0,04 сек./ 1 свет. сигнал 0,4 сек.
«Постановка на охрану с отключенным датчиком удара», посредством сирены / световой сигнализации	1 звук. сигнал 0,04 сек./ 1 свет. сигнал 0,4 сек.
«Постановка на охрану с работающим двигателем», посредством сирены / световой сигнализации	1 звук. сигнал 0,04 сек./ 1 свет. сигнал 0,4 сек.
«Снятие с охраны», посредством сирены / световой сигнализации / пейджер	2 звук. сигнала — частота включений 7 Гц / 2 свет. сигнала — частота 1 Гц
«Сигнал о срабатывании датчиков при снятии с охраны», посредством сирены / световой сигнализации	При снятии с охраны 4 звук. сигнала — частота включений 7 Гц / 2 свет. сигнала — частота 1 Гц
«Сигнал о неисправности датчика при постановке на охрану», посредством сирены / световой сигнализации	При постановке на охрану — 4 звук. сигнала — частота включений 7 Гц / 3 свет. сигнала — частота 1,7 Гц
«Сигнал о срабатывании предупредительного уровня датчика», посредством сирены / световой сигнализации / пейджера	3 звук. сигнала — частота включений 7 Гц / 1 свет. сигнал — 0,4 сек.
«Отключение предупредительного уровня датчика удара», посредством сирены / посредством световой сигнализации	1 звук. сигнал 0,04 сек./ 1 свет. сигнал 0,4 сек.
«Поиск автомобиля», посредством сирены / посредством световой сигнализации	1 звук. сигнал 0,04 сек. / 5 свет. сигналов — частота 1 Гц

ПОКАЗАНИЯ ТРЕХЦВЕТНОГО СВЕТОДИОДНОГО ИНДИКАТОРА СОСТОЯНИЯ

Одиночные короткие красные вспышки — система в режиме охраны;
непрерывно светится красным — система готовится к автопостановке на охрану, пассивной постановке на охрану, включен режим «Свободные руки», включен режим «Паника»;
поочередно мигает красным и зеленым — система снята с охраны, но иммобилайзер включен;
погашен — система снята с охраны, иммобилайзер отключен, или система в режиме технического обслуживания (при выключенном зажигании);
непрерывно светится зеленым при включенном зажигании — система в режиме технического обслуживания;
одна зеленая вспышка — включение таймерных каналов;
одна оранжевая вспышка — нажатие кнопки «VALET»;
две красные вспышки при снятии с охраны* — было срабатывание тревоги от датчика открывания двери;
три красные вспышки при снятии с охраны* — было срабатывание тревоги от включения зажигания;
две зеленые вспышки при снятии с охраны* — было срабатывание тревоги от датчика удара;
три зеленые вспышки при снятии с охраны* — было срабатывание тревоги от дополнительного датчика;
две оранжевые вспышки при снятии с охраны* — было срабатывание тревоги от датчика открывания капота или багажника;
три оранжевые вспышки при снятии с охраны* — было падение напряжения бортовой сети автомобиля ниже критического уровня;
одиночные зеленые вспышки — система в режиме «Anti-Hi-Jack».

ПРИМЕЧАНИЕ: Указанные сигналы могут быть показаны повторно до следующей постановки на охрану. Для этого необходимо нажать кнопку «2» брелока в режиме «Зажигание выключено, снято с охраны».

НАЗНАЧЕНИЕ ПИКТОГРАММ НА ДИСПЛЕЕ

	Горит постоянно: Принято оповещение Команда отправлена, ожидание ответа Получен ответ от базы после отправки команды	Выбор пиктограммы — пуск/останов двигателя Мигает — во время подготовки к запуску двигателя Крутится — двигатель работает Мигают обе пиктограммы — двигатель остановлен по техническим причинам
	Горит постоянно: Система на охране (включен иммобилайзер) Система снята с охраны	Выбор пиктограммы — режим работы сирены Выключить предупредительные и тревожные сигналы Выключить только предупредительные сигналы Включить все сигналы по техническим причинам
	Индикация заряда батареи 50—100% заряда 25—50% заряда менее 25% заряда	Выбор пиктограммы — вкл./выкл. звука брелока Мигает — сигналы брелока выключены
	Мигает, если система готовится автоматически стать на охрану. Горит постоянно, если система автоматически встала на охрану.	Выбор пиктограммы — вкл./выкл. датчика удара Датчик удара включен Выключен предварительный уровень датчика удара Выключены предварит. и тревожный уровни датчика удара
	Мигает — в режиме снято с охраны, включение зажигания. В режиме охраны, тревога от включения зажигания.	Выбор пиктограммы — Установка времени запуска двигателя, установка ежедневного запуска двигателя, установка температуры запуска, установка температуры останова, установка времени прогрева. Пиктограмма «START» светится в случае: — Включен автостарт двигателя по времени; — Включен автостарт двигателя по температуре; — Включен автостарт двигателя каждый день.
	Горит постоянно — нажата педаль тормоза. Мигает при запуске двигателя — отмена старта из-за не поднятого рычага	Выбор пиктограммы — вкл./выкл. режима Anti-Hi Jack. Пиктограмма постоянно отображает состояние режима.
	Мигает при вызове водителя кнопкой, расположенной на RF-модуле	Выбор пиктограммы — поиск автомобиля со звуковыми сигналами и без. Мигает — во время выполнения команды
Мигают в режиме охраны и при отмене старта вдигателя: При открытии багажника При открытии двери При открытии капота Пиктограммы 4 мигают при срабатывании световой сигнализации		Выбор пиктограммы — Контроль связи, состояния системы, просмотр тревожных событий. Пиктограмма светится — во время приема данных от базы
		Выбор пиктограммы — открытие багажника. Пиктограмма включается — во время открытия и светится, пока багажник не будет закрыт.
		Выбор пиктограммы — включение таймерного канала № 2 Пиктограмма светится кратковременно — во время включения таймерного канала № 2.
		Выбор пиктограммы 1 — включение таймерного канала № 3 Выбор пиктограммы 2 — включение таймерного канала № 4 Пиктограммы светятся кратковременно — во время включения соответствующего канала.
		Выбор пиктограммы — режим техобслуживания. Пиктограмма светится постоянно, если включен режим техобслуживания.
		Выбор пиктограмм осуществляется многократным нажатием кнопки «3» В большинстве случаев включение режима производится кнопкой «1», а выключение кнопкой «2»

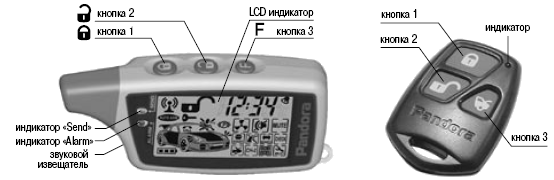

ДВУСТОРОННИЙ БРЕЛОК С LCD ДИСПЛЕЕМ

При разработке брелока использовались современные компоненты и технологии, что позволило существенно снизить энергопотребление и увеличить срок службы элемента питания. Кроме того, была увеличена дальность связи и помехоустойчивость радиоканала.

Для облегчения восприятия событий в брелоке используется 16 мелодий. Различные мелодии соответствуют событиям. Громкость звучания мелодий различна, для служебных событий она меньше, для тревожных событий громкость максимальна.

Применение проблесковых индикаторов позволило повысить информативность брелока при недостаточном освещении и неблагоприятной шумовой обстановке, не позволяющей отреагировать на звуковой сигнал. Если мигает «зеленый», то связь есть, тревожных событий не было, если «красный» — то либо получено тревожное извещение, либо связь с основным блоком потеряна.

Подготовка к работе

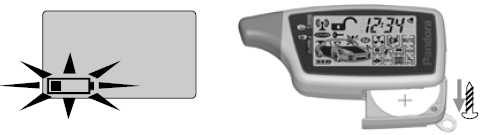

В момент поставки брелок полностью готов к работе. Для включения брелока нажмите кнопку «3» и удерживайте ее 3 сек. Прозвучит мелодия «Включение брелока». Повторное нажатие и удерживание кнопки выключит брелок.

Назначение световых индикаторов брелока

Индикатор «SEND» зеленого цвета.
При наличии связи в канале оповещения коротко вспыхивает.
При полном отсутствии связи не светится.

Индикатор «ALARM» красного цвета.
Во время любых оповещений — часто вспыхивает.
После окончания любого тревожного оповещения, до тех пор, пока не будет нажата любая кнопка, коротко вспыхивает и дополнительно, раз в минуту, раздается короткий звуковой сигнал (если звуковые сигналы не отключены функцией «MUTE»).
При полном отсутствии связи коротко вспыхивает, независимо от нажатия на кнопки, а зеленый индикатор не светится.

ИНФОРМАТИВНЫЕ ПИКТОГРАММЫ

	- индикатор работы передатчика и приемника брелока. Активность данного индикатора указывает на работу приемника или передатчика брелока;
	- во время приема сообщений от автомобиля;
	- команда отправлена, ожидается ответ;
	- ответ получен.
	— индикатор разряда элемента питания. По мере разряда батареи сегменты гаснут. С последним сегментом контур батареи начинает мигать, предупреждая о критическом разряде. Пиктограмма также используется при просмотре тревожных событий, для индикации события критического понижения напряжения бортовой сети (откл. аккумулятора) 50—100% заряда 50—100% заряда менее 25% заряда
	— цифровое табло служит для отображения текущего времени, времени будильника, времени запуска двигателя, температуры двигателя, температуры в салоне, температуры запуска двигателя, температуры остановки двигателя;
	— индикатор состояния режимов охраны. При постановке на охрану замок закрывается, при снятии открывается. Если действие происходило по команде от другого брелока, данная пиктограмма должна отображать текущее состояние системы на всех брелоках системы.
	— индикатор режима «Автопостановка на охрану». Пиктограмма начинает мигать, когда система готовится встать на охрану, и светится непрерывно, когда система автоматически встала на охрану;
	— индикатор вызова водителя. Пиктограмма мигает, если в автомобиле была нажата кнопка, расположенная на RF-модуле. Индикация прекращается только после нажатия на любую кнопку брелока;
	— индикатор включения зажигания. Если было включено зажигание в режиме «Снято с охраны» — светится непрерывно. Если событие вызвало тревогу, значок мигает;
	— индикатор срабатывания датчика тормоза. Если была просто нажата педаль тормоза — светится непрерывно. Если событие вызвало тревогу, значок мигает. При дистанционном запуске двигателя нажатие на педаль тормоза служит сигналом экстренного выключения зажигания. При отмене старта двигателя по причине неподнятого рычага ручного тормоза (неустановленного селектора в положение «паркинг») — сегмент мигает в течение 5 сек.;
	— индикатор срабатывания и настройки датчика удара. Данная пиктограмма загорается при срабатывании датчика удара;
	— срабатывание предварительного уровня;
	— срабатывание тревожного уровня. Если событие вызвало тревогу, значок мигает;
	— контроль датчика удара запрещен; Данная пиктограмма также позволяет настраивать работу датчика удара (см. «Вызов функций посредством пиктограмм на дисплее»).
	— индикатор включения габаритных огней. Включается синхронно с габаритными огнями автомобиля;
	— индикатор срабатывания датчика капота. Если событие вызвало тревогу, значок мигает. При отмене старта двигателя по причине открытого капота — сегмент мигает 5 сек.;
	— индикатор срабатывания датчика багажника. Если событие вызвало тревогу, значок мигает. При отмене старта двигателя по причине незакрытого багажника — сегмент мигает 5 сек.;
	— индикатор срабатывания датчика багажника. Если событие вызвало тревогу, значок мигает. При отмене старта двигателя по причине незакрытого багажника — сегмент мигает 5 сек.;

ПИКТОГРАММЫ ДЛЯ ИНДИКАЦИИ И НАСТРОЙКИ СИСТЕМЫ

Пиктограммы данной группы, кроме индикации текущего состояния, позволяют производить настройки системы, посредством выбора нужной пиктограммы курсором и нажатия кнопок на брелоке. Все пиктограммы данной группы показывают текущую настройку только при кратковременном нажатии на кнопку «3» брелока.

	— Индикатор настройки звуковых сигналов. Может принимать следующие значения:
	— Предупредительные и основные сигналы выключены;
	— Выключены только предупредительные сигналы;
	— Включены все сигналы;
	— индикатор выключения звуковых сигналов брелока. При включении данная пиктограмма мигает. В этот момент все звуковые сигналы брелока выключены;
	— индикатор проверки связи с базовым блоком и обновления информации о последних событиях в системе. Пиктограмма включается при получении сообщения от автомобиля и светится до просмотра обновленного протокола событий;
	— индикатор включения режима «технического обслуживания». Пиктограмма светится в течение всего времени действия режима;
	— индикатор включения режима «поиска автомобиля». Пиктограмма мигает в течение выполнения функции поиска;
	— индикатор включения режима Anti-Hi-Jack. Пиктограмма включается при включении данного режима;
	— индикатор запуска двигателя. Может принимать следующие значения:
	(мигает) — подготовка к запуску двигателя
	(вращается) — двигатель запущен
	(мигает) — отмена старта двигателя из-за технических неисправностей;
	— индикатор настройки параметров запуска двигателя. Установка времени запуска двигателя, установка ежедневного запуска двигателя, установка температуры запуска, установка температуры останова, установка времени прогрева. Пиктограмма «START» светится в любом следующем случае: — Включен автостарт двигателя по времени; — Включен автостарт двигателя по температуре; — Включен автостарт двигателя каждый день. (В данной модели функция дезактивирована)
	— индикатор включения таймерного канала для открытия багажника. Пиктограмма загорается в момент включения таймерного канала и гаснет после закрытия багажника;
	— индикатор включения таймерного канала № 2. Пиктограмма загорается в момент включения таймерного канала и светится, пока таймерный канал не выключится;
	— индикатор включения таймерного канала № 3 и № 4.

НАЗНАЧЕНИЕ КНОПОК И УПРАВЛЕНИЕ

С помощью кнопок, расположенных на брелоке, можно оперативно управлять охранной системой, а также вызывать функции и настройки параметров посредством пиктограмм на дисплее.

Для выхода в этот режим необходимо кратковременно нажать кнопку «3» брелока.

При нажатии кнопки «3»:

Включится подсветка дисплея
Все пиктограммы покажут состояние текущей настройки
Курсор выбора встанет на первую пиктограмму

При последовательных нажатиях кнопки «3» курсор перемещается по пиктограммам. В большинстве пиктограмм изменить состояние можно кнопками «1» и «2». При этом кнопка «1» включает функцию, a кнопка «2» выключает.

Открытие багажника

Управление: Если выбрана данная пиктограмма, то при нажатии на кнопку «1» будет открыт багажник (включен таймерный канал CH1).
Индикация: Пиктограмма загорается на время включения таймерного канала.

Таймерный канал CH2
Управление: Если выбрана данная пиктограмма, то при нажатии на кнопку «1» будет включен таймерный канал CH2.
Индикация: Пиктограмма загорается на время включения таймерного канала.

ПРИМЕЧАНИЕ: все таймерные каналы могут гибко настраиваться для выполнения определенных функций в автомобиле, поэтому при установке необходимо узнать, на какие таймерные каналы были подключены дополнительные функции.

Таймерные каналы CH3 и CH4
Управление: Если выбрана данная пиктограмма, то при нажатии на кнопку «1» будет включен таймерный канал CH3, а при нажатии на кнопку «2» — таймерный канал CH4.
Индикация: Пиктограмма одного из двух таймерных каналов загорается на время его включения.

Режим технического обслуживания
Управление: Если выбрана данная пиктограмма, то при нажатии на кнопку «1» будет включен режим «технического обслуживания», а при нажатии на кнопку «2» режим будет выключен. Для включения режима необходимо чтобы зажигание было включено.
Индикация: Пиктограмма светится на все время включения режима «технического обслуживания».

Установка параметров запуска двигателя (В данной модели функция дезактивирована)
Управление: Если выбрана данная пиктограмма, то нажатием на кнопку «1» можно войти в режим программирования настроек. Далее короткими нажатиями кнопки «3» необходимо выбрать изменяемый параметр:

Включение/выключение автоматического старта двигателя по времени. Нажатие на кнопку «1» — включить (индикация «St On»), нажатие на кнопку «2» — выключить (индикация «St OF»). Переход к следующему параметру — короткое нажатие на кнопку «3».
ПРИМЕЧАНИЕ: При включении данного режима необходимо установить время запуска на следующем уровне (можно отдельным блоком).
Ввод времени для автоматического старта двигателя. (Индикация 88:88) Нажатия на кнопку «1» — настройка часов, нажатие на кнопку «2» — настройка минут. При настройке каждое нажатие увеличивает значение часов или минут, длительное удержание кнопки — быстрое изменение времени. Переход к следующему параметру — короткое нажатие на кнопку «3».
Включение/выключение автоматического старта двигателя по температуре. Нажатия на кнопку «1» — включить (индикация «S° On»), нажатие на кнопку «2» — выключить (индикация «S° OF»). Переход к следующему параметру — короткое нажатие на кнопку «3».
ПРИМЕЧАНИЕ: При включении данного режима необходимо установить температуру запуска на следующем уровне (можно отдельным блоком).
Температура автоматического старта двигателя. Индикация: «-00°C». Нажатие на кнопку «1» — увеличение значения температуры, нажатие на кнопку «2» — уменьшение. Переход к следующему параметру — короткое нажатие на кнопку «3».
Настройка времени прогрева двигателя. Индикация времени прогрева — «t −00» в минутах. Нажатия на кнопку «1» — увеличение времени прогрева, нажатия на кнопку «2» — уменьшение. Переход к следующему параметру — короткое нажатие на кнопку «3».
Включение/выключение автоматического старта двигателя каждый день. Нажатие на кнопку «1» — включить (индикация «Sd On»), нажатие на кнопку «2» — выключить (индикация «Sd OF»). Переход к следующему параметру — короткое нажатие на кнопку «3».
ПРИМЕЧАНИЕ: при включении данного режима необходимо установить время запуска на уровне 2.
Включение/выключение автоматического останова двигателя по температуре. Нажатие на кнопку «1» — включить (индикация «P° On»), нажатие на кнопку «2» — выключить (индикация «P° OF»). Переход к следующему параметру — короткое нажатие на кнопку «3».
ПРИМЕЧАНИЕ: При включении данного режима необходимо установить температуру останова двигателя на следующем уровне.
Температура автоматического останова двигателя по температуре. Индикация: «00°C». Нажатия на кнопку «1» — увеличить значение температуры, нажатия на кнопку «2» — уменьшить. Переход к следующему параметру — короткое нажатие на кнопку «3». В конце перебора всех параметров на индикаторе в позиции часов высвечивается надпись «SEND». В этот момент можно отправить команду о выполнении настроек работы двигателя в базовый блок системы коротким нажатием кнопки «1». Для перехода к следующему параметру настроек двигателя — коротко нажать кнопку «3».
В любой момент, для выхода из режима настройки работы двигателя нажать и удерживать кнопку «3» в течение 1 сек, при этом все сделанные изменения настроек сохранятся в памяти брелока.
Индикация: Пиктограмма «START» светится в любом следующем случае:
— Включен автостарт двигателя по времени;
— Включен автостарт двигателя по температуре;
— Включен автостарт двигателя каждый день.

Режим «Anti Hi Jack»
Управление: Если выбрана данная пиктограмма, то при нажатии на кнопку «1» будет включен режим «Anti Hi Jack», а при нажатии на кнопку «2» режим будет выключен.
Индикация: Пиктограмма светится на все время включения режима «Anti Hi Jack»
ПРИМЕЧАНИЕ: Режим представляет опасность для безопасного вождения автомобиля. В заводских установках он отключен. Для возможности пользоваться режимом «Anti Hi Jack», необходимо его разрешить при программировании системы.

Функция «Поиск автомобиля»
Управление: Если выбрана данная пиктограмма, то при нажатии на кнопку «1» будет включен бесшумный режим поиска автомобиля только световыми сигналами, а при нажатии на кнопку «2» будет включен режим поиска автомобиля звуковыми и световыми сигналами.
Индикация: Пиктограмма мигает все время выполнения функции «Поиск автомобиля».

Функция «Контроль состояния системы»
Данная функция предназначена для получения от системы информации о срабатываниях датчиков охраны, а также информации о температуре двигателя, салона и т.д.
Управление: Если выбрана данная пиктограмма, то при нажатии на кнопку «1» будет произведен запрос информации о состояния системы, при нажатии на кнопку «2» — просмотр сообщений от системы.

Контроль состояния системы:

Установить курсор на пиктограмму «CHECK» и коротко нажать кнопку «1». Произойдет обмен данными между брелоком и базовым блоком, в результате которого брелок получит обновленную информацию о системе (температуру двигателя, в салоне и историю последних 10 событий). В течение 10 сек. индикатор будет попеременно показывать температуру в салоне («С – ХХ 0С») и температуру двигателя («Е – ХХ 0С»), причем, если с момента постановки на охрану происходили события тревоги, индикатор показывает мигающие значки сработавших датчиков.

Для выхода из режима коротко нажмите кнопку «3» или выход произойдет автоматически через 10 сек. Для перехода к просмотру истории событий коротко нажмите кнопку «2».

Просмотр истории событий:

Для просмотра истории событий, хранящихся в памяти брелока, установите курсор на пиктограмму «CHECK», затем коротко нажмите кнопку «2». Короткими нажатиями на кнопки «1» (вперед) и «2» (назад) можно просматривать каждое из 10-ти последних событий по очереди. При показе события на индикаторе отображается время наступления события и мигающие значки, соответствующие событию.

Для выхода из режима, коротко нажмите кнопку «3» или выход произойдет автоматически через 60 сек. Выход из режима произойдет автоматически если брелок получит извещение о событии на автомобиле.

Индикация: Пиктограмма включается при получении сообщения от системы и выключается при нажатии на любую кнопку.

Функция запуска двигателя
Управление: Если выбрана данная пиктограмма, то короткое нажатие на кнопку «1» включает двигатель, короткое нажатие на кнопку «2» — выключает.
Индикация:
(мигает) — подготовка к запуску двигателя
(вращается) — двигатель запущен
(мигает) — отмена старта двигателя из-за технических неисправностей

Функция настройки звуковых сигналов
Управление: Если выбрана данная пиктограмма, то короткими нажатиями на кнопку «2» можно выбрать один из 3-х вариантов работы сирены:

Выключить предупредительные и основные сигналы;
Выключить только предупредительные сигналы;
Включить все сигналы.

Чтобы выполнить команду, коротко нажмите на кнопку «1». Для выхода из режима, коротко нажмите кнопку «3», или выход произойдет автоматически через 10 сек.
Индикация:
— Предупредительные и основные сигналы выключены;
— Выключены только предупредительные сигналы;
— Включены все сигналы.

Бесшумный режим работы брелока

В данном режиме все звуковые сигналы брелока выключаются, световая и вибросигнализация работают как обычно.
Управление: Если выбрана данная пиктограмма, то при нажатии на кнопку «1» будет включен бесшумный режим, а при нажатии на кнопку «2» режим будет выключен.
Индикация: Пиктограмма мигает все время включения бесшумного режима.

Установка часов и будильника брелока

ВНИМАНИЕ: во время установки часов и будильника невозможно выполнить постановку на охрану или снятие с охраны длительным нажатием кнопок «1» и «2».

Установка часов
Управление: Короткими нажатиями на кнопку «3» выберите цифры часов. При этом все цифры часов начнут мигать. Короткими нажатиями на кнопки «1» или «2» установите требуемое значение текущего времени: часы — кнопкой «1» и минуты — кнопкой «2». Длительные нажатия на кнопки «1» и «2» приводят к быстрому перебору значений.
Для перехода к установке будильника — коротко нажать кнопку «3», для выхода из режима программирования — нажать и удерживать кнопку «3» в течение 1 сек. или выход произойдет автоматически через 10 сек.

Установка будильника
Короткими нажатиями на кнопку «3» выбрать изображение колокольчика, оно начнет мигать. В позиции часов отобразится надпись «On» или «OF». Короткими нажатиями на кнопки «1» или «2» установить требуемое состояние будильника: «ON» (включить) или «OFF» (выключить) соответственно. Переход на установку времени будильника осуществляется коротким нажатием на кнопку «3», все цифры часов и колокольчик начнут мигать. Установите время таким же образом, как при установке часов.

Для перехода к следующей функции — коротко нажать кнопку «3», для выхода из режима программирования — нажать и удерживать кнопку «3» в течение 1 сек. или выход произойдет автоматически через 10 сек.

Режим будильника «включено» отображается на дисплее непрерывно светящейся пиктограммой «колокольчик» . При срабатывании будильника в течение минуты каждые 2 секунды раздается короткий сигнал будильника (двойной бип), а пиктограмма «колокольчик» мигает. Для досрочного отключения сигнала нужно коротко нажать кнопку «3» брелока.

СПИСОК ОПЕРАТИВНЫХ ФУНКЦИЙ, ВЫЗЫВАЕМЫХ КНОПКАМИ

	Система снята с охраны		Система на охране (нет тревожных событий)
	Зажигание включено	Зажигание выключено	Система на охране (нет тревожных событий)
(коротко)	Закрыть замки дверей без постановки на охрану	Постановка на охрану со звуковым подтверждением	Режим "Поиск«- мигание указателей поворота и звуковые сигналы 30 сек.
«1» (1-сек)		Постановка на охрану без звукового подтверждения	Режим "Поиск«- мигание указателей поворота без звуковых сигналов 30 сек.
(коротко)	Открыть замки дверей	Открыть замки дверей, отключить иммобилайзер	Снятие с охраны со звуковым подтверждением
(1-сек)		Открыть замки дверей, отключить иммобилайзер	Снятие с охраны без звукового подтверждения
(2-сек)	Вкл./выкл. режима «поддержка зажигания»
(коротко)	Включение подсветки ЖК-дисплея брелока
(1-сек)	Открытие замка багажника (CH1)		Открытие замка багажника и отключение его охраны на 15 секунд
(3-сек)	Включение/выключение брелока Режим «Паника»
+ (коротко)	Включение/выключение брелока Режим «Паника»
+ (1-сек)	Включение активного режима «Anti-Hi-Jack»
+ (коротко)	Постановка на охрану с работающим двигателем со звуковым подтверждением	Постановка на охрану через 30 сек. «руки заняты» со звуком
+(1-сек)	Постановка на охрану с работающим двигателем без звукового подтверждения	Постановка на охрану через 30 сек. «руки заняты» без звука
+ (1-сек)	Включение пассивного режима «Anti-Hi-Jack»
++	Прописывание брелоков в память системы (функция доступна при входе в соответствующий режим программирования. При этом все «старые» брелоки из памяти системы будут удалены, ключ шифрования будет изменен.)

ЗАМЕНА БАТАРЕИ В БРЕЛОКЕ

На дисплее брелока с ЖКИ имеется индикация разряда батареи. Батарею необходимо заменить, если брелок не включается или индикатор разряда начнет мигать последним сегментом вместе с контуром символа батареи. Кроме того, на необходимость замены батареи укажет переход брелока в экономичный режим звуковых подтверждений. Вместо проигрывания мелодий брелок будет издавать короткие однотональные сигналы, оповещение о тревожных событиях: в этом случае будет звучать как обычно — многотональным громким сигналом, но не включая виброизвещатель.

Для замены элемента питания:

Отверните винт крепления и полностью извлеките его из отверстия;
Потянув за цепочку, извлеките крышку батарейного отсека с литиевым элементом CR2450;
Извлеките элемент питания из своего гнезда и установите новый;
Установите крышку на место вместе с цепочкой, установите винт на место;
Брелок готов к работе (включите его нажатием кнопки «3» в течение трех секунд).

ВНИМАНИЕ: Время работы брелока до замены элемента питания зависит от качества элемента питания. Лучшие показатели по емкости дают элементы CR2450 VARTA, DURACELL, ENERGIZER. При покупке нового элемента питания обращайте внимание на дату производства и срок годности. Некачественные элементы малоизвестных компаний, просроченные элементы питания, элементы питания с нарушением температурного режима хранения (к сожалению, нередкое явление) могут иметь многократно меньшую остаточную емкость. Номинальная емкость элемента CR2450 не хуже 600 мА/ч. При такой емкости элемент обеспечивает работу брелока Pandora DeLuxe в реальной эксплуатации, от 9 до 12 месяцев.

РАБОТА СИСТЕМЫ В РЕЖИМЕ ОХРАНЫ

Основной задачей системы в режиме охраны является контроль датчиков зон, работа которых разрешена. Автомобильная охранная система «Pandora DeLuxe» осуществляет охрану следующих независимых зон с выдачей соответствующего извещения на брелок и записью в синхронный протокол событий базового блока:

— периметр дверей салона автомобиля
— концевые выключатели капота
— концевые выключатели багажника
— включение зажигания
— нажатие педали тормоза
— срабатывание встроенного шок-сенсора (предупредительный уровень)
— срабатывание встроенного шок-сенсора (тревожный уровень)
— срабатывание дополнительного двухуровневого датчика (предупредительный уровень)
— срабатывание дополнительного двухуровневого датчика (тревожный уровень)
— критическое падение напряжения питания бортовой сети автомобиля (отключение аккумулятора).

При срабатывании тревоги, по одному из тревожных событий на автомобиле, брелок с ЖКИ проигрывает мелодию «тревога» с максимальной громкостью, на индикаторе при этом, высвечивается зона, которая вызвала срабатывание тревоги. Одновременно со звучанием звукового сигнала в брелоке включается виброизвещатель и проблесковый сигнал красного цвета. Если сигнал тревоги не был «принят» владельцем (нажатием на любую кнопку), то брелок перех
