Автосигнализация LEOPARD

LS 50/10

Схемы подключения

Рис. 1

РЕКОМЕНДУЕМЫЕ ВАРИАНТЫ ПОДКЛЮЧЕНИЯ СИРЕНЫ

1. НЕ АВТОНОМНАЯ СИРЕНА

Рис. 2

Черный провод сирены (-) подключить к черному проводу сигнализации (как можно ближе к разъему), а не на корпус автомобиля.

Красный провод сирены подключить к выходу на сирену сигнализации.

2. АВТОНОМНАЯ СИРЕНА

Рис. 3

Черный провод сирены (-) подключить к черному проводу сигнализации (как можно ближе к разъему, а не корпус автомобиля.

Красный провод сирены (+) подключить к проводу питания (+) сигнализации между разъемом и предохранителем.

Белый провод сирены (положительный триггер) подключить выходу на сирену сигнализации.

ПОДКЛЮЧЕНИЕ К ЦЕНТРАЛЬНОМУ ЗАМКУ

Дополнительный электропривод.

Рис. 4

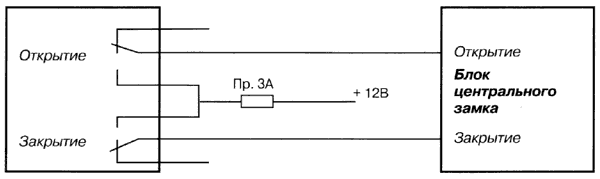

Позитивное управление ЦЗ.

Рис. 5

Негативное управление ЦЗ.

Рис. 6

Пневматический ЦЗ (Audi, Mercedes)

Рис. 7

ПОДКЛЮЧЕНИЕ ДОПОЛНИТЕЛЬНОГО РЕЛЕ К ВЫХОДУ СОСТОЯНИЯ ИЛИ ДОПОЛНИТЕЛЬНОГО КАНАЛА УПРАВЛЕНИЯ.

Рис. 8
