Автосигнализация GUARD

RF-40

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

Противоугонная система GUARD RF-40 предназначена для охраны путем блокировки электрических цепей с использованием радиоэлектрореле. В состав системы входят:

Радиоэлектрореле HOOK-UP типа R1 (с нормально разомкнутыми контактами) - управляемое по радио электронное устройство, собранное в корпусе стандартного автомобильного электрореле;
Радиобрелок с динамическим кодом.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ АВТОСИГНАЛИЗАЦИИ

Рабочая частота . . . . . . . . . . . . . . . . . . . . . . . . . . . . 433,92 МГц
Напряжение питания электрореле . . 10,5 - 15 В (любой полярности)
Ток потребления электрореле. . .. .. . . .. .. . . . .. .. . . .. . 5,5 / 85 мА
Максимальный коммутируемый ток электрореле . . . . . . . . . . . . . 20 А
Рабочий диапазон температур электрореле. . . . . . минус 40 - +85 °С
Число вариантов кода радиобрелока ... . . . . ... . . . . 2 x 10¹⁹
Количество радиобрелоков в системе . . . . . . . . . . . . . . . 1 - 4

Максимальное расстояние взаимодействия между радиобрелоком и радиоэлектрореле (в открытом пространстве при отсутствии радиопомех) - 15 метров.

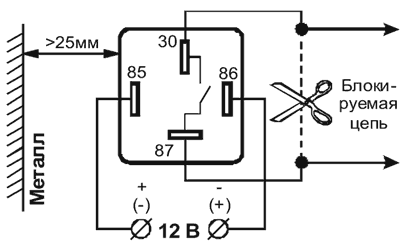

СХЕМА ПОДКЛЮЧЕНИЯ

Расстояние от стенки радиоэлектрореле (со стороны вывода 85) до металлической поверхности должно быть не менее 25 мм.

ПОЛЬЗОВАНИЕ СИСТЕМОЙ

В системе допускается использование радиобрелоков различных охранных систем разработки фирмы "Геолинк-Электроникс". На чертеже приведено расположение кнопок для основных конструктивов используемых радиобрелоков.

Порядок работы

При подключении напряжения питания (12 В любой полярности) к выводам 85, 86 радиоэлектрореле контакты электрореле (выводы 30, 87 радиоэлектрореле) будут разомкнуты, а потребляемый ток составит около 5,5 мА.
При нажатии на кнопку 2 радиобрелока контакты электрореле замыкаются, а потребляемый радиоэлектрореле ток будет равен примерно 85 мА.
При нажатии на кнопку 1 радиобрелока контакты электрореле размыкаются.
При кратковременном (до 5 секунд) пропадании напряжения питания радиоэлектрореле помнит свое включенное радиобрелоком состояние.

Если в течение 5 секунд после размыкания контактов электрореле (по команде радиобрелока) произойдет кратковременное пропадание напряжения питания, то контакты электрореле вернутся в замкнутое состояние.

При выборе блокируемой цепи необходимо иметь в виду, что блокировка во время движения автомобиля не должна приводить к снижению управляемости автомобиля и, как следствие, к созданию аварийных ситуаций.

Обучение радиоэлектрореле новому радиобрелоку

При введении в состав системы новых радиобрелоков (или при утере какого-либо радиобрелока) необходимо провести процесс обучения радиоэлектрореле новому комплекту радиобрелоков.

Непосредственно перед обучением следует собрать все радиобрелоки, которые предполагается использовать в составе системы, и отключить напряжение питания радиоэлектрореле.

При обучении в память радиоэлектрореле можно записать до 4 радиобрелоков. Если радиобрелоков меньше, необходимо заполнить память радиоэлектрореле, записав один из радиобрелоков несколько раз. Это необходимо для уверенности в том, что в память радиоэлектрореле не записаны чужие радиобрелоки.

Для обучения необходимо произвести следующие действия:

Поднести любой радиобрелок вплотную к поверхности радиоэлектрореле со стороны вывода 85

Нажать и удерживать кнопку 1 или 2 радиобрелока.
При нажатой кнопке радиобрелока включить питание радиоэлектрореле
Отпустить нажатую кнопку радиобрелока и кратковременно нажать на нее 2-3 раза. электрореле должно щелкнуть один раз. Это означает, что в память радиоэлектрореле записан первый радиобрелок.
Поднести второй радиобрелок к радиоэлектрореле и кратковременно нажать 2-3 раза кнопку 1 или 2 радиобрелока. электрореле должно щелкнуть два раза. Это означает, что в память радиоэлектрореле записан второй радиобрелок.
Аналогично записать в память радиоэлектрореле третий и четвертый радиобрелоки. При записи третьего радиобрелока электрореле должно щелкнуть три раза, а при записи четвертого радиобрелока - четыре раза
После записи четвертого радиобрелока радиоэлектрореле переходит в рабочий режим.

Перерывы между записями радиобрелоков не должны превышать 3 секунды. В противном случае радиоэлектрореле переходит в рабочий режим, сохраняя в памяти "новые" радиобрелоки и часть "старых", которые были до входа в режим обучения
