Автосигнализация GT

123/125

ИНСТРУКЦИЯ ПОЛЬЗОВАТЕЛЯ

Автомобильная охранная сигнализация GT123/GT125, выполнена в виде автономного моноблока. Сигнализация комплектуется брелками оригинального дизайна и управляется динамическим (Rolling) кодом. Сигнализация GT123/GT125 имеет силовые выходы на электроприводы замков дверей и встроенное электрореле блокировки цепи зажигания. Для охраны салона сигнализацией GT123 используется встроенный ультразвуковой датчик, GT125 ультразвукового датчика не имеет. Сигнализация отключается замком с ключом высокой секретности. Отличается эксплуатационной надежностью и имеет европейский сертификат качества. Сигнализация GT123/GT125 производится в Италии.

ФУНКЦИИ, ВЫПОЛНЯЕМЫЕ АВТОСИГНАЛИЗАЦИЕЙ

Охранные

• Срабатывание при открывании дверей
• Срабатывание при открывании капота или багажника
• Срабатывание при включении зажигания
• Блокировка двигателя от несанкционированного запуска встроенным электрореле
• Срабатывание по сигналу встроенного ультразвукового датчика (только для GT123)
• Срабатывание по сигналу дополнительного датчика (в комплект не входит)

Сервисные

• Автоматическое управление замками дверей при включении и выключении режима охраны
• Автоматическое, пассивное включение режима охраны*
• Длительность работы замков 1/1, 6/6 или 40/1 сек*
• Индикация дефектной зоны при включении режима охраны
• Индикация срабатывания сигнализация с определением последней причины срабатывания
• Паника
• Дистанционное отключение ультразвукового (только для GT123) и дополнительного датчика при включении режима охраны
• Временная отмена сигналов сирены
• Отмена подтверждающих сигналов сирены*

* Функции программируются.

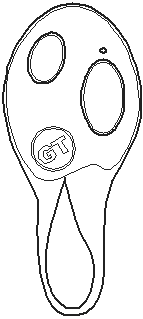

НАЗНАЧЕНИЕ КНОПОК БРЕЛКА

Маленькая кнопка

• Включение и выключение режима "Паника"
• Отмена сигналов сирены до ближайшего выключения режима охраны - нажать при включенном зажигании

Большая кнопка

• Включение и выключение режима охраны
• Включение режима охраны с отключением ультразвукового (только GT123) и дополнительного датчиков - нажать дважды с интервалом не более 2-х секунд

НАЗНАЧЕНИЕ ПРОВОДОВ

* Нумерация контактов в соответствии с маркировкой на кабельном разъеме (розетке).
** Включается в режиме охраны.
*** Цепь замыкается при включении зажигания.
**** Только для GT123

НАЗНАЧЕНИЕ ПРОГРАММИРУЮЩИХ ПЕРЕКЛЮЧАТЕЛЕЙ

SW1- автоматическое пассивное включение режима охраны ON/OFF
SW2- режим записи кодов брелков ON/OFF
SW3- длительность работы замков*
SW4- длительность работы замков*
SW5- подтверждающие звуковые сигналы ON/OFF
SW6- не используется, сохранять в положении OFF

*SW3, SW4 - OFF -длительность работы замков 1 секунда;
SW3 - ON, SW4 - OFF - длительность работы замков 6 секунд;
SW3 - OFF, SW4 - ON - отпирание 1 секунда, запирание 40 секунд.

ВКЛЮЧЕНИЕ РЕЖИМА ОХРАНЫ

Для включения режима охраны, при выключенном зажигании, нажмите большую кнопку брелка. Закроются замки дверей, один раз вспыхнут габаритные фонари, прозвучит один сигнал сирены. Светодиод будет непрерывно светиться в течение 60-и секунд, затем замигает короткими вспышками с частотой около 1 Гц.

Подтверждающие сигналы сирены при включении и выключении режима охраны могут быть отменены установкой переключателя SW5 в положение OFF.

Цепь зажигания и датчик капота (багажника) включаются в охрану через 5 секунд после включения режима охраны, датчик дверей, а также выходы ультразвукового (только для GT123) и дополнительного датчиков - через 60 секунд. Если сигнализация обнаружит активный датчик по окончании пассивного периода (5 секунд или 60 секунд в зависимости от типа датчика) включится тревога.

При включении режима охраны с активным датчиком дверей (по причине незакрытой двери, неисправного датчика, или работы салонного освещения) длительность звуковых и световых подтверждающих сигналов удваивается.

Ультразвуковой и дополнительный датчики могут быть временно отключены при включении режима охраны. Для этого при включении режима охраны нажмите большую кнопку брелка дважды с интервалом не более двух секунд. Выключение датчиков будет подтверждено дополнительной вспышкой габаритных фонарей.

Пассивное, автоматическое включение режима охраны, если оно запрограммировано (переключатель SW1 должен быть в положении ON), выполняется через 20 секунд после выключения зажигания и закрывания дверей. В течение 20 секунд светодиод мигает с частотой около 5 Гц. Повторное открывание дверей в течение 20 секунд прерывает отсчет времени, светодиод при этом гаснет, а после закрывания дверей отсчет времени возобновляется с начала. Открывание багажника или капота (светодиод при этом непрерывно светится) также прерывает отсчет времени, но после закрывания багажника или капота отсчет времени продолжается с того момента как он прервался. Замки дверей при автоматическом, пассивном включении режима охраны не закрываются.

С момента включения режима охраны, как только засветится светодиод, цепь блокировки не замыкается при включении зажигания

ТРЕВОГА

При активизации датчиков, т.е. при открывании дверей, капота багажника, включении зажигания, срабатывании ультразвукового (только для GT123) или дополнительного датчика, а также при отключении питания или падении напряжения в бортовой сети ниже 6В, в режиме охраны сигнализация включает режим тревоги. Длительность одного цикла тревоги 28 секунд. При этом звучит сирена, мигают габаритные фонари.

Общее количество тревог, вызванных срабатыванием ультразвукового и дополнительного датчиков, в одном цикле включения охраны - не более пяти, после чего выходы датчиков игнорируются до следующего включения режима охраны.

ВЫКЛЮЧЕНИЕ РЕЖИМА ОХРАНЫ

Для выключения режима охраны нажмите большую кнопку брелка. Откроются замки дверей, два раза вспыхнут габаритные фонари, прозвучат два сигнала сирены, светодиод погаснет. После выключения режима охраны контакты встроенного электрореле блокировки замкнутся при включении зажигания.

Подтверждающие сигналы сирены при включении и выключении режима охраны могут быть отменены установкой переключателя SW5 в положение OFF.

Если после выключения режима охраны последуют не два, а четыре звуковых и световых сигнала, это означает, что сигнализация срабатывала в период охраны. Причину последнего срабатывания можно выяснить по показаниям светодиодного индикатора, который до момента включения зажигания будет работать в режиме "несколько вспышек - пауза". Количество вспышек означает срабатывание датчиков:

• 1 вспышка - ультразвукового (только для GT123) или дополнительного датчика;
• четыре вспышки - датчика двери;
• пять вспышек - датчика капота (багажника);
• шесть вспышек - включения зажигания;
• семь вспышек - отключения питания.

ПАНИКА

Режим "паника" включает один цикл тревоги длительностью 2 минуты. Цепь зажигания во время "паники" блокируется. Для включения режима, при выключенном зажигании, нажмите малую кнопку брелка. Для досрочного прерывания режима "паника", также нажмите малую кнопку брелка.

ВРЕМЕННАЯ ОТМЕНА СИГНАЛОВ СИРЕНЫ

Сигналы сирены в режиме тревоги и паники могут быть заранее отменены. Для этого при включенном зажигании нажмите малую кнопку брелка, светодиод вспыхнет один раз. Сигналы сирены в режиме тревоги и паники отменяются, таким образом, на весь период до ближайшего выключения режима охраны. Отмена сигналов сирены не распространяется на подтверждающие сигналы при включении и выключении режима охраны.

АВАРИЙНОЕ ВЫКЛЮЧЕНИЕ РЕЖИМА ОХРАНЫ И СЛУЖЕБНЫЙ РЕЖИМ

Для аварийного выключения режима охраны в случае утери или неисправности брелка, откройте дверь, сигнализация включит тревогу, откройте капот и выключите сигнализацию ключом. Светодиод будет непрерывно светиться, тревога и блокировка выключатся, сигнализация перейдет в служебный режим.

Выключение сигнализации ключом в любом режиме переводит сигнализацию в служебный режим, при котором все функции сигнализации отключены. Сохраняется состояние сигнализации в режиме охраны или тревоги при последующем включении ключом.

РЕГУЛИРОВКА ЧУВСТВИТЕЛЬНОСТИ УЛЬТРАЗВУКОВОГО ДАТЧИКА (только для GT123)

Потенциометр, регулирующий чувствительность ультразвукового датчика выведен под съемную крышку дополнительного окна в корпусе моноблока. Регулировка необходима для согласования чувствительности датчика с размерами салона автомобиля. Завышение чувствительности ультразвукового датчика приводит к ложным срабатываниям, особенно в зимнее время, из-за изменения тепловых потоков воздуха в салоне.

ЗАПИСЬ КОДОВ БРЕЛКОВ В ПАМЯТЬ

Всего в память устройства могут быть записаны коды четырех брелков, причем код одного и того же брелка может быть записан неоднократно, а при записи пятого кода стирается код записанный первым, и т. д.

Для записи кодов брелков:

1. Выключите режим охраны.
2. Снимите съемную крышку на корпусе блока, расположенную рядом с замком.
3. Установите программный переключатель SW2 в положение ON.
4. Включите зажигание
5. Нажмите кнопку брелка, код которого Вы хотите записать. Засветится светодиод состояния. Удерживайте кнопку брелка до тех пор, пока светится светодиод, и немедленно отпустите ее, когда светодиод погаснет. При необходимости запишите таким же образом коды следующих брелков.
6. Выключите зажигание.
7. Установите программный переключатель SW2 в положение OFF.
8. Проверьте работоспособность всех рабочих брелков.
9. Установите на место крышку.

Для стирания кодов потерянных брелков запишите коды рабочих брелков повторно, так, чтобы заполнить память устройства.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ АВТОСИГНАЛИЗАЦИИ
