Автосигнализация FALCON

TIS - 08

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

ТЕКУЩЕЕ СОСТОЯНИЕ:

Светодиодный индикатор загорается 1 раз в две секунды, показывая работоспособность системы

НАЧАЛО РАБОТЫ:

1. Поверните ключ зажигания в положение ON. Светодиодный индикатор будет мигать с частотой 10 раз в секунду показывая, что система готова к работе.
2. В течении 10 секунд после включения зажигания необходимо поднести брелок-транспондер к месту, где установлена антенна. Светодиодный индикатор погаснет и загорится один раз в течении одной секунды, после чего подается питание на стартер. Если по истечении 10 секунд брелок-транспондер не был поднесен к зоне установки антенны, то светодиодный индикатор начнет мигать с частотой 1 раз в секунду и завести двигатель в этом случае будет невозможно.
3. После запуска двигателя светодиодный индикатор погаснет. Через 15 секунд после выключения зажигания система войдет в дежурный режим и индикатор начнет мигать с частотой один раз в секунду.

СТИРАНИЕ КОДА БРЕЛОКА-ТРАНСПОНДЕРА ИЗ ПАМЯТИ

• Удерживая кнопку-программатор в нажатом положении, поверните ключ зажигания в положение ON. Светодиодный индикатор загорится на 10 секунд, затем погаснет. Это означает, что коды брелоков-транспондеров теперь стерты из памяти. Отпустите кнопку-программатор и поверните ключ зажигания в положение OFF.
• После этого система войдет в дежурный режим.

ПРОГРАММИРОВАНИЕ НОВОГО БРЕЛОКА-ТРАНСПОНДЕРА

1. Удерживая кнопку-программатор в нажатом положении, поверните ключ зажигания в положение ON. Светодиодный индикатор загорится. Отпустите кнопку-программатор в пределах 10 секунд. Светодиодный индикатор будет мигать с частотой 10 раз в секунду, показывая, что система готова к программированию.
2. Поднесите новый брелок-передатчик к зоне установки антенны в течении 10 секунд. Светодиодный индикатор погаснет после запоминания кода нового брелока или будет гореть с частотой 1 раз в секунду после истечения времени программирования без запоминания нового кода.
3. Поверните ключ зажигания в положение OFF. Через 15 секунд система войдет в дежурный режим.
4. Повторите пункты 1, 2 и 4. Система может запомнить до 15 брелоков-транспондеров. После программирования 16-го брелока произойдет автоматическое стирание первого, запрограммированного ранее, брелока-транспондера.

РЕКОМЕНДАЦИИ К УСТАНОВКЕ

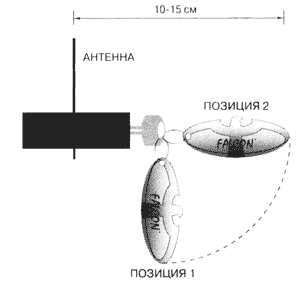

РЕКОМЕНДУЕМОЕ МЕСТОПОЛОЖЕНИЕ ДЛЯ УСТАНОВКИ ГИБКОЙ АНТЕННЫ

1. Антенну следует установить так, чтобы брелок-транспондер можно было бы поднести к ней на расстояние не более 10-15 см.
2. Антенна устанавливается с учетом условий наилучшей чувствительности сигнала от брелока-транспондера.
3. Попробуйте перемещать брелок-транспондер из позиции А в позицию В и обратно. Повторите пункт 2 для поиска наилучшей чувствительности сигнала от брелока-транспондера относительно антенны.
4. После нахождения наилучшего местоположения антенны, пожалуйста закрепите ее.

УСТАНОВКА

Пример 1. Подключение сирены к выходу управления

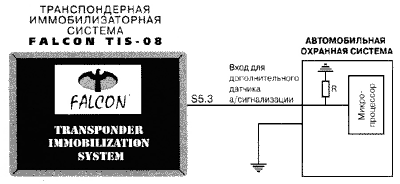

Пример 2. Подключение к автосигнализации

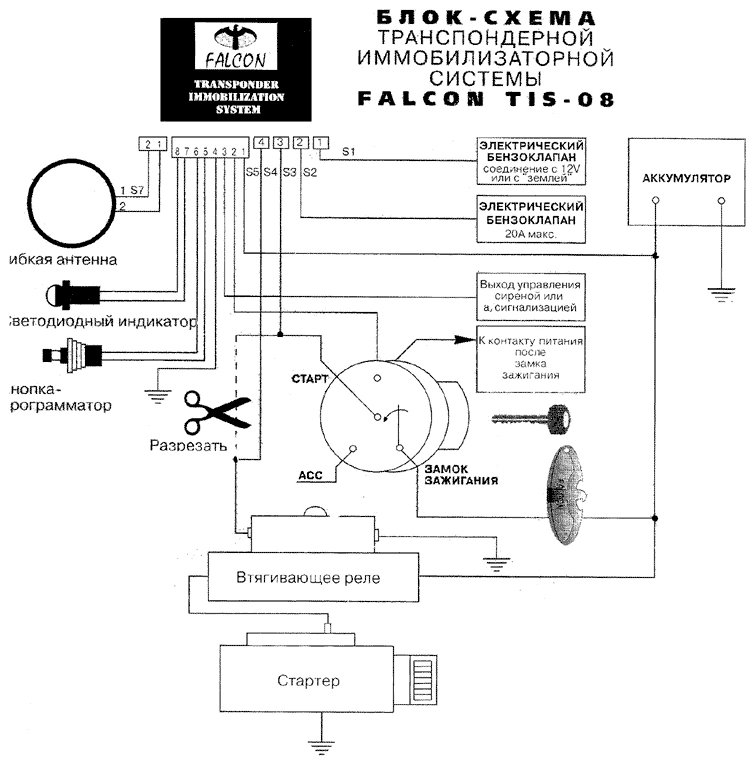

СХЕМА УСТАНОВКИ

Описание контактов разъема:

S1 , S2 - К электрическому бензонасосу
S3 , S4 - К стартеру
S5.1 - +12V
S5.2 - К замку зажигания
S5.3 - Выход управления сиреной или автосигнализацией: 12V, 300mA макс.
S5.4 - Земляной вывод
S5.5 - S5.6 Кнопка - программатор
S5.7 - S5.8 Светодиодный индикатор
S7.1 - S7.2 Антенна
