Автосигнализация ELITA

007

Инструкция по инсталляции

Автомобильная охранная система ELITA 007 выпускается в двух модификациях:

• модель с функцией "Иммобилайзера" (маркируется красным цветом антенны);
• модель с функцией "Anti - hijack" (маркируется зеленым цветом антенны).

Все настройки происходят путем закорачивания входов / выходов системы и последующим ее подключением к питанию.

1. ELITA 007 с функцией "Иммобилайзера"

1.1. Отпирание дверей

Двери могут отпираться: сразу при выключении автосигнализации, либо после выключения автосигнализации в течение трех секунд, повторным нажатием кнопки M брелока. Для переключения режима отпирания дверей необходимо:

• отключить питание системы;
• отключить цепь 10 от замка зажигания двигателя;
• отключить цепь 5 от сирены;

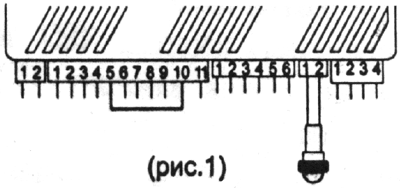

• закоротить цепи 5 и 10 (рис.1);
• на одну секунду подключить питание системы;
• разомкнуть цепи 5 и 10, соединить их согласно рекомендуемой схеме, подключить питание системы.

1.2. Реагирование на сигнал датчика

В зависимости от типа, качества, чувствительности используемого датчика необходимо установить, сколько раз после включения сигнализации система будет реагировать на срабатывание датчика. Порядок установки:

• отключить питание системы;
• отключить датчик;

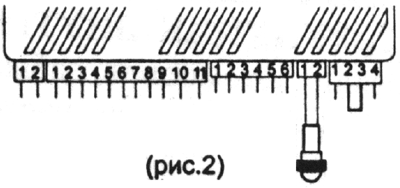

• закоротить контакты 2 и 3 разъема для подключения датчика (рис.2);
• подключить светодиод системы;
• подключить питание системы и подсчитав количество вспышек светодиода, равное требуемому количеству срабатываний системы, отключить питание;
• - разомкнуть контакты 2 и 3 разъема для подключения датчика

1.3. Контроль дверей при включении сигнализации

Если цепь 4 или 5 подключается к лампе освещения салона необходимо установить, чтобы при включении сигнализации система начинала контролировать двери не раньше, чем погаснет лампа освещения салона.

Порядок установки:

• определить время, в течение которого гаснет лампа освещения салона;
• отключить питание системы;
• отключить датчик,

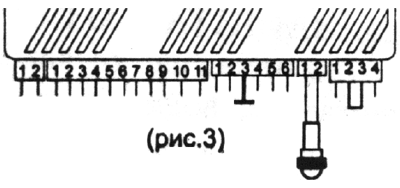

• закоротить контакты 2 и 3 разъема для подключения датчика (рис.3);
• подключить светодиод системы;
• соединить цепь 3 с "массой";
• подключить питание системы и подсчитав количество вспышек светодиода, равное времени, в течении которого гаснет лампа освещения салона (в секундах), отключить питание системы;
• разомкнуть контакты 2 и 3 разъема для подключения датчика, отключить цепь ф от "массы".

1.4. Первый канал управления (1КУ)

Если нет возможности надежно спрятать в автомобиле охранную систему рекомендуется 1КУ использовать для управления электрореле блокировки (переключатель системы SW2 в положении "OFF")

Если переключатель системы SW2 в положении "ON", при включении автосигнализации 1КУ генерирует импульс программируемой длительности, назначение которого - закрыть автоматические окна автомобиля или электрический люк.

Длительность импульса программируется так:

• определить, сколько времени занимает закрытие окон или люка;
• отключить питание системы;

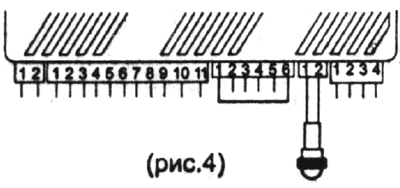

• отключить цепь 1 от электрореле, цепь 6 от капота / багажника или кнопки "Anti - hijack"; (рис.4)
• закоротить цепи 1 и 6 (рис.4);
• подключить питание системы на время, занимающее закрытия окон и люка, отключить питание системы;
• разомкнуть цепи 1 и 6.

1.5. Второй канал управления (2КУ)

2КУ это универсальный выход, позволяющий:

1. генерировать импульс программируемой длительности после нажатия кнопки I (назначение - управление электрическим замком капота);
2. выдавать постоянный "минус" или "разомкнутую цепь" после нажатия кнопки I (назначение - управление радар - детектором или питанием сирены);
3. генерировать импульс программируемой длительности, когда при включенной сигнализации включается зажигание или открываются двери, капот / багажник (назначение - управление пейджером);
4. генерировать импульс программируемой длительности, когда при включенной сигнализации включается зажигание, срабатывает датчик или открываются двери, капот / багажник (назначение - управление пейджером)

1.6. Задание функции 2КУ

Первый шаг: задается будет ли 2КУ управляться кнопкой I или будет генерировать сигнал для пейджера. Переключается следующим образом:

• отключить от системы все цепи;

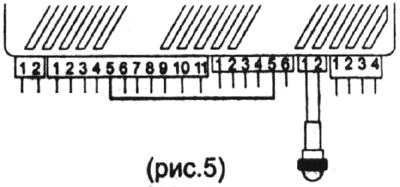

• замкнуть цепи 5 и 5 (рис.5);
• за одну секунду подключить питание;
• разомкнуть цепи 5 и 5;

Примечание: если 2КУ установлен для управления пейджером, то при нажатии на кнопку I дольше чем на 1,5 секунды, на выходе сирены появляется сигнал.

Второй шаг - выбор функции между 1.5.а или 1.5.b и между 1.5.c или 1.5.d.

Переключается так:

• отключить от системы все цепи;

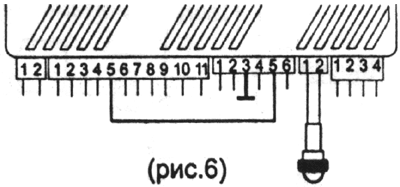

• замкнуть цепи 5 и 5 (рис.6);
• соединить цепь 3 с "массой";
• на одну секунду подключить питание.

1.7. Программирование длительности импульса 2КУ

Длительность импульса программируется так:

• определить, сколько времени должен длится импульс;
• отключить питание системы;
• отключить цепь 2 от электрореле, цепь 6 от капота / багажника или кнопки "Anti-hijack";
• закоротить цепи 2 и 6 (рис.7);
• подключить питание системы на время длительности импульса, отключить питание системы;
• разомкнуть цепи 2 и 6.

2. "ELITA 007" с функцией "Anti - hijack"

2.1. Отпирание дверей (смотрите пункт 1.1.)

2.2. Реагирование на сигнал датчика.

После включения сигнализации система будет реагировать на срабатывание датчика 5 раз.

2.3. Контроль дверей при включении сигнализации.

При включении сигнализации система начинает контролировать дверные выключатели через 5 секунд.

2.4. Первый канал управления (1КУ) (смотрите пункт 1.4.)

2.5. Режим "2КУ"

При нажатии кнопки I брелока выдается импульс в 1 секунду во второй канал управления.

При продолжительном нажатии кнопки импульс продлевается.

2.6. Режим "Предупреждения"

При нажатой кнопке I брелока система сигнализирует сиреной, пока кнопка не будет отпущена.

2.7. Выбор между режимами "2КУ" и "Предупреждения"

Выбирается следующим образом:

• отключить от системы все цепи;
• замкнуть цепи 5 и 5 (рис.5);
• на одну секунду подключить питание;
• разомкнуть цепи 5 и 5

Схема соединений для моделей с функцией "Иммобилайзера"

Программирование брелоков

1. отключите питание системы;
2. закоротите перемычку J1 ;
3. включите питание системы, светодиод системы должен периодически мерцать;
4. не выключая питание системы, отключите перемычку J1;
5. синхронно нажмите кнопки M и I брелока и держите, пока светодиод системы продолжительно мигнет;
6. повторите пункт (e) для каждого программируемого брелока (до 5 брелоков для версии с функцией "иммобилайзера" и до 2 брелоков для версии с функцией "Anti - hijack");
7. выключите питание системы.
