Автосигнализация CLIFFORD

IntelliGuard Millennia

Инструкция по установке сигнализации

Важная информация

1. Никогда не отсоединяйте кабели от аккумуляторной батареи! Подключения к аккумуляторной батарее осуществляйте, сняв гайки с клемм кабелей аккумуляторной батареи, не отсоединяя при этом сами клеммы.
2. Перед тем, как начать установку системы, выключите внутреннее освещение салона или отключите предохранитель внутреннего освещения. В противном случае из-за того, что двери автомобиля будут во время установки системы постоянно открыты, заряд аккумуляторной батареи будет расходоваться бесполезно.
3. Используйте только вольтметр. Не используйте для проверки проводов лампу. Проверочная лампа потребляет ток такой величины, который может привести к повреждению бортового компьютера автомобиля, а при проверке не того провода может произойти выброс пневмоподушек безопасности автомобиля.
4. При осуществлении всех соединений применяйте входящие в комплект соединители обжимного типа или пайку с использованием термоусаживающейся изоляционной трубки. Никогда не используйте соединители врезного типа.
5. Провода заземления и питания системы прокладывайте прямо к аккумуляторной батарее или блоку предохранителей автомобиля.
6. Соединительные провода должны быть как можно короче. При необходимости небольшого удлинения штатного провода системы удлинительный провод должен иметь такое же сечение, что и удлиняемый провод системы; удлинительные провода большой длины должны иметь большее сечение. Никогда не используйте провода, предназначенные для подключения динамиков!
7. Перед началом установки системы обсудите с владельцем автомобиля места установки светодиодного индикатора, переключателя ввода персонального кода и других компонентов системы.
8. Никогда не устанавливайте компоненты системы и не прокладывайте провода рядом с движущимися деталями автомобиля или теми деталями, которые нагреваются до высокой температуры. Компоненты сигнализации Clifford не должны препятствовать нормальному обслуживанию или функционированию автомобиля.
9. Никогда не устанавливайте никакие датчики системы Clifford в отсеке двигателя автомобиля (за исключением датчика удара OmniSensor).
10. Для обеспечения правильности установки и проверки системы в точности следуйте процедуре "Последовательность установки".
11. Положите Руководство пользователя в "бардачок" автомобиля.

Рекомендации для установщиков

1. Настоятельно рекомендуется устанавливать центральный блок системы в местах, исключающих попадание влаги и других веществ, приводящих к коррозии. Для предотвращения осаждения конденсата на внутренней поверхности корпуса центрального блока системы не рекомендуется прикручивать блок непосредственно к металлическим поверхностям (при установке необходимо между корпусом блока и металлической поверхностью проложить термоизолирующий материал: пластик, плотный поролон и т.п.). Центральный блок рекомендуется устанавливать таким образом, чтобы разъем с проводкой подходил к блоку снизу. Несоблюдение этих простых правил может привести к выходу системы из строя. Рекламации по данному поводу приниматься не будут (в связи с применением многослойной печати и высокой плотностью поверхностного монтажа, блоки, вышедшие из строя в результате попадания влаги и т.п., ни ремонту, ни восстановлению не подлежат).
2. Выходы дополнительных каналов (A, B, C) рассчитаны на подключение электрореле (максимальный ток 250 мА). Рекомендуется, по возможности, использовать электрореле с минимальным потребляемым током, что позволит избежать перегрузки выходных транзисторов микросхемы (суммарный ток выходов микросхемы не более 500 мА).
3. Перед разрывом (внешнем дублировании) какой либо цепи электрической системы автомобиля обязательно измерьте протекающее в ней действующее значение тока, после чего сопоставьте данные измерений с приведенной ниже таблицей. Если значение тока, полученное при измерении, больше значения, указанного в таблице, или равно ему, то необходимо установить более мощное внешнее электрореле, а штатное электрореле системы использовать только в качестве управляющего. Игнорирование данных условий может привести к выходу из строя печатного монтажа или электрореле, находящихся внутри центрального блока системы.

   Наименование цепи	Максимальное значение тока (Амперы)
   Цепь габаритных огней	10
   Цепь управления фарами	15
   Цепь встроенных силовых блокировок	10
   Цепь управления приводами дверных замков (силовая). Примечание: данная цепь рассчитана на использование 2 приводов.	15
   Цепь стоп-сигналов	10
   Беспроводный иммобилайзер Wireless Immobilizer	10

4. Настоятельно рекомендуется устанавливать центральный блок системы на максимально возможном расстоянии от источников электромагнитных помех: бортового компьютера автомобиля, кондиционера, колодки с электрореле и т.п.
5. Провода питания центрального блока системы (как "+", так и "-") необходимо подключать непосредственно к аккумуляторной батарее автомобиля. Категорически не рекомендуется подключать провод "-" питания (черный провод "ground -"/"масса") к кузову автомобиля.
6. Категорически не рекомендуется заниматься самостоятельным ремонтом. Системы, которые вскрывались для ремонта и паялись, будут возвращены клиентам. Гарантия на данные изделия автоматически аннулируется.

Стандартные функции системы IntelliGuard Millennia

• Гарантия на весь срок владения (условия гарантии приводятся в гарантийном талоне).
• Два пульта дистанционного управления системой
• Технология защиты цифровых кодов от перехвата (Anti-CodeGrabbing) ACG 2.
• Приемник, обеспечивающий увеличенный радиус действия пультов дистанционного управления системой.
• Звуковое предупреждение о низком уровне заряда батарейки питания пульта дистанционного управления.
• Встроенный иммобилайзер с возможностью блокировки двух электрических цепей автомобиля (Two-Point Immobilizer ).
• Беспроводный иммобилайзер (Wireless Immobilizer ).
• Цифровой датчик наклона/движения с автоматической настройкой.
• Цифровой двухзоновый микроволновый датчик Dual-Zone Proximity Sensor 4.
• Запатентованный надежный кодированный режим временного отключения охраны (UltraSecure Coded Valet Mode ).
• Подсистема автоматизации работы фар автомобиля NightVision .
• Автоматическая задержка на определенное время выключения внешних осветительных приборов после постановки автомобиля на парковку.
• Встроенное электрореле для дистанционного включения фар автомобиля.
• Функция TotalRecall: запоминание восьми последних триггеров и датчиков, вызвавших срабатывание системы.
• Программируемая пользователем усовершенствованная функция автоматической постановки системы на охрану AutoArming.
• Встроенная подсистема автоматизации закрывания окон автомобиля (Window RollUp).
• Программируемая пользователем возможность дистанционного включения и выключения сервисного режима Valet.
• Встроенная противоугонная система BlackJax.
• Возможность использования дополнительного интерфейса DataPort и программного обеспечения CliffNet Wizard Pro для настройки и программирования системы.
• Функция FACT для контроля и проверок ложных срабатываний системы.
• Разъемы подключения светодиодного индикатора, датчика, приемника, обеспечивающего расширенный радиус действия пультов дистанционного управления системой, и переключателя PlainView 2 с готовой проводкой.
• Сирена SmartSiren 4 с независимым питанием.
• Возможность выбора любого из двух уровней громкости звуковых сигналов подтверждения сирены и долговременного отключения этих сигналов.
• Возможность отключения звучания сирены с пульта дистанционного управления.
• Встроенные электрореле для запирания и отпирания дверей автомобиля с пульта дистанционного управления.
• Программируемая пользователем функция автоматического запирания дверей автомобиля (AutoLock).
• Программируемая пользователем функция автоматического отпирания дверей автомобиля (AutoUnLock).
• Встроенный электронный таймер.
• Выход Turbo Timer (охлаждение двигателей с турбонаддувом с использованием таймера).
• Управление дополнительными устройствами с помощью цифровой шины CliffNet DataPort.
• Возможность открывания дверей автомобиля и включения дополнительных устройств с пульта дистанционного управления даже в режиме Valet.
• Включение режима "Паника" с пульта дистанционного управления с запиранием или отпиранием дверей автомобиля, которое основывается на том, включено зажигание автомобиля или нет.
• Функция дистанционного открывания багажника.
• Встроенные электрореле для раздельного управления двумя цепями габаритных огней автомобиля.
• Дистанционное управление внутрисалонным освещением автомобиля.
• Запатентованная функция самодиагностики Smart AutoTesting .
• Запатентованная функция отключения неисправных триггеров и датчиков Malfunction AutoBypass с сохранением работоспособности системы и охраны автомобиля обеспечивает также и автоматическую повторную проверку отключенных триггеров и датчиков.
• Запатентованная функция предупреждения о попытке проникновения.
• Запатентованная функция программирования кодов дополнительных пультов дистанционного управления и распознавания сигналов управления, подаваемых с разных пультов дистанционного управления.
• Возможность стирания всех пультов дистанционного управления из памяти системы.
• Возможность управления с одного пульта дистанционного управления системами, установленными на нескольких автомобилях.
• Яркий светодиодный индикатор состояния с автоматическим режимом экономии заряда аккумуляторной батареи автомобиля.
• Входы для подключения нескольких датчиков или триггеров.
• Энергонезависимая память запоминания последних установок системы SmartPowerUp 2.
• Программирование с использованием функции SecureAccess .
• Усовершенствованный микропроцессор, выполненный по КМОП-технологии.
• Разъемы подключения системы с готовой проводкой.
• Три дополнительных выхода с возможностью программирования типа выходного сигнала.
• Автоматическая подача управляющего сигнала на дополнительный выход C при постановке системы на охрану для закрывания всех окон автомобиля.
• Программируемая при установке функция "Предупреждение о неплотно закрытой двери автомобиля, либо задержка выключения внутрисалонного освещения автомобиля".

Компоненты системы

В комплект системы IntelliGuard Millennia входят следующие компоненты:

• Один 24-контактный разъем с готовой проводкой.
• Один 14-контактный разъем с готовой проводкой.
• Один блок управления системой IntelliGuard Millennia.
• Один цифровой двухзоновый микроволновый датчик Dual-Zone Proximity Sensor 4.
• Один цифровой датчик наклона/движения.
• Один датчик освещения системы NightVision.
• Один беспроводный иммобилайзер (Wireless Immobilizer ).
• Один приемник с расширенным радиусом действия.
• Один переключатель PlainView 2 для ввода персонального кода снятия системы с охраны, включения сервисного режима Valet и входа в режим программирования системы.
• Одна сирена SmartSiren 4 с независимым питанием.
• Один набор металлических крепежных изделий.
• Одно руководство пользователя.
• Одна форма для записи местоположения беспроводного иммобилайзера.
• Два передатчика для дистанционного управления системой.
• Две наклейки на стекла автомобиля.
• Один светодиодный индикатор состояния системы.

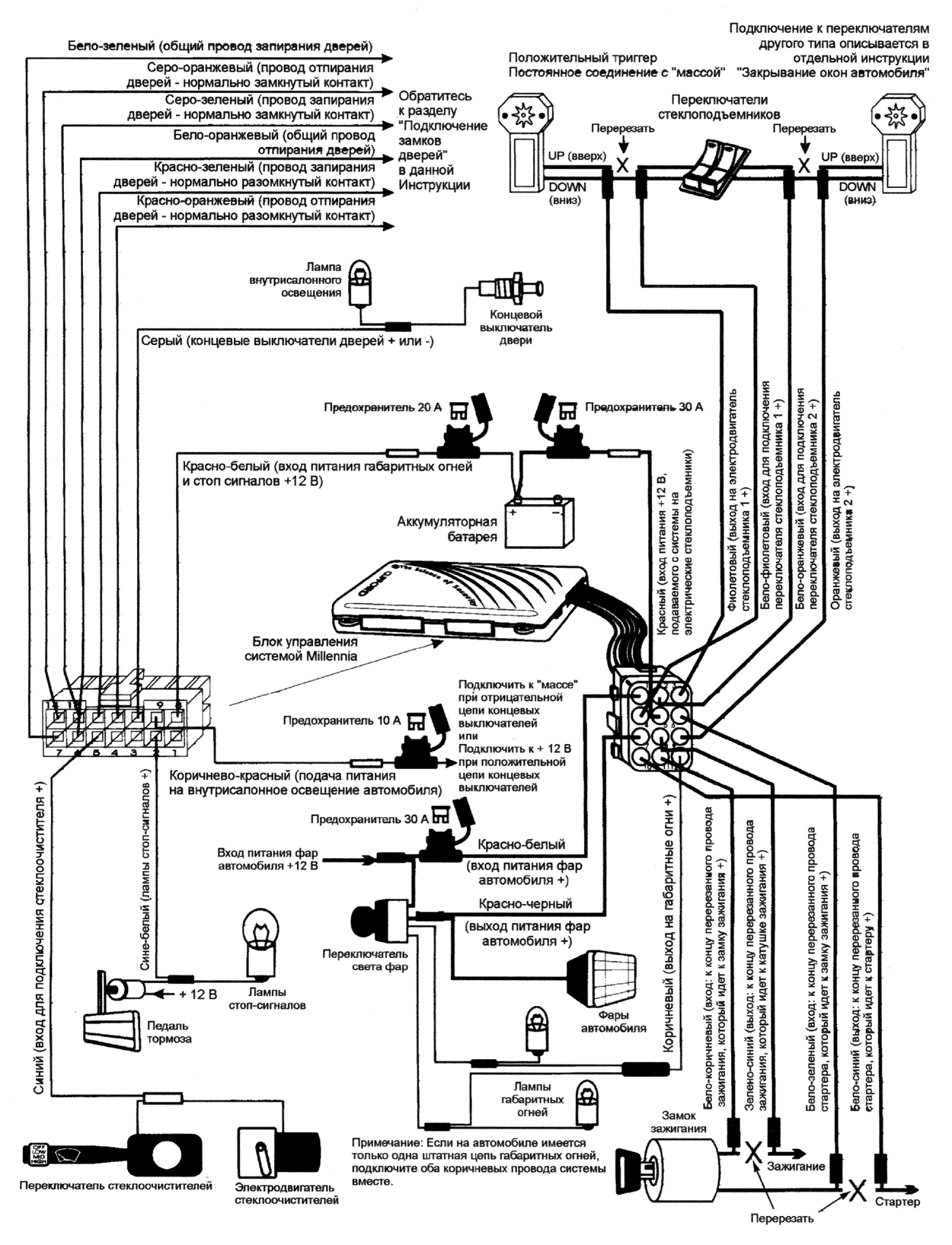

Блок управления системой IntelliGuard Millennia: описание проводов 24-контактного разъема

Блок управления системой IntelliGuard Millennia: описание проводов 12-контактного разъема

Блок управления системой IntelliGuard Millennia: описание проводов 14-контактного разъема

Подключения, выполняемые в пассажирском салоне

Блок управления системы и приемник с увеличенным радиусом действия

Блок управления системы IntelliGuard Millennia должен быть установлен внутри салона автомобиля. Ни при каких условиях данный блок не должен устанавливаться под капотом или в другом подобном месте, где на него может оказываться неблагоприятное внешнее воздействие.

1. Выберите за приборной панелью место для установки и закрепления с помощью входящего в комплект проволочного крепления блока управления системой. Не закрепляйте блок окончательно до тех пор, пока не подключите все провода и не проверите работу всей системы.
2. Подключите к блоку управления модуль приемника, обеспечивающий увеличенную дальность действия пультов управления системой. Закрепите приемник подальше от блока управления, проложите антенну вдоль стойки окна и закрепите ее на ветровом стекле, или проложите антенну под приборной панелью подальше от металлических поверхностей. Ориентация и местоположение приемника будут влиять на расстояние дистанционного управления системой. Никогда не сворачивайте лишний кабель или провод антенны. При прокладывании провода не перегибайте его слишком сильно.

Триггер дверей и подача питания на внутреннее освещение салона

Пожалуйста, обратитесь к отдельной инструкции "Триггер дверей и подача питания на внутреннее освещение салона", где приведена информация по проверке полярности и подключению.

Подключение замков дверей

Пожалуйста, обратитесь к отдельной инструкции "Замки дверей", где приведена информация по типам цепей и подключению.

Светодиодный индикатор состояния

Выберите подходящее место на приборной панели или консоли, в котором светодиодный индикатор будет хорошо виден через все окна автомобиля. Обсудите место установки с владельцем автомобиля.

1. Убедившись в том, что в выбранной вами точке достаточно места для установки светодиода, просверлите отверстие диаметром 8 мм (5/16 дюйма) и протяните через него провода.
2. Соедините разъемы проводов светодиода с разъемами фиолетового и черного проводов, идущих от 24-контактного разъема системы.
3. Установите светодиод на место в отверстие.

Переключатель PlainView 2, используемый для ввода персонального кода и программирования системы

1. Обсудите место установки переключателя с владельцем автомобиля. Переключатель должен находиться в таком месте, где водитель может легко им пользоваться.
2. Убедитесь в том, что в выбранной вами точке достаточно места для установки переключателя.
3. Просверлите отверстие диаметром 8 мм (5/16 дюйма) и протяните через него провода, идущие от переключателя.
4. Переключатель, а также белый и черный провода, идущие от 24-контактного разъема блока управления, имеют разъемы с фиксацией. Соедините их между собой.

Функция автоматизации работы фар автомобиля NightVision

1. Установите датчик освещения на свободном месте на приборной панели автомобиля. Датчик освещения должен располагаться таким образом, чтобы свет, проходящий через ветровое стекло автомобиля, попадал в "глазок" датчика.
2. Соедините черный двухпроводный кабель, идущий от датчика освещения, с серым двухпроводным кабелем, идущим от 24-контактного разъема системы, используя входящие в комплект стыковые соединители, после чего опрессуйте их для надежного соединения проводов.
3. С помощью вольтметра постоянного тока проверьте выходной провод переключателя стеклоочистителей, идущий к электродвигателю стеклоочистителей. Если при включении стеклоочистителей на проводе появляется положительная полярность, подключите синий провод, идущий от 14-контактного разъема системы, к проводу, идущему от переключателя к электродвигателю стеклоочистителей. Если же на проводе появляется отрицательная полярность, подключите к проводу, который идет от переключателя к электродвигателю стеклоочистителей, сине-желтый провод 24-контактного разъема системы. Заизолируйте соединение изоляционной лентой.
4. На переключателе света фар автомобиля найдите тот провод, на котором при включении фар изменяется полярность. Подключите к нему красно-черный провод 12-контактного разъема системы. Если при включенных фарах на данном проводе будет положительная полярность, подключите красно-белый провод 12-контактного разъема системы к проводу питания +12 В. Если при включенных фарах на данном проводе будет отрицательная полярность, подключите красно-белый провод 12-контактного разъема системы к "массе".

Дистанционно настраиваемый двухзоновый микроволновый датчик Dual-Zone Proximity Sensor

Высоко эффективный микроволновый датчик нового поколения защищен от вибраций, возникающих из-за ветра и температуры, которые обычно приводят к ложным срабатываниям ультразвуковых датчиков. Датчик должен быть закреплен на металлической поверхности и направлен лицевой стороной в сторону пассажирского салона автомобиля. Он должен располагаться как можно ближе к центру пассажирского салона. Рекомендуются следующие места установки: в пределах центральной консоли, за приборной панелью автомобиля, под ковровым покрытием пола автомобиля в центральной приподнятой части или даже под обивкой крыши. При выборе места для установки датчика всегда учитывайте, что металлические поверхности, краска типа металлик, пластик, окрашенный краской типа металлик, а также материал отделки окон, в котором используется металлическая сетка, будут препятствовать нормальной работе микроволнового датчика. Постарайтесь не установливать датчик под тем местом, где владелец автомобиля может хранить монеты, компакт-диски или кассеты (пленка которых имеет покрытие из оксида железа). Микроволны данного датчика могут проходить через неметаллические материалы, такие как пластик, ткань или ковровое покрытие.

1. Временно закрепите датчик в предполагаемом месте установки. Не закрепляйте его окончательно до окончания настройки и проверки чувствительности датчика (возможно, вам потребуется установить датчик в другом месте, поэтому не закрепляйте его окончательно до завершения всех проверок).
2. Подключите к радарному датчику разъем, от которого идут черный, бело-синий и красно-черный провода. После этого закрепите провода с помощью кабельной стяжки.

Цифровой датчик наклона и движения

Найдите твердую горизонтальную поверхность в пределах пассажирского салона автомобиля (например, под сиденьем или под приборной панелью) и подготовьте это место для установки датчика. Никогда не устанавливайте датчик на полу в центре салона над трансмиссией, потому что быстрое нагревание может повлиять на его чувствительность. Датчик закрепляется с помощью входящей в комплект двухсторонней клейкой ленты, поэтому место установки должно быть тщательно очищено.

1. Закрепите датчик на чистой горизонтальной поверхности с помощью входящей в комплект двухсторонней клейкой ленты.
2. Подключите к разъему на цифровом датчике наклона и движения разъем зеленого, оранжевого, красного и черного проводов, идущих от 24-контактного разъема системы, затем закрепите провода с помощью кабельной стяжки.

Примечание: Цифровой датчик наклона и движения включается в работу через 10 секунд после постановки системы IntelliGuard Millennia на охрану. Некоторые автомобили, такие, например, как Range Rover или Citroen, опускаются после выключения зажигания, поэтому задержка перед включением данного датчика на таких автомобилях должна быть больше. Для увеличения задержки перережьте провод-перемычку на данном датчике - это обеспечит двухминутную задержку включения датчика.

Триггер багажника

Если штатная цепь включения лампы освещения багажника автомобиля имеет отрицательную полярность, ее можно соединить с блоком IntelliGuard Millennia напрямую (если штатная цепь включения лампы освещения багажника автомобиля имеет положительную полярность, то для изменения полярности на обратную следует использовать дополнительное электрореле). Штатный переключатель может быть вмонтирован в замок багажника или располагаться около него, также он может быть вмонтирован в плафон лампы освещения багажника. Если вы не можете найти штатный переключатель, необходимо установить дополнительный концевой выключатель подальше от сточных желобков багажника.

Примечание: Если автомобиль имеет на приборной панели специальный индикатор, включающийся при открытом багажнике, установите диод, рассчитанный на ток 1 А, между лампой и концевым выключателем багажника. Индикаторная полоска на диоде должна быть направлена в сторону концевого выключателя.

1. Подключите серо-желтый провод 24-контактного разъема системы к концевому выключателю багажника (между диодом и концевым выключателем, если вы установили в цепь диод).

Выключатель стоп-сигнала

Подсоединение к выключателю стоп-сигнала необходимо для обеспечения работы электронной схемы противоугонной функции системы IntelliGuard Millennia.

1. Поверните ключ в замке зажигания в положение "ON" ("зажигание") и нажмите на педаль тормоза, чтобы убедиться в нормальной работе ламп стоп-сигналов.
2. Найдите провод, на который подается питание +12 В, когда нажата педаль тормоза. Затем подсоедините к этому проводу сине-белый провод, идущий от 14-контактного разъема системы.

Габаритные огни автомобиля

Пожалуйста, обратитесь к отдельной инструкции "Триггер дверей и габаритные огни", где приведена вся необходимая информация.

Встроенный иммобилайзер: подсоединение цепей блокировки стартера и зажигания

1. Под приборной панелью автомобиля найдите жгут проводов, идущий от замка зажигания. С помощью вольтметра найдите провод, на который подается питание +12 В, когда ключ замка зажигания находится в положениях "зажигание" и "стартер", и подается 0 В, когда ключ находится в положении "выключено".
2. Запустите двигатель автомобиля, затем перережьте данный провод зажигания. Двигатель должен заглохнуть.
3. Как показано на рисунке на странице 8 подсоедините бело-коричневый провод, идущий от 12-контактного разъема системы, к тому концу перерезанного провода зажигания, который идет к замку зажигания.
4. Подсоедините зелено-синий провод, идущий от 12-контактного разъема системы, к тому концу перерезанного провода зажигания, который идет к катушке зажигания.
5. С помощью вольтметра найдите провод, на который подается питание +12 В, когда ключ замка зажигания находится только в положении "стартер". Перережьте этот провод, затем попробуйте запустить двигатель. Стартер автомобиля работать не должен.
6. Подсоедините бело-зеленый провод, идущий от 12-контактного разъема системы, к тому концу перерезанного провода стартера, который идет к замку зажигания.
7. Подсоедините бело-синий провод, идущий от 12-контактного разъема системы, к тому концу перерезанного провода стартера, который идет к стартеру автомобиля.

Примечание: В цепи стартера может протекать ток очень большой силы. Обязательно внимательно проследите, чтобы соединения всех проводов цепи блокировки стартера были сделаны крайне надежно.

Дополнительный выход А с возможностью программирования типа выходного сигнала

Выход серо-фиолетового провода 24-контактного разъема системы может быть запрограммирован как импульсный сигнал, фиксированный сигнал (включается при нажатии кнопки на пульте дистанционного управления и подается до следующего нажатия кнопки) или постоянный сигнал программируемой длительности ("таймерный"). Кроме того, данный сигнал может быть запрограммирован таким образом, чтобы его можно было активизировать только при снятой охране и выключенном зажигании автомобиля (например, для дистанционного открывания замка багажника). Выходной сигнал подается на данный выход при поступлении управляющего сигнала по каналу 2 с 16-канального основного пульта дистанционного управления. По умолчанию выбран импульсный выходной сигнал (замыкание на массу на 0,5 секунды). При выборе фиксированного сигнала данный выход будет замкнут на массу до тех пор, пока по каналу 2 вновь не поступит управляющий сигнал, а при выборе "таймерного" сигнала замыкание на массу будет удерживаться в течение предварительно установленного времени (от одной секунды до четырех минут). Сила тока ограничена величиной 0,15 А. Процедура программирования типа выходного сигнала и блокировки работы выхода на то время, когда система находится на охране или включено зажигание автомобиля, приводится ниже в разделе "Функции, программируемые установщиком".

Дополнительный выход В с возможностью программирования типа выходного сигнала

Выход серо-синего провода 24-контактного разъема системы может быть запрограммирован как импульсный сигнал, фиксированный сигнал (включается при нажатии кнопки на пульте дистанционного управления и подается до следующего нажатия кнопки) или постоянный сигнал программируемой длительности ("таймерный"). Кроме того, данный сигнал может быть запрограммирован таким образом, чтобы его можно было активизировать только при снятой охране и выключенном зажигании автомобиля. Выходной сигнал подается на данный выход при поступлении управляющего сигнала по каналу 7 16-канального основного пульта дистанционного управления. По умолчанию выбран импульсный выходной сигнал (замыкание на массу на 0,5 секунды). При выборе фиксированного сигнала данный выход будет замкнут на массу до тех пор, пока по каналу 7 вновь не поступит управляющий сигнал, а при выборе "таймерного" сигнала замыкание на массу будет удерживаться в течение предварительно установленного времени (от одной секунды до четырех минут). Сила тока ограничена величиной 0,15 А. Процедура программирования типа выходного сигнала и блокировки работы выхода на то время, когда система находится на охране или включено зажигание автомобиля, приводится ниже в разделе "Функции, программируемые установщиком".

Дополнительный выход С с возможностью программирования типа выходного сигнала

Выход серо-красного провода 24-контактного разъема системы может быть запрограммирован как импульсный сигнал, фиксированный сигнал (включается при нажатии кнопки на пульте дистанционного управления и подается до следующего нажатия кнопки) или постоянный сигнал программируемой длительности ("таймерный"). Кроме того, данный сигнал может быть запрограммирован таким образом, чтобы его можно было активизировать только при снятой охране и выключенном зажигании автомобиля. Также данный выход может быть запрограммирован таким образом, что сигнала автоматически подается каждый раз при включении охраны с пульта дистанционного управления. Выходной сигнал подается на данный выход при поступлении управляющего сигнала по каналу 8 16-канального основного пульта дистанционного управления. Сила тока ограничена величиной 0,15 А. В том случае, если тип выходного сигнала запрограммирован как "таймерный", очень удобно также использовать функцию автоматической активизации данного выхода при постановке на охрану, например, для закрывания с помощью электрических стеклоподъемников окон или люка на автомобилях, оборудованных системой полного закрывания (т.е. запирания всех дверей, окон и люка при закрывании двери ключом и удерживании ключа в замке двери). Процедура программирования типа выходного сигнала и блокировки работы выхода на то время, когда система находится на охране или включено зажигание автомобиля, приводится ниже в разделе "Функции, программируемые установщиком".

Закрывание окон автомобиля (Window RollUp)

Пожалуйста, обратитесь к отдельной инструкции "Закрывание окон автомобиля", где приведена информация по различным типам цепей и вариантам подключения.

Подключения, выполняемые в отсеке двигателя

Контроль уровня оборотов двигателя

Данное подключение необходимо для обеспечения нормальной работы функции автоматического запирания дверей автомобиля в зависимости от уровня оборотов двигателя и противоугонной системы BlackJax. Более подробная информация приводится в отдельной инструкции "Контроль уровня оборотов двигателя".

Сирена SmartSiren 4 с независимым питанием

При подключении данной сирены к порту DataPort на блоке управления системы IntelliGuard Millennia обеспечивается двусторонняя передача цифрового сигнала между сиреной и блоком управления. Даже если угонщик отключит подачу питания на сирену или перережет какой-либо из проводов (или все провода), с помощью которых сирена подключена к блоку управления, когда система находится в режиме охраны, сирена будет звучать в течение пяти минут, после чего выключится и вернется в исходное состояние. Так как такое может произойти только в том случае, когда система находится в режиме охраны, вам не потребуется специальный ключ для отключения сирены. В отличие от других сирен, имеющих встроенную батарею питания, которая постоянно подзаряжается от аккумуляторной батареи автомобиля, сирены компании Clifford подзаряжается только тогда, когда ключ в замке зажигания повернут в положение "зажигание" (т.е. когда работает двигатель автомобиля). Если внутренняя батарея сирены будет разряжена, сирена не будет подавать звуковые сигналы подтверждения при постановке системы на охрану и снятии системы с охраны.

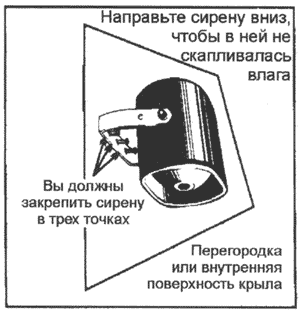

1. Вы должны надежно закрепить сирену на перегородке или на крыле внутри отсека двигателя, используя три самонарезных винта, входящие в комплект. Закрепляйте сирену подальше от тех мест, где в нее может попасть вода или она будет сильно нагреваться. Для того, чтобы избежать скапливания влаги, направьте сирену вниз.
2. Проложите кабель от сирены SmartSiren 4 через перегородку между отсеком двигателя и пассажирским салоном автомобиля. Будьте осторожны и постарайтесь не сорвать контакты, находящиеся на конце проводов кабеля.
3. Соедините разъем сирены с разъемом зеленого, желтого, черного и красного проводов, идущих от основного жгута системы. Закрепите разъемы кабельной стяжкой.
4. Вставьте разъем DataPort (желтый и зеленый провода) в разъем DataPort на блоке управления системой.

   Примечание: После установки сирены для того, чтобы внутренняя батарея питания сирены зарядилась полностью, двигатель автомобиля должен работать в течение не менее восьми часов.

   Примечание: Черный двухпроводный кабель, идущий от 24-контактного разъема системы, не будет использоваться.

5. Соедините красный провод сирены с красным проводом на разъеме системы.
6. Соедините черный провод сирены с черным проводом на разъеме системы.

Триггер капота

Если штатная цепь концевого выключателя капота имеет отрицательную полярность, ее можно соединить с блоком IntelliGuard Millennia напрямую (если штатная цепь концевого выключателя капота имеет положительную полярность, то для изменения полярности на обратную следует использовать дополнительное электрореле). Если вы не можете найти штатный концевой выключатель, следует установить дополнительный концевой выключатель подальше от сточных желобков капота.

1. Подключите бело-черный провод 24-контактного разъема системы к проводу концевого выключателя капота (между диодом и концевым выключателем, если вы установили в данную цепь диод).

Подключение других проводов

1. Подключите красный провод сечением 18 AWG (0,82 мм2), идущий от 24-контактного разъема системы IntelliGuard Millennia, к держателю предохранителя 5 А.
2. Подключите красный провод сечением 14 AWG (2,08 мм2), идущий от 12-контактного разъема системы IntelliGuard Millennia, к держателю предохранителя 30 А.
3. Подключите красно-белый провод сечением 18 AWG (0,82 мм2), идущий от 14-контактного разъема системы IntelliGuard Millennia, к держателю предохранителя 20 А.
4. Соедините три держателя предохранителей с плюсовой клеммой аккумуляторной батареи.
5. Соедините черный провод, идущий от 24-контактного разъема системы IntelliGuard Millennia, с минусовой клеммой аккумуляторной батареи.

Примечание: Подключите питание и проверьте работу дополнительных устройств после того, как была проверена работа основной системы. Питание на все дополнительные устройства должно подаваться через отдельные предохранители. Кроме того, все провода, подключаемые к + 12 В на блоке предохранителей, должны иметь индивидуальные предохранители.

Функция SmartPowerUp 2

Функция SmartPowerUp 2 обеспечивает восстановление всех настроек системы (система поставлена на охрану, сигнализация снята с охраны или находится в режиме Valet) в случае отключения и последующего восстановления питания системы. Когда вы первый раз подаете питание на систему IntelliGuard Millennia, она автоматически бесшумно переключается в режим "снята с охраны".

Беспроводный иммобилайзер (Wireless Immobilizer)

Никогда не устанавливайте беспроводный иммобилайзер до завершения установки всех других устройств охранной системы и подачи на систему питания!

Беспроводный иммобилайзер может быть установлен в любом месте внутри автомобиля, рядом с проводом, по которому подается питание + 12 В на систему подачи топлива или систему зажигания. Беспроводный иммобилайзер представляет собой прочное и водонепроницаемое устройство, поэтому он может устанавливаться как в пассажирском салоне, так и вне него, например, под капотом! Уникальность беспроводному иммобилайзеру придает именно отсутствие проводов, соединяющих его с блоком управления системы, по которым угонщик мог бы определить место установки иммобилайзера. Данное преимущество можно великолепно использовать, спрятав беспроводный иммобилайзер в самом укромном месте в автомобиле. При установке беспроводного иммобилайзера вы должны обязательно указать место его установки в специальной форме, входящей в комплект охранной системы. Копия данной формы должна быть передана владельцу автомобиля, а оригинал должен быть сохранен в той организации, которая устанавливала данную охранную систему на автомобиль.

Примечание: Беспроводный иммобилайзер представляет собой электрореле с нормально замкнутыми контактами, которое получает питание из блокируемой этим иммобилайзером цепи. Когда на беспроводный иммобилайзер подается питание, в течение 20 секунд он ожидает радиочастотный сигнал от системы IntelliGuard Millennia. Если в течение 20 секунд беспроводный иммобилайзер получает необходимый сигнал, контакты электрореле остаются замкнутыми. Если в течение отведенного времени иммобилайзер не получает от системы необходимый сигнал, контакты электрореле размыкаются и электрическая цепь, за которую отвечает данный иммобилайзер, блокируется.

Беспроводный иммобилайзер должен блокировать электрическую цепь автомобиля, на которую подается питание + 12 В при включенном зажигании автомобиля. При перерезании данного провода двигатель автомобиля должен глохнуть.

1. Найдите провод зажигания или провод топливного насоса, на который подается питание +12 В.
2. Подключите провод заземления Индикатора мощности сигнала Clifford к "массе", и пробником данного Индикатора проверьте провод, найденный в шаге 1. Для того, чтобы быть уверенным в достаточной мощности сигнала, при проверке провода вы должны обязательно использовать Индикатор мощности сигнала, созданный компанией Clifford. Инструкции по использованию Индикатор мощности сигнала приводятся ниже
3. Запустите двигатель автомобиля. У вас есть 20 секунд на то, чтобы определить, на какой провод подается питание +12 В при работающем двигателе и достаточна ли мощность этого сигнала для работы беспроводного иммобилайзера. Через 20 секунд Индикатор мощности сигнала перестанет показывать уровень мощности сигнала в проверяемом проводе.
4. Перережьте данный провод при работающем двигателе. Двигатель автомобиля должен заглохнуть. Если двигатель не заглохнет, восстановите соединение и выберите для блокировки с помощью беспроводного иммобилайзера другой провод.

   Примечание: Если ключ оставлен в замке зажигания в положении ON ("зажигание"), но двигатель автомобиля не запущен, большинство автомобилей прекращает подачу питания +12 В в цепь топливного насоса.

5. Подсоедините черный провод беспроводного иммобилайзера (маркированный как "Вход +12 В зажигания/топливного насоса"/"Ignition Fuel Input +12 V") к тому концу перерезанного провода, который идет к замку зажигания.
6. Подсоедините другой черный провод беспроводного иммобилайзера (маркированный как "Выход +12 В зажигания/топливного насоса"/"Ignition Fuel Output +12 V") к тому концу перерезанного провода, который идет к блокируемому устройству.
7. Подсоедините провод заземления к "массе".
8. Надежно закрепите беспроводный иммобилайзер с помощью проволочного крепления, двухсторонней клейкой ленты, ленты-липучки и т.п.

   Примечание: Место, в котором производится соединение беспроводного иммобилайзера с "массой", должно быть очень чистым. Рекомендуется использовать штатный болт автомобиля, тщательно очищенный с помощью проволочной щетки.

9. Снимите всю маркировку с проводов беспроводного иммобилайзера.

Использование Индикатора мощности сигнала Clifford

Для нормальной работы беспроводного иммобилайзера необходим сигнал достаточной мощности. Следовательно, очень важно перед установкой беспроводного иммобилайзера проверить мощность сигнала на проводе + 12 В зажигания или топливного насоса.

Индикатор мощности сигнала имеет два пробника - для соединения с "массой" ("минусовой") и для соединения с проверяемым проводом ("плюсовой"). "Плюсовой" пробник используется для проверки мощности сигнала на проводе +12 В зажигания или топливного насоса, а "минусовой" соединяется с "массой". Для проверки провода электрической системы автомобиля подключите оба пробника Индикатора мощности сигнала и запустите двигатель автомобиля. Светодиодные индикаторы в течение 20 секунд будут показывать уровень мощности сигнала. При этом индикация должна быть следующей.

• Светодиодный индикатор 12 VDC должен гореть постоянно.
• Светодиодный индикатор DATA должен гореть постоянно или быстро мигать.
• Должны гореть все светодиоды индикатора уровня мощности сигнала.

Если какое-либо из вышеуказанных условий не выполнено, для блокировки с помощью беспроводного иммобилайзера выберите другой провод.

Задержка выключения внутрисалонного освещения

Некоторые автомобили имеют цепи задержки выключения или постепенного уменьшения яркости внутрисалонного освещения, которые могут помешать проверке состояния триггера дверей при дистанционной постановке системы на охрану. Если задержка или уменьшение яркости продолжаются более 5 секунд, никакие специальные подключения или проверки не нужны. Просто включите функцию "Задержка выключения внутрисалонного освещения", как описано в разделе "Функции, программируемые установщиком". Пожалуйста, имейте в виду, что, так как данная функция включает охрану немедленно после выключения внутрисалонного освещения, функция предупреждения о неплотном закрывании двери работать не будет.

Обязательное программирование оборотов двигателя

Примечание: Для того, чтобы система IntelliGuard Millennia работала правильно, вы обязательно должны выполнить данную процедуру программирования.

1. Отгоните автомобиль на ближайшую открытую площадку и дайте двигателю прогреться. Прогретый двигатель должен работать с нормальной частотой холостого хода.
2. При работающем двигателе переведите рычаг управления автоматической трансмиссией в положение "парковка" (Park) или рычаг переключения передач в нейтральное положение (для трансмиссии с ручным управлением).
3. Введите код режима Valet "2" согласно инструкции, приведенной ниже в разделе "Программируемые функции". На короткое время включится светодиодный индикатор. Нажмите кнопку и удерживайте ее в нажатом положении в течение 10 секунд (через три секунды вы услышите один короткий подтверждающий сигнал сирены - продолжайте удерживать кнопку в нажатом положении до тех пор, пока не услышите три коротких подтверждающих сигнала сирены). Затем отпустите кнопку.
4. Один раз нажмите немаркированную кнопку на переключателе PlainView 2. После трехсекундной паузы система подаст один короткий звуковой сигнал, подтверждая выбор первой колонки таблицы функций, программируемых установщиком (которая приводится в соответствующем разделе ниже).
5. Для выбора пятой строки таблицы нажмите кнопку на переключателе PlainView 2 пять раз (при каждом нажатии кнопки будет звучать короткий сигнал сирены). После двухсекундной паузы два раза мигнут габаритные огни автомобиля, и вы услышите два коротких сигнала сирены, которые подтвердят, что уровень оборотов двигателя, соответствующий холостому ходу, запрограммирован (если вы услышите один короткий сигнал сирены, проверьте надежность подключения черно-серого провода, идущего от 24-контактного разъема системы, затем повторите шаги с 1 по 5 данной процедуры).
6. Выключите зажигание автомобиля (поверните ключ в замке зажигания в положение "OFF").

Управление системой с пульта дистанционного управления

В комплект системы IntelliGuard Millennia входят два имеющих эргономический дизайн пульта дистанционного управления: 16-канальный основной пульт дистанционного управления и 10-канальный вспомогательный пульт дистанционного управления. Также для управления системой IntelliGuard Millennia могут быть запрограммированы еще два пульта дистанционного управления ACG 2. Из-за того, что система IntelliGuard Millennia имеет функцию ACG 2, с данной системой несовместимы пульты дистанционного управления системами Clifford ACG или системами, не имеющими функции ACG.

Использование 16-канального основного пульта дистанционного управления

Для передачи управляющего сигнала по каналам 1, 2, 3 и 4: Нажмите на пульте кнопку 1, 2, 3 или 4. Например, для передачи управляющего сигнала по каналу 3 нажмите кнопку 3. Во время передачи управляющего сигнала светодиодный индикатор на пульте дистанционного управления будет мигать с частотой один раз в секунду, что указывает на первый уровень управления.

Для передачи управляющего сигнала по каналам 5, 6, 7 и 8: Один раз нажмите кнопку LevelShift. При этом произойдет переключение пульта управления на уровень 2 (т.е. кнопки 1 - 4 будут соответствовать каналам 5 - 8). Затем в течение 7 секунд нажмите нужную кнопку пульта. Например, для передачи управляющего сигнала по каналу 5 один раз нажмите кнопку LevelShift, затем нажмите кнопку 1. Светодиодный индикатор на пульте дистанционного управления будет мигать по два раза подряд через паузу, что указывает на второй уровень управления.

Для передачи управляющего сигнала по каналам 9, 10, 11 и 12: Дважды нажмите кнопку LevelShift. При этом произойдет переключение пульта управления на уровень 3 (т.е. кнопки 1 - 4 будут соответствовать каналам 9 - 12). Затем в течение 7 секунд нажмите нужную кнопку пульта. Например, для передачи управляющего сигнала по каналу 10 дважды нажмите кнопку LevelShift, затем нажмите кнопку 2. Светодиодный индикатор на пульте дистанционного управления будет мигать по три раза подряд через паузу, что указывает на третий уровень управления.

Для передачи управляющего сигнала по каналам 13, 14, 15 и 16: Нажмите кнопку LevelShift три раза. При этом произойдет переключение пульта управления на уровень 4 (т.е. кнопки 1 - 4 будут соответствовать каналам 13 - 16). Затем в течение 7 секунд нажмите нужную кнопку пульта. Например, для передачи управляющего сигнала по каналу 14 нажмите кнопку LevelShift три раза, затем нажмите кнопку 2. Светодиодный индикатор на пульте дистанционного управления будет мигать по четыре раза подряд через паузу, что указывает на четвертый уровень управления.

Примечание: Через одну секунду после того, как вы перестанете передавать управляющий сигнал уровня 2, 3 или 4 (каналы 5 - 16), пульт дистанционного управления автоматически вернется на первый уровень управления (каналы 1 - 4).

Распределение каналов дистанционного управления

* Данные каналы могут использоваться для управления другими системами Clifford ACG 2 и дополнительными устройствами, установленными на других автомобилях.

Использование вспомогательного пульта дистанционного управления

Функция	Нажмите кнопку (кнопки)
Постановка системы на охрану и снятие системы с охраны
Подача сигнала на дополнительный выход А (обычно сигнал дистанционного открывания багажника) *
Бесшумная постановка системы на охрану и снятие системы с охраны	+
Включение фар автомобиля на запрограммированное время
Управление дополнительным устройством IntelliStart 4 *
Управление дополнительным устройством SmartWindows 4 *	+
Дистанционное включение и выключение режима Valet *	+
Подача сигнала на дополнительный выход В	+
Подача сигнала на дополнительный выход С	+
Временное отключение микроволнового датчика Proximity Sensor	+

* Данные каналы (кнопки) могут использоваться для управления другими системами Clifford, использующими технологию ACG 2, а также дополнительными устройствами, установленными на других автомобилях.

Настройка датчиков системы

Датчик наклона и движения

Цифровой датчик наклона и движения имеет полностью автоматическую настройку. Вам не нужно его настраивать или изменять его чувствительность.

Цифровой двухзоновый микроволновый датчик Dual-Zone Proximity Sensor 4

Система IntelliGuard Millennia имеет уникальный цифровой двухзоновый микроволновый датчик Dual-Zone Proximity Sensor 4, который благодаря технологии цифровой обработки сигнала позволяет зафиксировать перемещения внутри салона или около вашего автомобиля. Если кто-либо разобьет окно вашего автомобиля и проникнет в него или даже просто наклонится в салон автомобиля через окно, основная зона данного датчика включит сирену системы. Если этот человек просто задержится на некоторое время в непосредственной близости от окон вашего автомобиля, прозвучат предупреждающие тональные сигналы.

Для выявления движения датчик Proximity Sensor использует микроволны. Эти волны проходят через неметаллические материалы, такие как пластик, ковровое покрытие, стекло и дерево. Однако металл, краска типа металлик и даже некоторые металлизированные пленки, которыми покрыты стекла автомобиля, будут оказывать помехи распространению микроволн или полностью их блокировать. Поэтому нет ничего необычного в том, что после установки системы может потребоваться некоторая перенастройка чувствительности зон микроволнового датчика. В некоторых случаях может потребоваться установка датчика в другом месте.

Наличие металла над микроволновым датчиком Proximity Sensor или около него может оказать значительное влияние на его работу. Предупредите владельца автомобиля о том, чтобы он никогда не хранил монеты, компакт-диски, кассеты (потому что пленка имеет покрытие из оксида железа) или другие металлические предметы над тем местом, в котором установлен датчик, или около него.

1. Выключите все флуоресцентные лампы, которые могут повлиять на проверку чувствительности микроволнового датчика системы IntelliGuard Millennia.
2. С помощью пульта дистанционного управления снимите систему с охраны.
3. Сигнал управления передается по 16 каналу с основного пульта дистанционного управления (нажмите кнопку LevelShift три раза, затем нажмите кнопку 4). Вы услышите один короткий сигнал сирены, и светодиодный индикатор будет гореть постоянно.
4. Вы можете проверить основную зону микроволнового датчика Proximity Sensor, быстро нагнувшись через открытое окно в салон автомобиля. При срабатывании триггера основной зоны датчика вы услышите короткий звуковой сигнал сирены. Срабатывание сигнализации не должно происходить около самого окна, а только тогда, когда вы будете находиться в таком положении, что сможете достать до автомобильной магнитолы.

Для изменения чувствительности основной зоны датчика проделайте следующее: для увеличения чувствительности нажмите и отпустите кнопку 2, а для уменьшения чувствительности нажмите и отпустите кнопку 4. Для быстрого повышения или понижения чувствительности на несколько шагов нажмите кнопку и удержите ее в нажатом положении. При каждом повышении чувствительности вы будете слышать сигнал подтверждения все более высокой тональности. При каждом понижении чувствительности вы будете слышать сигнал подтверждения все более низкой тональности. Два громких сигнала сирены (LoudChirps) будут указывать на достижение минимальной или максимальной настройки (полный диапазон настройки включает в себя 32 шага). После этого вы можете нажать кнопку 3 для настройки чувствительности зоны предупреждения или нажать кнопку 1 для выхода из режима настройки чувствительности микроволнового датчика Proximity Sensor (вы услышите три коротких сигнала сирены).

Для изменения чувствительности зоны предупреждения микроволнового датчика Proximity Sensor нажмите кнопку 3 (вы услышите один короткий сигнал сирены). Затем следуйте той же самой процедуре, которая описана выше, но на этот раз быстро поднесите руки и пододвиньте лицо вплотную к стеклу, как будто хотите рассмотреть что-либо, находящееся внутри салона автомобиля. Чувствительность зоны предупреждения должна быть такой, чтобы датчик срабатывал только тогда, когда ваши руки и лицо находятся на расстоянии нескольких сантиметров от стекла, не дальше. После настройки нажмите кнопку 1 для возвращения к основной зоне датчика (вы услышите два коротких сигнала сирены), а затем вновь кнопку 1 для выхода из режима настройки чувствительности микроволнового датчика Proximity Sensor (вы услышите три коротких сигнала сирены).

1. При необходимости повторяйте шаги данной процедуры. Неправильная настройка микроволнового датчика приведет либо к ложным срабатываниям системы IntelliGuard Millennia, либо к несрабатыванию системы при реальной попытке угона. Всегда имейте в виду, что вам может понадобиться переставить датчик в другое место, вероятнее всего после того, как владелец попользуется системой несколько дней.

Дистанционное отключение каждой зоны микроволнового датчика Proximity Sensor

Вы можете дистанционно отключить одну или обе зоны датчика в любой момент, когда система находится в режиме охраны. Подача управляющего сигнала по каналу 10 (2 раза нажмите кнопку LevelShift и затем нажмите кнопку 2) приведет к отключению зоны предупреждения микроволнового датчика Proximity Sensor. Это предотвратит слишком частую подачу звуковых сигналов предупреждения в том случае, если автомобиль будет припаркован в зоне интенсивного перемещения пешеходов. Повторная подача управляющего сигнала по каналу 10, когда система все еще находится в режиме охраны, приведет к отключению обеих зон микроволнового датчика Proximity Sensor. Данную функцию удобно использовать, когда в автомобиле остается пассажир или животное. Отключение зоны предупреждения микроволнового датчика с помощью переданного по каналу 10 управляющего сигнала визуально подтверждается четырьмя вспышками габаритных огней. Повторная подача управляющего сигнала по каналу 10, которая приводит к отключению обеих зон микроволнового датчика, также подтверждается четырьмя вспышками габаритных огней. Нормальная работа зон микроволнового датчика восстанавливается при следующей постановке системы на охрану.

Функция FACT - Контроль и проверка ложных срабатываний

Микропроцессор системы автоматически после повторного срабатывания сигнализации от одного и того же триггера или датчика проверяет другие триггеры и датчики, так как обычно попытка угона выз

Лидеры:

Новинки:
