Автосигнализация CLIFFORD

IntelliGuard 700-IQ

РУКОВОДСТВО ПО УСТАНОВКЕ

Стандартные функции сигнализации IntelliGuard 700-IQ

• Гарантия на срок владения - Это значит, что все время пока Ваш клиент владеет автомобилем компания Clifford Electronics будет бесплатно производить ремонт или замену центрального блока управления системы и передатчиков (более подробная информация содержится в гарантийном талоне).
• Схема контроля и проверок ложных срабатываний FACT - Одно из многих запатентованных изобретений фирмы Клиффорд. Полностью ликвидирует повторяющиеся ложные срабатывания охраны (выбирается пользователем).
• Пара 4-кнопочных/12-канальных пультов дистанционного управления - Кнопочное управление системой с расстояния до 30 метров. Один передатчик имеет покрытие под сталь, другой - под полированное дерево ценных пород.
• Патентованная схема защиты цифровых кодов от перехвата AntiCode Grabbing (ACG) с произвольным кодированием и автоматической синхронизацией - Похитители автомобилей используют перехватчики кодов для того, чтобы с их помощью перехватить из эфира цифровой код, посылаемый передатчиком во время постановки автомобиля под охрану. Когда владелец автомобиля уходит, вор воспроизводит перехваченный код передатчика для отключения охраны и отпирания дверей. Схема ACG с произвольным кодированием делает используемые ворами "перехватчики кодов" абсолютно бесполезными, потому что каждый раз при нажатии владельцем автомобиля кнопки передатчика будет передаваться новый произвольный код. Передатчик системы IntelliGuard 700-IQ никогда не передает один и тот же код дважды. Более того, эти ACG передатчики нового поколения автоматически синхронизируются с центральным блоком управления поэтому не нужна процедура синхронизации.
• Дистанционное включение режима "Паника" с автоматическим запиранием/отпиранием дверей - Длительное нажатие кнопки 1 передатчика включает сирену, мигание габаритных огней и отпирает двери припаркованной автомашины для быстрой посадки владельца в машину, не доставая ключей. При включении этого режима во время движения включается сирена, начинают мигать габаритные огни и запираются двери, защищая владельца от нападающего.
• Патентованный сверхнадежный кодированный режим временного отключения охраны UltraSecure Valet Mode - Гарантирует, что никакой вор или угонщик не сможет отключить IntelliGuard 700-IQ, как они это делают с системами других производителей. Управление этим режимом значительно упрощено, поскольку не нужно никаких "спрятанных" выключателей режима Valet. Соединители с нулевым усилием позволяют вам легко и просто выполнить все необходимые соединения.
  • Дистанционное управление режимом Valet - Простым нажатием кнопки с расстояния до 30м владелец может включать и выключать режим Valet с подтверждением выполнения команды миганием габаритных огней.
• Дистанционно регулируемый цифровой двухзоновый датчик PiezoSensor - Вы можете настраивать, проверять и регулировать чувствительность обеих зон этого микропроцессорного датчика вибраций/ударов при помощи нажатия кнопок передатчика. Две зоны датчика обеспечивают полную защиту периметра автомобиля: Если кто-то слегка ударит по автомобилю, раздастся предупредительный сигнал, но если вор попытается проникнуть в салон, тут же включится сирена сигнализации. Соединение выполняется при помощи разъемов.
  • Звуковое подтверждение настройки чувствительности датика - Процесс настройки чувствительности датчика абсолютно прост. Для настройки достаточно нажать кнопку на пульте дистанционного управления. Вот и все, что нужно сделать! Повышающаяся тональность звукового сигнала означает увеличение чувствительности, в то время понижение свидетельствует о ее уменьшении. Это настолько просто, что то же самое может сделать и владелец автомобиля в любое удобное для него время и в любом месте.
  • 16-шаговая дискретная регулировка чувствительности - Для точной плавной подстройки, цифровой двухзоновый датчик PiezoSensor имеет внутреннюю и внешнюю зоны с 16-шаговой дискретной регулировкой их чувствительности.
  • Бесшумная регулировка и проверка - При настройке нет необходимости включать и выключать охрану и сирену. Установка датчиков и проверка их чувствительности производится без включения сигнала тревоги!
• Дистанционное отключение дополнительного датчика #2 - Одно нажатие кнопки на передатчике может отключить дополнительный датчик #2 (например, дополнительный радарный датчик Proximity Sensor, устанавливаемый в салоне), например, если требуется оставить пассажира или животное в салоне автомобиля.
• Двойной режим дистанционного отключения сигналов подтверждения - Приглушение сигналов подтверждения на длительный срок и дистанционно.
• Дистанционное запирание/отпирание дверей при помощи встроенных электрореле - Не требуется установки и подключения дополнительных электрореле. Система IntelliGuard 700-IQ непосредственно взаимодействует с большинством обычных электрических дверных замков, включая 3-секундные импульсные, устанавливавшиеся на старых моделях автомобилей Мерседес-Бенц и Ауди.
  • Выбираемая пользователем функция AutoLock - Автоматически запирает двери сразу при включении зажигания.
  • Выбираемая пользователем функция AutoUnLock - Автоматически отпирает двери при выключении зажигания.
  • Управление сервисными функциями в режиме Valet - Позволяет дистанционно запирать и отпирать двери автомобиля и управлять дополнительными устройствами в режиме Valet.
• Схема QuietChirp - Выбираемая пользователем громкость сигналов подтверждения включения/выключения охраны.
• Встроенное устройство мигания габаритных огней с использованием бортового электрореле - Не требуется установка и подключение дополнительных электрореле. Габаритные огни издали подтверждают включение и выключение охраны, срабатывание автоматической постановки под охрану, дистанционное включение и выключение режима Valet и др.
• Дистанционное включение "вежливой" подсветки - Опять же без установки дополнительных электрореле. При дистанционном выключении охраны (или при дистанционном отпирании дверей в режиме Valet) система IntelliGuard 700-IQ автоматически включает внутреннее освещение автомобиля на 30 секунд или до запуска двигателя, если это произойдет раньше.
• Патентованная схема AutoTesting - Автоматически проверяет все датчики и триггеры системы при дистанционном включении и идентифицирует любые неисправности, избавляя вас от длительного и дорогостоящего поиска неисправности.
• Патентованная схема "обхода" неисправностей AutoBypass с автоматическим мониторингом - Автоматически "обходит" обнаруженные неполадки датчиков или триггеров, сохраняя общую работоспособность и защиту автомобиля. Если владелец при включении охраны случайно оставил открытой дверь, багажник или капот, нужно просто закрыть их (система в этот момент временно игнорирует входной сигнал от этого датчика) и система автоматически возьмет их под охрану.
• Блокировка стартера/зажигания по выбору - Сигнализация IntelliGuard 700-IQ позволяет вам использовать свое электрореле, которое заранее подключено к системе, для блокировки стартера или зажигания по вашему выбору. Более того, вы можете установить блокировку как при нормально замкнутом, так и нормально разомкнутом электрореле. При нормально замкнутом электрореле владелец автомобиля может завести его даже в таком неприятном случае, когда система выйдет из строя. В то же время нормально разомкнутое электрореле гарантируют невозможность запуска двигателя вором при отключении питания системы или удалении цетрального блока управления. Установка, выполненная на заводе-изготовителе, предусматривает блокировку стартера при нормально замкнутом электрореле.
• Программируемая пользователем многоголосная сирена MultiSound Medallion - Разработанная для системы IntelliGuard 700-IQ сирена MultiSound Medallion объединила в себе совершенство форм и триумф инженерной мысли. Целиком разработанная инженерами компании Клиффорд Электроникс она не имеет аналогов. Эта многоголосная сирена MultiSound Medallion намного превосходит по эффективности, функциям, надежности и даже эстетике все похожие сирены того же рода, изготовленные другими производителями сигнализаций.
  • Индивидуальное звуковое оформление - Пользователь может выбрать любую комбинацию из 64 моделей звучания для безошибочного распознавания своего автомобиля на расстоянии.
  • Сверхнадежность - Вся электроника сирены MultiSound Medallion находится в блоке управления системы, таким образом, вся электроника защищена от неблагоприятных условий подкапотного пространства, что в 10 раз повышает надежность по сравнению с обычными сиренами.
  • Выбираемая пользователем длительность звучания сирены - 30 или 60 секунд.
  • Патентованная схема защиты от шума - Звучание сирены ограничивается 5 циклами, даже если дверь была оставлена открытой при попытке проникновения в автомобиль. После этого система автоматически возвращается в исходное состояние и снова включает охрану.
• Усовершенствованная выбираемая пользователем функция автопостановки на охрану AutoArming - Автоматически (пассивно) ставит систему на охрану, если владелец забудет ее включить при помощи передатчика.
  • Включение/выключение функции автопостановки на охрану - Владелец может включить или выключить данную функцию при помощи нескольких нажатий переключателя.
  • Автопостановка на охрану с запиранием дверей - Владелец может включить автоматическое запирание дверей при каждой автопостановке на охрану.
  • Визуальное подтверждение - Две вспышки габаритных огней визуально подтверждают начало 30-секундного отсчета перед автопостановкой на охрану.
  • Выбираемая пользователем 15-секундная задержка для доступа - Только при пассивной постановке под охрану и только по выбору владельца.
  • Быстрое отключение автопостановки сигнализации на охрану - Быстрым поворотом ключа зажигания функция автопостановки на охрану временно отключается на один цикл - удобно при заправке автомобиля. Функция автоматически включится при следующей парковке автомобиля.
• Восьмикратное запоминание срабатываний TotalRecall - Энергонезависимая память системы IntelliGuard 700-IQ хранит 8 последних сработавших триггеров и/или датчиков. Это дает важнейшую информацию для диагностики, поскольку система укажет эти сработавшие триггеры или датчики в обратном хронологическом порядке.
• Патентованная схема предупреждения о попытке проникновения - Указывается триггер или датчик, сработавший при попытке проникновения в автомобиль.
• Бортовой электронный таймер - Устанавливается пользователем на любую длительность в пределах от одной секунды до двух минут. Может использоваться дополнительными устройствами, управляемыми по времени или в других случаях, когда требуется регулируемая временная задержка.
• Дистанционное закрывание окон/люка - На тех автомобилях, где окна и люк с электроприводами закрываются с помощью ключа водительской двери, встроенный таймер и дополнительное электрореле системы могут быть использованы для автоматического закрывания окон и люка с электроприводами при каждом включении охраны. Удобная функция и почти бесплатная.
• Дистанционное включение света фар - Десять минут и электрореле - все, что нужно для этого ценного дополнения к любым автомобилям. Владелец может установить длительность горения фар в любом интервале от одной секунды до двух минут и изменить его в любой момент времени и в любом месте, даже во время движения.
• Включаемое пользователем напоминание о включенном свете фар - Напоминает водителю о том, что он забыл выключить фары после парковки автомобиля - реальный способ спасти аккумулятор от разрядки в дождливые или туманные дни. Если же автомобиль уже оборудован этой функцией, ее можно отключить несколькими нажатиями переключателя.
• Дистанционное открывание багажника - Электронная блокировка обеспечивает открывание багажника только при отключенной охране. Блокировка не допускает дистанционного открывания багажника во время движения.
• Усовершенствованный микропроцессор на КМОП-схемах - Микропроцессор, выполненный на интегральной схеме управляет всеми функциями системы со скоростью более 1 000 000 операций в секунду, потребляя при этом энергии меньше, чем часы в Вашем автомобиле. Это сохранит зарядку аккумулятора в отличие от других охранных систем.
• Патентованная схема запоминания кода передатчика - Позволяет владельцу простым касанием переключателя добавлять в память системы до четырех различных 12-канальных пультов дистанционного управления фирмы Clifford. Также легко код потерянного или украденного передатчика может быть стерт из памяти системы.
• Управление несколькими автомобилями - Владелец автомобиля может использовать 12-канальный пульт дистанционного управления с другими системами семейства IntelliGuard IQ на других своих автомобилях в количестве до семи штук.
• Яркий светодиодный индикатор состояния с режимом автосохранения энергии аккумулятора - Позволяет визуально контролировать состояние системы. Для сохранения энергии аккумулятора (поскольку светодиод потребляет энергии больше, чем блок управления) при непрерывной работе охраны в течении 48 часов частота мигания светодиода замедляется вдвое по сравнению с нормальной. Если же охрана остается включенной в течении 96 часов, частота мигания снижается до четверти от нормальной.
• Переключаемый импульсный/непрерывный выход режима "паника" - Идеально подходит для пневматических звуковых сигналов, сирен, пейджеров и/или для других дополнительных устройств, требующих импульсного выходного сигнала, как, например, SmartWindows II.
• Переключаемый тип выхода для канала 2, 4 и 5 - Для дистанционного управления различными дополнительными устройствами. Вы можете изменить тип выходного сигнала для канала 4 и/или канала 5 с импульсного (заводская установка) на фиксированный или хронированный (управляемый таймером). Установка фиксированного выходного сигнала позволяет, например, включать автомобильную аудиосистему или неоновую подсветку. Хронированный выход может управлять освещением, закрыванием окон/люка с электроприводом и гидравлическими системами.
• Автоматическое включение канала 4 - Прекрасная функция для установок, в которых выход канала 4 включается для закрывания окон, имеющих электроприводы. Каждый раз при включении охраны канал 4 будет включаться (выбирается при установке).
• Функция настройки на задержку выключения "вежливой" подсветки - Если автомобиль оборудован системой "вежливой" подсветки салона с задержкой по времени, вам не нужно производить каких-либо специальных проверок или подключений. Несколькими нажатиями на открыто расположенный переключатель система IntelliGuard 900-IQ устанавливается в режим самонастройки на входной сигнал дверей при выключении внутрисалонного освещения.
• Многовходовая идентификация триггеров/датчиков - Раздельные входы для двух датчиков, а также раздельные входы для дверей, багажника и капота позволяют точно определять датчик/триггер.
• Светодиод, датчик и переключатель режима Valet c разъемами - Эти разъемы устраняют до дюжины обжимных соединений
• Патентованная схема Smart PowerUp II - При отключении питания системы энергонезависимая память системы всегда запоминает последнее состояние системы (охрана включена или выключена, режим Valet) и возвращает ее в то же состояние после восстановления питания. Поэтому, если похититель отключит электропитание, а затем включит его для запуска автомобиля, система включится в режим охраны, сразу же зазвучит сирена, а автомобиль останется неподвижным.
• Программирование в любой момент времени - Владелец может легко изменять состояние более чем 30 различных функций, выбираемых пользователем, в любой момент времени, даже во время движения. Четкие звуковые сигналы подтверждают выбор каждой функции и ее установку.

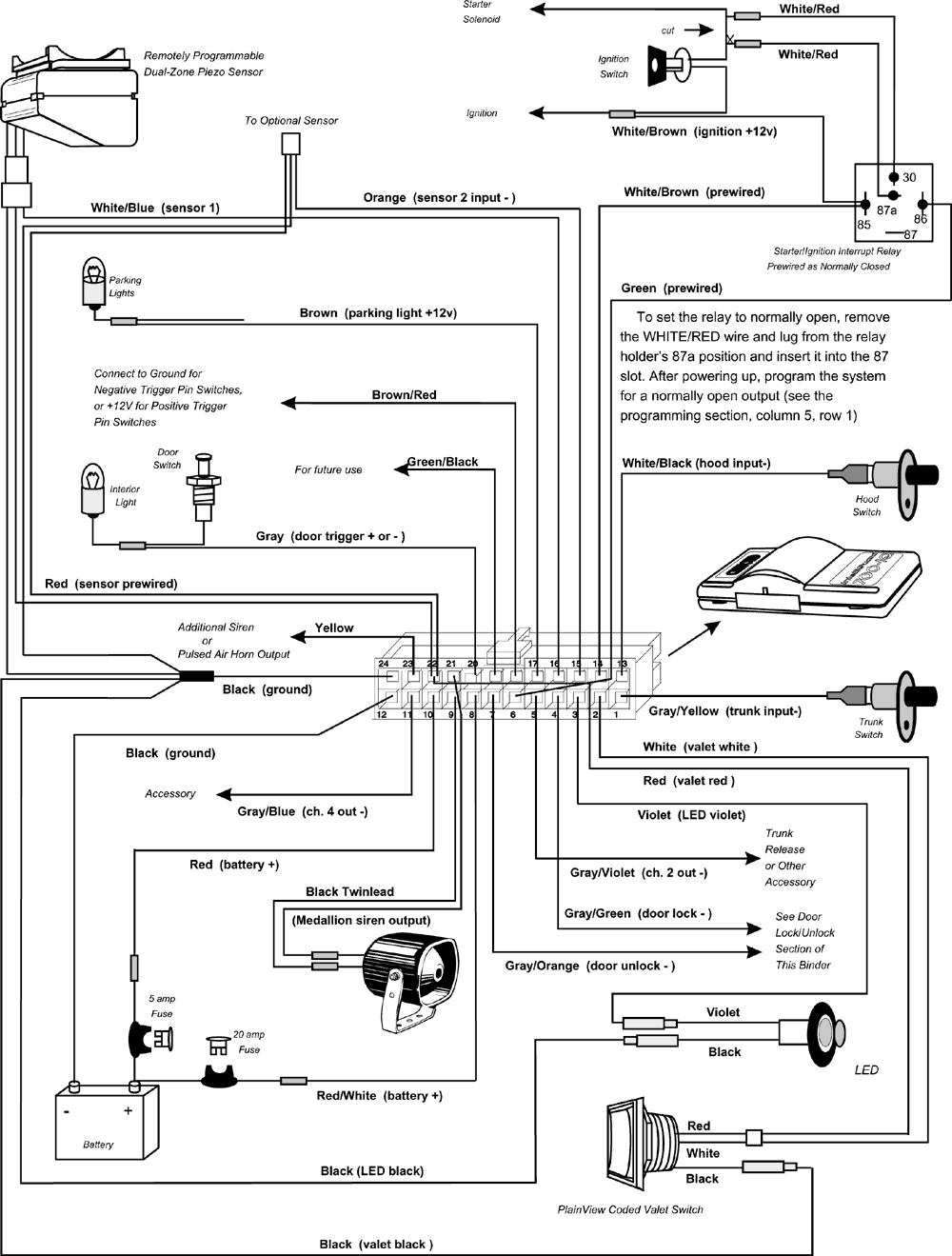

Описание подключения проводки

ВНИМАНИЕ! Зеленый/Черный провод (зарезервирован для дальнейшего использования) должен быть подключен к +12В, в противном случае система будет работать неправильно.

Порядок установки

1. Салон
   1. Выберите подходящее место для установки центрального блока управления.
   2. Проложите проводку электрореле блокировки стартера/зажигания..
   3. Установите и подсоедините светодиодный индикатор (СИД).
   4. Проложите проводку триггера двери и питания внутреннего освещения.
   5. Проложите проводку замков дверей.
   6. Установите и подсоедините открыто расположенный переключатель Valet.
   7. Установите и подключите двухзоновый датчик PiezoSensor
   8. Проложите проводку выходов каналов 2 и 4.
   9. Проложите проводку триггера багажника и, если необходимо, установите концевой выключатель.
   10. Проложите проводку габаритных огней.
   11. Установите и проложите проводку дополнительных устройств салона.
2. Моторный отсек
   1. Установите и подсоедините сирену Medallion и, если необходимо, концевой выключатель капота.
3. Выполните окончательные подключения проводки к аккумулятору, затем вставьте разъемы в центральный блок управления.
4. Установите чувствительность обеих зон датчика PiezoSensor и, если необходимо, установите импульс запирания замков дверей, функцию настройки на задержку выключения "вежливой" подсветки, и тип выхода 4-го канала (фиксированный / хронированный / импульсный).
5. Проверьте систему,
6. Подайте питание и проверьте дополнительное оборудование
7. Закрепите блок управления и провода.

Компоненты, устанавливаемые в салоне

Центральный блок управления

1. Установите центральный блок управления в салоне, но не в моторном отсеке.
2. Определите место для установки центрального блока управления. Проложите проводку от этого места, оставив небольшой запас для облегчения обслуживания. Не подключайте разъем к центральному блоку управления, пока вся проводка не будет полностью выполнена .

Антенна

Антенной служит коаксиальный кабель с соединителем типа F. От его положения и места установки зависит дальность действия передатчика дистанционного управления. Для получения максимальной дальности действия:

1. Не удлиняйте и не укорачивайте провод антенны.
2. Направьте антенну в сторону от центрального блока управления.
3. Избегайте расположения антенны параллельно какому бы то ни было жгуту проводки.
4. Расположите антенну и центральный блок управления как можно дальше от металлических частей.
5. Лучшее расположение антенны - перпендикулярно наиболее обширной металлической поверхности, находящейся вблизи центрального блока управления.

Группы проводов

Все системы Clifford разработаны с учетом выполнения проводки ОТ блока управления К периферийным компонентам. Проложите провода питания и массы непосредственно к аккумулятору автомобиля. Подайте питание и проверьте центральный блок управления до подключения дополнительных устройств. Пока НЕ подсоединяйте разъемы к центральному блоку управления. Используя поставляемую в комплекте оплетку, разделите проводку на следующие группы:

1. Используемая для соединений в моторном отсеке: КРАСНЫЙ, КРАСНЫЙ/БЕЛЫЙ, ЧЕРНЫЙ, БЕЛЫЙ/ЧЕРНЫЙ и ЧЕРНАЯ ВИТАЯ ПАРА (а также ЖЕЛТЫЙ при использовании дополнительных пневматических звуковых сигналов). Пропустите эти провода в виниловую изолирующую трубку и затем пропустите их через имеющуюся резиновую втулку в моторный отсек. При необходимости сверления нового отверстия используйте резиновую втулку во избежание коротких замыканий и возгорания.
2. К замкам дверей: СЕРЫЙ/ЗЕЛЕНЫЙ и СЕРЫЙ/ОРАНЖЕВЫЙ.
3. К датчику: БЕЛЫЙ/СИНИЙ, КРАСНЫЙ и ЧЕРНЫЙ провода, оканчивающиеся 3-контактным разъемом. При установке второго датчика, сгруппируйте также ОРАНЖЕВЫЙ /БЕЛЫЙ, КРАСНЫЙ и ЧЕРНЫЙ провода, оканчивающиеся 3-контактным разъемом.
4. К светодиоду: ЧЕРНЫЙ и ФИОЛЕТОВЫЙ провода, каждый из которых оканчивается 1-контактным разъемом.
5. К открыто расположенному переключателю Valet: КРАСНЫЙ и БЕЛЫЙ провода, оканчивающиеся 2-контактным разъемом и ЧЕРНЫЙ провод, оканчивающийся 1-контактным разъемом.

Вход зажигания

1. Найдите под панелью приборов жгут проводов зажигания и при помощи вольтметра найдите один провод, несущий +12 В, как при запуске, так и при работе двигателя, и 0 В при выключенном зажигании.
2. Заведите двигатель, а затем перережьте провод зажигания. Двигатель должен выключиться.
3. Подсоедините БЕЛЫЙ/КОРИЧНЕВЫЙ провод электрореле к цепи зажигания так, как показано на схеме.

Нормально замкнутое/разомкнутое электрореле блокировки стартера/зажигания

Система IntelliGuard 700-IQ позволяет вам использовать свое электрореле, которое заранее подключено к системе, для блокировки стартера или зажигания по вашему выбору. Более того, вы можете установить блокировку при нормально замкнутом, так и нормально разомкнутом электрореле. При нормально замкнутом электрореле владелец автомобиля может завести его даже в таком неприятном случае, когда система выйдет из строя. В то же время нормально разомкнутое электрореле гарантирует невозможность запуска двигателя вором при отключении питания системы или удалении центрального блока управления. Согласуйте этот вопрос с заказчиком. Разводка и программирование, выполненные на заводе-изготовителе, предусматривают блокировку стартера при нормально замкнутом электрореле.

ПРИМЕЧАНИЕ: В цепи стартера может протекать очень сильный ток. Убедитесь в полной надежности соединения обоих БЕЛОГО/КРАСНОГО проводов. Для большей надежности используйте пайку и обжимную трубку при соединении этих проводов с электрореле.

1. Выберите цепь, которую будет блокировать электрореле:
   1. Зажигание: Используйте провод, который вы нашли на предыдущем этапе. Перережьте провод между замком зажигания и обжимным соединением БЕЛОГО/КОРИЧНЕВОГО провода, которое вы сделали.
   2. Стартер: При помощи вольтметра найдите один провод, несущий +12 В только при запуске двигателя. Перережьте этот провод и попытайтесь запустить двигатель. Стартер не должен вращаться.
2. Подключите БЕЛЫЙ/КРАСНЫЙ провод к одной стороне перерезанного провода, а другой БЕЛЫЙ/КРАСНЫЙ провод к другой стороне перерезанного провода.
3. Если вы хотите, чтобы электрореле имело нормально разомкнутые контакты, снимите БЕЛЫЙ/КРАСНЫЙ провод вместе с клеммой с контакта 87а электрореле (вставьте маленькую отвертку в щель между клеммой и контактом и надавив на клемму снимите ее). Вставьте клемму в контакт 87. После подачи питания системы вы должны запрограммировать ее на работу с нормально разомкнутыми контактами блокировки. (См. главу "Программирование функций" и таблицу, выберите функцию из колонки 5 и строки 1).

Светодиодный индикатор состояния

Выберите самое видное место на консоли или панели, открытое для обзора извне, как через стекло со стороны водителя, так и со стороны пассажира. Согласуйте его с владельцем. Светодиод не горит при выключенной охране, мигает при включенной охране, и непрерывно горит в режиме Valet. Для сохранения энергии аккумулятора (поскольку светодиод потребляет энергии больше, чем блок управления) при непрерывной работе охраны в течении 48 часов частота мигания светодиода замедляется вдвое по сравнению с нормальной. Если же охрана остается включенной в течении 96 часов, частота мигания снижается до четверти от нормальной.

1. Убедитесь в том, что имеется достаточно места для установки светодиода. Просверлите монтажное отверстие диаметром 5/16 дюйма (7,94 мм) и пропустите через него провода.
2. Соедините разъемы светодиода с разъемами проводов жгута соответствующих цветов и запрессуйте светодиод на место.

Триггер двери

Данные по проверке полярности и соединениям см. в инструкции "Триггеры дверей".

Питание внутрисалонного освещения

Если триггер двери имеет отрицательную полярность, подсоедините КОРИЧНЕВЫЙ/КРАСНЫЙ провод питания "вежливой" подсветки к массе, а при положительной полярности триггера двери подсоедините этот провод к +12 В.

Запирание/отпирание дверей

Данные по различным типам цепей и соединениям см. в инструкции "Замки дверей".

Открыто расположенный кодированный переключатель Valet

Переключатель Valet является самым уязвимым местом охранных систем других производителей, поскольку простым закорачиванием цепи зажигания и щелчком выключателя вор может отключить сигнализацию и похитить автомобиль. Открыто расположенный кодированный переключатель Valet обеспечивает безусловную защиту и в то же время является более простым в обращении. Поскольку IntelliGuard 700-IQ использует кодированный режим Valet, переключатель может и должен быть установлен открыто на приборной панели либо на консоли. Согласуйте с владельцем автомобиля место установки переключателя. Избегайте установки переключателя в тех местах, где он может быть случайно нажат.

1. Убедитесь в том, что в выбранном месте достаточно пространства для установки переключателя. и просверлите монтажное отверстие диаметром 1/2 дюйма (12,7 мм).
2. Пропустите провода сквозь отверстие и установите переключатель. Соедините разъемы переключателя с разъемами проводов жгута соответствующих цветов.

Дистанционно регулируемый двухзоновый датчик PiezoSensor

Электронно программируемый двухзоновый датчик PiezoSensor представляет собой полностью электронный виброударный датчик, который не содержит движущихся частей, которые могут изнашиваться или иным образом влиять на чувствительность датчика. После подачи питания системы вы можете регулировать, проверять и устанавливать чувствительность каждого рубежа охраны простым нажатием кнопок пульта дистанционного управления (см. главу "Регулировка датчика").

1. Для надежного крепления датчика к внутренней поверхности рулевой колонки используйте прилагаемые проволочные хомуты (если рулевая колонка неразборная, снимите закругленное основание датчика и надежно приверните его к переборке со стороны салона).
2. Соедините разъем датчика с разъемом 1 датчика жгута (КРАСНЫЙ, ЧЕРНЫЙ, БЕЛЫЙ/ СИНИЙ).

Импульсный выход канала 2 (при выключенной охране)

СЕРЫЙ/ФИОЛЕТОВЫЙ провод выхода канала 2 замыкается на массу на 0,5 секунды при нажатии кнопки 2 (или остается замкнутым на массу пока кнопка удерживается в нажатом положении). Обычно он используется для дистанционного открывания багажника. Предельно допустимая сила тока 0,15 А.

Выход канала 4 с изменением типа и установкой автовключения

Вы можете запрограммировать СЕРЫЙ/СИНИЙ провод канала 4 в качестве:

• импульсного выхода замыкающегося на массу на 0,5 сек или на время удержания кнопки в нажатом положении
• фиксированного выхода (т.е. выход остается замкнутым на массу до повторного включения 4-го канала)
• хронированного выхода, который остается замкнутым на массу на любой период выбранный вами в пределах от 1сек. до 2 минут.

Вы можете также установить этот выход на автоматическое включение при каждом дистанционном включении охраны (отлично подходит в качестве хронированного выхода для автоматического закрывания окон и люка, имеющих электроприводы). См. главу "Программируемые функции" - для изменения типа выхода и/или установки автоматического включения выхода.

Дистанционное включение фар (может потребоваться дополнительное электрореле)

1. Подсоедините провод клеммы 30 электрореле к проводу, который имеет +12В только при включенных фарах.

   Примечание: Большинство моделей японских автомобилей имеют отрицательную полярность выключателя и не требуют электрореле. Если цепь фар замыкается на массу при включении выключателя, подсоедините РОЗОВЫЙ провод к этой цепи и пропустите следующие операции.

2. Подсоедините СЕРЫЙ/СИНИЙ провод канала 4 к клемме 85 электрореле.
3. Подсоедините клеммы 86 и 87 к +12В через предохранитель 30 амп.
4. Для программирования системного таймера см. . главу "Программируемые функции".

Автоматическое закрывание окон/люка (требуется дополнительное электрореле)

Если в автомобиле имеется функция закрывания окон/люка при запирании водительской двери ключом, Вы можете установить их автоматическое закрывание при дистанционной постановке на охрану.

1. Подсоедините провод клеммы 30 электрореле к проводу, на котором имеется +12В или масса только когда ключ поворачивается в двери.
2. Если на нем масса, подсоедините клемму 87 к массе, если +12В, подсоедините ее к КРАСНОМУ/БЕЛОМУ проводу.
3. Подсоедините клемму 86 электрореле к КРАСНОМУ/БЕЛОМУ проводу.
4. Подсоедините провод канала 4 к клемме 85.
5. При полностью открытых окнах и люке посчитайте сколько секунд займет их полное закрывание.
6. Добавьте к этому времени еще 2 секунды (т.к. при холодной погоде они закрываются медленнее), затем запрограммируйте таймер, как указано в таблице программируемых функций - (колонка 4, строка 4).
7. Включите функцию автоматического включения канала 4, как указано в таблице программируемых функций - (колонка 3, строка 4).
8. Установите управляемый таймером тип канала 4, как указано на указано в таблице программируемых функций - (колонка 5, строка 4).

Триггер багажника

Система IntelliGuard 700-IQ прямо совместима с автомобилями, в которых выключатель освещения багажника имеет отрицательную полярность (на автомобилях марки Роллс-Ройс и Форд с положительной полярностью выключателей используйте электрореле для изменения полярности). Выключатель может находиться внутри или рядом с замком багажника или на плафоне освещения.

ПРИМЕЧАНИЕ: Если на приборной панели машины имеется индикатор незакрытого багажника, установите один из прилагаемых диодов между лампой освещения и выключателем маркировочной полоской в сторону выключателя.

Подсоедините СЕРЫЙ/ЖЕЛТЫЙ провод к выключателю багажника (между диодом и выключателем, если Вы установили диод).

Габаритные огни

См. инструкцию "Габаритные огни" для получения информации о проверке полярности и выполнении соединений.

Компоненты, устанавливаемые в моторном отсеке

Многоголосная сирена Medallion

Вы поймете, что сирена MultiSound Medallion исключительно проста в установке, легко программируется и даже хорошо выглядит благодаря своим эстетическим свойствам. Со временем вы также поймете, что эта разработанная компанией Clifford сирена обладает надежностью, подобной камню: она в десять раз выше сирен других производителей, которые имеют такой же внешний вид и похожее звучание. Причиной такой высокой надежности стало вынесение всех электронных узлов сирены в блок управления, где они не подвергаются вредным воздействиям тепла, воды, вибраций и пыли. Установите сирену в моторном отсеке вдали от движущихся частей, в месте, недоступном из-под автомобиля. Предпочтительно - с противоположной стороны от выпускной системы и направив ее вниз во избежание скопления влаги внутри сирены.

1. Установите сирену при помощи всех трех имеющихся в комплекте саморезов.
2. Подсоедините ЧЕРНУЮ ВИТУЮ ПАРУ сирены к ЧЕРНОЙ ВИТОЙ ПАРЕ жгута (полярность не имеет значения)

Триггер капота

Автомобили, оборудованные замыкающимся на массу концевым выключателем капота, непосредственно совместимы с IntelliGuard 700-IQ.

Если освещение подкапотного пространства не включается пока не включены габаритные огни, установите один из прилагаемых диодов между лампой освещения и выключателем маркировочной полоской в сторону выключателя.

1. Подсоедините БЕЛЫЙ/ЧЕРНЫЙ провод к проводу концевого выключателя капота (между выключателем и диодом, если Вы установили диод).

Окончательное подсоединение проводки

1. Не подключайте разъем центрального блока управления, пока не будут выполнена все действия до пункта 6.
2. Подсоедините патрон предохранителя с предохранителем на 5 А к КРАСНОМУ проводу.
3. Подсоедините патрон предохранителя с предохранителем на 20 А к КРАСНОМУ/БЕЛОМУ проводу
4. При помощи кольцевого соединителя подсоедините два патрона предохранителей к клемме аккумулятора +12 В, не снимая ее с аккумулятора.
5. При помощи кольцевого соединителя подсоедините ЧЕРНЫЙ провод от жгута к минусу аккумулятора, не снимая клемму с аккумулятора
6. Подсоедините разъемы центрального блока. Система беззвучно включится в режим выключенной охраны (Помните, что если все точки триггеров закрыты, включится функция автопостановки на охрану).

ПРИМЕЧАНИЕ: Подайте питание и проверьте все дополнительные устройства после полной проверки базовой системы. Поставьте индивидуальные предохранители на все провода питания принадлежностей системы. Поставьте индивидуальные предохранители на все соединения +12 В аккумулятора.

SmartPowerUp II

SmartPowerUp II обеспечивает включение системы в то же состояние (охрана выключена, включена или режим Valet), в котором она находилась до отключения питания. При первоначальном включении система входит в режим выключенной охраны (если все точки триггеров закрыты, включится режим автопостановки на охрану). В отличие от предыдущей версии нет необходимости включать зажигание для бесшумного включения системы.

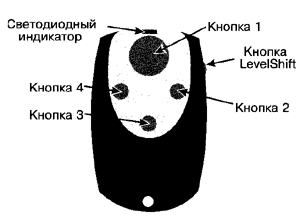

Работа пульта дистанционного управления

Для передачи по каналу 1, 2, 3 или 4: Просто нажмите кнопку 1, 2, 3 или 4. Например, для передачи по каналу 3, нажмите кнопку 3. Во время передачи светодиодный индикатор будет мигать с частотой один раз в секунду, - это означает уровень 1.

Для передачи по каналу 5, 6, 7 или 8: Один раз нажмите кнопку LevelShift. Это приведет к переводу кнопок 1-4 на уровень 2 (каналы с 5 по 8). Затем в течение следующих 7 секунд нажмите нужную кнопку. Например, для передачи по каналу 5, нажмите кнопку LevelShift один раз, затем нажмите кнопку 1. Во время передачи Вы заметите, что светодиодный индикатор мигает два раза, затем после паузы еще два раза и т.д., - это означает уровень 2.

Для передачи по каналу 9, 10, 11 или 12: Два раза нажмите кнопку LevelShift. Это приведет к переводу кнопок 1-4 на уровень 3 (каналы с 9 по 12). Затем в течение следующих 7 секунд нажмите нужную кнопку. Например, для передачи по каналу 10, нажмите кнопку LevelShift один раз, затем нажмите кнопку 2. Во время передачи Вы заметите, что светодиодный индикатор мигает три раза, затем после паузы еще три раза и т.д., - это означает уровень 3.

ПРИМЕЧАНИЕ: Через секунду после окончания передачи на уровне 2 или 3 (каналы 5-12) передатчик автоматически возвращается на уровень 1 (каналы 1-4).

Регулировка датчика

Датчик PiezoSensor системы IntelliGuard 700-IQ программируется электронным способом. Используя передатчик Вы сами можете в интерактивном режиме проверить и отрегулировать чувствительность датчика для каждой из двух зон срабатывания. При этом вы будете избавлены от необходимости частой постановки системы на охрану и снятия с охраны, а также от раздражающих звуков сирены. Для проверки и настройки чувствительности датчика выполните следующую 4-шаговую простую процедуру:

1. Отключите охрану. Затем выберите зону датчика, которую вы хотите отрегулировать:
   1. Для регулировки основной зоны: Пошлите сигнал по 11 каналу (Дважды нажмите кнопку LevelShift, а затем кнопку 3).
   2. Для регулировки зоны предупреждения: Пошлите сигнал по 12 каналу (Дважды нажмите кнопку LevelShift, а затем кнопку 4)
2. Для проверки текущей чувствительности:
   1. Для основной зоны: Сильно ударьте по стойке ребром ладони. Когда сработает основная зона, вы услышите предупредительный сигнал. Легко стукните, сигнала быть не должно.
   2. Для зоны предупреждения: Ударьте с меньшим усилием по стойке ребром ладони. Когда сработает зона предупреждения, вы услышите предупредительный сигнал. Легко стукните, сигнала быть не должно.
3. Для увеличения чувствительности нажмите кнопку 2 передатчика. Для ее уменьшения нажмите кнопку 4. Каждый раз, когда вы будете увеличивать чувствительность, тональность звукового сигнала будет возрастать. И наоборот, когда вы будете уменьшать чувствительность, тональность звукового сигнала будет понижаться. Два предупредительных сигнала нормальной тональности говорят о достижении предельного значения. Для каждой зоны датчика PiezoSensor существует 16 порогов чувствительности.
4. Повторяйте действия 2 и 3 до тех пор, пока Вы не останетесь удовлетворены результатами настройки чувствительности, после чего нажмите кнопку 1 для записи новых значений чувствительности датчика и выхода из режима проверки/настройки чувствительности датчика (Вы услышите три коротких звуковых сигнала для подтверждения выхода). Теперь Вы можете повторить действия 1-4 для зоны другого датчика или еще раз нажать кнопку 1 для включения охраны.

Функция настройки на задержку выключения "вежливой" подсветки

На некоторых автомобилях имеется задержка выключения внутрисалонного освещения или цепь "вежливой" подсветки, которая создает помехи для охранной системы, когда она определяет состояние триггера дверей при дистанционном включении. Функция настройки на задержку выключения "вежливой" подсветки фирмы Клиффорд устраняет эту проблему. Если Вы ставите эту сигнализацию на автомобиле с задержкой выключения внутрисалонного освещения, включите указанную функцию (колонка 5, функция 6) как указано в таблице программируемых функций.

Проверка системы

1. Закройте все двери и поставьте систему на охрану кнопкой 1 передатчика. Габаритные огни мигнут два раза, двери должны запереться, а светодиод начнет мигать.
   1. Если 4 сигнала прозвучат сразу, либо после двух начальных сигналов, это будет означать, что сработал триггер или датчик. С помощью передатчика снимите охрану, сядьте в машину и включите зажигание. Светодиод мигнет 1-5 раза, затем после паузы снова мигнет такое же количество раз (цикл миганий повторяется 5 раз для удобства наблюдения). См. таблицу:

   Кол-во миганий	Датчик/триггер
   1 раз	OmniSensor
   2 раза	Дополнительный датчик
   3 раза*	Триггер двери*
   4 раза	Триггер багажника
   5 раз	Триггер капота

2. При помощи передатчика выключите охрану. Прозвучит один сигнал подтверждения, габаритные огни мигнут один раз, двери отопрутся и включится освещение салона.
3. снова поставьте систему на охрану. Если система имеет установку на определение задержки выключения внутрисалонного освещения (Функция настройки на высокий или низкий уровень сигнала), подождите пока оно не выключится прежде, чем выполнить пункт 4.
4. Отоприте и откройте одну из дверей. Немедленно включится сирена и габаритные огни начнут постоянно мигать. Выключите охрану с помощью передатчика. Закройте дверь, снова поставьте на охрану и проверьте все остальные двери.
5. Поставьте систему на охрану и проверьте триггеры капота и багажника.
6. Закрепите блок управления и установите антенну.

* Функция настройки на задержку выключения "вежливой" подсветки должна быть выключена, чтобы система могла определять состояние триггера дверей при дистанционном включении охраны.

FACT - Система контроля и проверки ложных срабатываний

Микропроцессор системы автоматически проверяет следующий сработавший датчик или триггер перед повторным включением сирены во избежание повторного ложного срабатывания сигнализации. Для проверки FACT:

1. Поставьте систему на охрану с помощью передатчика.
2. Через 10 секунд после отключения освещения салона загляните ерез окно внутрь салона..
3. Не снимайте охрану, дождитесь окончания звучания сирены.
4. Загляните в салон еще раз. Сирена должна молчать.
5. Отоприте и откройте одну из дверей. Должна немедленно включиться сигнализация. Теперь можно выключить охрану.

Функция запоминания срабатываний TotalRecall

Энергонезависимая память запоминает номер последнего сработавшего или неисправного датчика или триггера, что позволяет вам моментально определить причину жалобы заказчика на неисправность системы. Для определения этого триггера или датчика выполните следующие действия:

1. При выключенном зажигании поставьте открыто расположенный переключатель PlainView в фиксированное положение.
2. Нажмите на кнопку 1 передатчика для постановки на охрану, а затем еще раз- для снятия с охраны.
3. Светодиод мигнет 1-5 раз, затем, после паузы, цикл мигания повторится и т.д. Запишите число миганий в каждом цикле.
4. Обратитесь к вышеуказанной таблице. Первое число, которое вы записали - это самый последний сработавший триггер или датчик. Следующий номер - предыдущий, и так далее для последних восьми срабатываний.
5. Если выяснится, что часто срабатывают датчик PiezoSensor или дополнительный датчик, уменьшите чувствительность соответствующего датчика. Если, например, несколько раз сработал триггер, проверьте работу концевых выключателей и проводку на ниличие замыканий.

Программируемые функции

Ваша система IntelliGuard 700-IQ поступает в продажу с заранее запрограммированными функциями, их состояние указано жирным шрифтом в клетках таблицы, приведенной на следующей странице. Обратите внимание, что все функции, имеющие отношение к процессу монтажа находятся в колонке 5. Для изменения состояния любой функции выполните операции, описанные ниже. Для восстановления установки какой-либо функции просто повторите ту же процедуру.

1. Сверяясь с приведенной на следующей странице таблицей, отметьте номера колонки (по горизонтали) и ряда (по вертикали) для функции, которую хотите запрограммировать.
2. Поверните ключ зажигания в положение "ВКЛ." или запустите двигатель (если он уже работает, пропустите эту операцию).
3. Введите установленный на заводе-изготовителе код Valet (одна цифра 2) дважды нажав на моментальную сторону открыто расположенного переключателя с последующим его переводом в фиксированное положение, затем нажмите и удерживайте в "моментальном" положении примерно 3 секунды, пока не услышите 1 короткий звуковой сигнал сирены; (светодиодный индикатор системы должен загореться, подтверждая вход в программный режим). Система находится в состоянии Выбора функции: в верхней левой ячейке таблицы. В этом положении вам нужно ввести номер колонки (по горизонтали) и номер строки (по вертикали), на пересечении которых находится выбранная функция.
4. Выберите колонку, в которой находится нужная функция. Передвиньте переключатель в фиксированную позицию и из нее столько раз, сколько составляет номер колонки (ПРИМЕЧАНИЕ: каждое перемещение переключателя из фиксированной позиции в центральную считается за 1 раз). После паузы Вы услышите то же число сигналов, что и у выбранного номера колонки - это звуковое подтверждение выбора.
5. Выберите строку, в которой находится нужная функция. Нажмите и отпустите "моментальную" сторону переключателя количество раз, соответствующее номеру ряда. Каждый раз при нажатии будет слышен один сигнал, это поможет при подсчете.
6. Если в таблице для выбранной функции имеется ПРИМЕЧАНИЕ, выполните действия, указанные в данном примечании.
7. После паузы Вы услышите либо 1 сигнал, указывающий, что выбранная функция сейчас выключена, либо 2 сигнала, указывающие на то, что она включена.
8. Вы можете выбрать другую функцию или выйти из режима программирования:
   1. Для программирования другой функции в той же вертикальной колонке Вам нужно повторить операцию 5 в течение следующих 10 секунд (если пройдет больше 10 секунд, Вы услышите 3 звуковых сигнала, указывающих, что Вы вернулись в позицию "Выбор функции").
   2. Для выбора функции из другой колонки перейдите к этапу 4.
   3. Для выхода из режима программирования выключите зажигание (Вы услышите 3 звуковых сигнала, и светодиодный индикатор погаснет, указывая на выход из режима программирования), либо просто подождите 60 секунд, и система автоматически выйдет из режима программирования.

Описанная процедура может показаться слишком сложной, но на самом деле это не так. Просто словесное описание занимает много места. В конечном итоге, все, что вам нужно сделать это: выбрать функцию, которую нужно изменить, войти в режим программирования, выбрать номера строки и колонки и затем выключить зажигание.

Таблица программируемых функций системы IntelliGuard 700-IQ:
1 сигнал = "Выключено", 2 сигнала = "Включено"

Серые ячейки обозначают функции, программирование которых должно осуществляться только владельцем автомобиля. НЕ ИЗМЕНЯЙТЕ эти текущие установки

ПРИМЕЧАНИЕ 1: Передает сигнал соответствующего канала нового пульта дистанционного управления (передатчика). Соответствующее количество звуковых сигналов подтверждает программирование данного канала. (Например, 3 сигнала для канала 3).

ПРИМЕЧАНИЕ 2: Когда Вы услышите 1 звуковой сигнал, это будет означать, что все коды дистанционных пультов стерты из памяти системы. Теперь Вы должны добавить новые и/или существующие передатчики в систему (то есть запрограммировать каналы 1-4 каждого передатчика, который будет использоваться с системой IntelliGuard 700-IQ).

ПРИМЕЧАНИЕ 3: Таймер начинает отсчет времени сразу после выбора этой функции. После того, как пройдет время, которое Вы сочтете нужным, нажмите кнопку 1 на передатчике. Вы услышите два коротких звуковых сигнала, подтверждающих ввод нового значения времени длительности горения фар. Фары (если они подключены) будут включаться и гореть заданное время при каждой передаче сигнала по каналу 2 при включении охраны (канал 2 при отключенной охране зарезервирован для дистанционного отпирания багажника). Если установлен хронированный тип выхода канала 4 (см. Примечание 5), выходной сигнал этого канала будет иметь ту же длительность.

ПРИМЕЧАНИЕ 4: Этот выход идеально подходит для работы с пневматическими звуковыми сигналами, пейджерами и/или встроенными сиренами. Для некоторых дополнительных устройств, таких как SmartWindows II, которые требуют подключения к выходу сирены, подключите вход сирены дополнительного устройства к этой линии и установите тип выхода как постоянно заземленный.

ПРИМЕЧАНИЕ 5: Выход канала 4 может быть запрограммирован как импульсный, хронированный или фиксированный (на заводе-изготовителе устанавливается импульсный тип выхода). Хронироанный выход обычно используется для управления окнами/люком с электроприводом или гидравлическим оборудованием, моторами складывания мягкого кузова и др. Фиксированный выход используется для включения аудиосистемы, неоновой подсветки и др. Для изменения типа выхода просто выберите эту функцию. 1 сигнал подтверждает установку импульсного типа выхода, 2 сигнала - хронированного, 3 сигнала - фиксированного.

ПРИМЕР: Установить 10-секундную длительность системного таймера и установить хронированный выход 4 канала:

1. Включите зажигание, введите код режима Valet (моментальное, моментальное, фиксированное, центральное) и держите переключатель в моментальном положении пока не услышите звуковой сигнал.
2. Выберите 4 колонку переведя 4 раза переключатель из фиксированного в центральное положение. Дождитесь 4 звуковых сигналов, подтверждающих ввод 4 колонки.
3. Нажмите и отпустите моментальную сторону переключателя 4 раза, чтобы выбрать 4 строку (вы будете слышать звуковой сигнал при каждом нажатии на моментальную сторону). После прохождения 10 секунд нажмите кнопку 1 пульта дистанционного управления для остановки таймера (вы услышите два подтверждающих звуковых сигнала).
4. Выберите колонку 5 переведя 5 раз переключатель из фиксированного в центральное положение. Дождитесь 5 звуковых сигналов, подтверждающих ввод 5 колонки.
5. Нажмите и отпустите моментальную сторону переключателя 4 раза, чтобы выбрать 4 строку (вы будете слышать звуковой сигнал при каждом нажатии на моментальную сторону). После паузы вы услышите два подтверждающих звуковых сигнала, свидетельствующих об установке хронированного выхода канала 4. Если вы немедленно снова нажмете и отпустите моментальную сторону переключателя 4 раза (для повторного выбора той же функции, которая по-прежнему находится в 5 колонке), тип выхода станет фиксированным (что подтверждается 3 звуковыми сигналами). Немедленно снова нажмите и отпустите моментальную сторону переключателя 4 раза - выход канала 4 вернется к импульсному типу (что подтверждается 1 звуковым сигналом).

Что такое перехватчик кодов?

В отличие от сканеров, которые стали бесполезны после появления передатчиков с многими миллионами возможных кодовых комбинаций (так что сканеру потребуются годы, чтобы последовательно перебрать все коды в поисках нужного), перехватчик кодов может просто "прочитать" из эфира цифровой код, посылаемый передатчиком, находясь в сотнях метров от автомобиля. После ухода владельца машины, вор просто воспроизводит перехваченный код для отключения охраны и отпирания дверей машины. Перехватчик кодов может воспроизвести любой код передатчика, даже если он имеет миллиарды и триллионы возможных комбинаций. Любая охранных систем другого производителя может быть вот так просто отключена! Но только не система компании Clifford с системой борьбы с перехватчиками кодов. Патентованная технология компании Clifford использует сложную цифровую обработку сигналов и кодирование для произвольного изменения цифрового кода при каждом использовании передатчика. Один и тот же код никогда не используется дважды. Поэтому воспроизведение кода перехватчиком вора никогда не отключит систему компании Clifford. Только ACG технология делает охранную систему неуязвимой для перехватчиков кодов и только системы компании Clifford оснащены ACG.

Программируемые пользователем брелоки-передатчики ACG

Система IntelliGuard 700-IQ может реагировать на четыре 12-канальных пульта дистанционного управления компании Clifford после нескольких нажатий переключателя Valet. См. таблицу программируемых функций для того, чтобы добавить в систему новый передатчик. Коды утерянных или украденных передатчиков могут быть легко стерты с помощью функции "Стирание всех каналов", указанной в таблице программируемых функций (колонка 2, строка 5), а коды оставшихся передатчиков запрограммированы снова для их дальнейшего использования.

Лидеры:

Новинки:
