Автосигнализация CLIFFORD

AvantGuard 3

Инструкция по установке

ВНИМАТЕЛЬНО ПРОЧИТАЙТЕ ЭТУ СТРАНИЦУ ПРЕЖДЕ, ЧЕМ НАЧИНАТЬ УСТАНОВКУ!

Система IntelliPage - это система AvantGuard III с интерфейсом PageMate. Если вы устанавливаете только систему AvantGuard III, дополнительный PageMate может быть установлен позже при помощи простого программирования аксессуаров PageMate и подсоединения его разъема к центральному блоку управления системы AvantGuard III.

ПРИМЕЧАНИЕ: PageMate использует тот же код, что и пейджер владельца. Если у владельца уже имеется пейджер или он покупает его у вас, вы должны ввести код этого пейджера в память PageMate. Программирование интерфейса PageMate осуществляется также, как и новый пейджер. Вам потребуется персональный компьютер с последовательным входом (СОМ), Radio Interface Box (RIB box), программное обеспечение фирмы Клиффорд и интерфейсный кабель.

Примечание: IntelliPage/PageMate работает с пейджерами диапазона 900 мгц. Пейджеры более раннего выпуска и работающие в другом диапазоне не могут быть использованы.

НИКОГДА НЕ УСТАНАВЛИВАЙТЕ ЭТУ СИСТЕМУ НА АВТОМОБИЛЯХ С РУЧНОЙ КОРОБКОЙ ПЕРЕДАЧ.

Система IntelliPage/AvantGuard III предназначена для установки только на автомобилях с автоматической коробкой передач и впрыском топлива. Установка данной системы на автомобиль с ручной коробкой передач создает угрозу безопасности окружающих и может привести к несчастному случаю, если дистанционный запуск двигателя будет произведен при включенной передаче.

ПРИМЕЧАНИЕ: Для дизельных двигателей требуется дополнительный адаптер #60-587.

Проявляйте осторожность и руководствуйтесь здравым смыслом при использовании системы IntelliPage/AvantGuard III:

НИКОГДА не допускайте посторонних лиц к передатчикам во время установки!
НИКОГДА не устанавливайте систему без концевого выключателя капота!
НИКОГДА не устанавливайте систему на автомобилях с ручной коробкой передач!
НИКОГДА не запускайте двигатель автомобиля в помещении без достаточной вентиляции!

Стандартные функции IntelliPage/AvantGuard III

Функции, управляемые при помощи пейджера

Возможность дистанционного управления с расстояния более 10 000 миль - Интерфейс PageMate системы IntelliPage предоставляет возможность владельцу управлять всеми основными функциями системы с любого телефона с тоновым набором! Владелец просто вызывает номер своего пейджера, вводит свой секретный код, а затем набирает по телефону команду СТОП, ПУСК или другие. Установка осуществляется за 10 секунд - достаточно подсоединить разъем к центральному блоку управления. IntelliPage использует диапазон 900 Мгц пейджера, поэтому не требуется дополнительной оплаты. Безусловно, если у владельца нет пейджера, работающего в диапазоне 900 Мгц, появляется очень хорошая возможность продать ему такой пейджер. Пейджер владельца подтверждает команду при ее передаче.

Дистанционный запуск двигателя - В то время, как все другие системы позволяют осуществлять дистанционное управление запуском двигателя с расстояние всего в несколько десятков метров, при использовании системы IntelliStart владелец может дать команду на запуск двигателя для его прогрева в течении 30 минут, позвонив по телефону из любой части света. При этом, в качестве подтверждения габаритные огни включатся и будут оставаться в таком положении до тех пор, пока двигатель будет работать на холостых оборотах.

Функция автоматического выключения двигателя - Автоматически выключает двигатель через 30 минут, если владелец не подойдет раньше. Безусловно, двигатель может быть выключен командой СТОП по телефону.

Автоматическая проверка безопасности - Автоматически обеспечивает соблюдение следующих условий безопасности, в противном случае автомобиль не заведется:

Рычаг переключения передач должен быть в положении "PARK" (Стоянка).
Двигатель и зажигание должны быть выключены.
Двигатель не должен быть перегрет.
Капот должен быть закрыт.

Запуск при низкой температуре - Прокручивает стартер в течении 10 секунд или до запуска двигателя, если это произойдет раньше. Если двигатель не заводится или заводится и глохнет, система сделает еще две попытки запуска.

Противоугонные меры - Автомобилем можно будет управлять только после того, как система будет снята с охраны, а ключ замка зажигания повернут в положение ON (Вкл.). Если система сработает во время работы двигателя, он будет немедленно выключен, включится сирена, начнут мигать габаритные огни, и включится двойная блокировка. Даже, если система снята с охраны, двигатель будет немедленно выключен, если:

Рычаг переключения передач будет переведен из положения "PARK" (стоянка).
Будет нажата педаль тормоза.
Обороты двигателя превысят заданное значение.
Будет открыт капот, багажник или одна из дверей.

Усовершенствованная противоугонная функция и возврат автомобиля - Угонщики автомобилей очень хорошо знакомы с современными системами безопасности автомобилей. Они знают, что некоторые системы срабатывают только через минуту или две после того, как автомобиль будет угнан. Для того, чтобы не попасть в такую западню, они нападают на владельца и требуют проехать на автомобиле несколько миль для того, чтобы убедиться, что в автомобиле нет такой охранной системы. Нет необходимости говорить, что если в автомобиле стоит пассивная противоугонная система, владельцу грозит опасность. При наличии системы IntelliPage просто следует дождаться, когда вас выпустят и позвонить по телефону для того, чтобы дать команду СТОП. Как только угонщик замедлит скорость на светофоре или при повороте, двигатель выключится, включится сирена и начнут мигать габаритные огни пока полиция и владелец не заберут автомобиль.

Уникальные противоугонные меры - При усовершенствовании автомобильных охранных систем, угонщики стали обращаться к старым достаточно простым методам. Выбрав автомобиль, они толкают его, чтобы сработала система. Когда включается сирена при срабатывании системы, они прячутся. Это повторяют до тех пор, пока владелец автомобиля не снимет систему с охраны, переведя ее в режим Valet. Через несколько секунд автомобиля уже не будет на месте. IntelliPage обрекает такие ухищрения на провал и гарантирует при этом тишину. Как? Достаточно позвонить по телефону и набрать команду для отключения датчика(ов), оставив все остальные функции системы включенными. Если система снова сработает, вы будете точно знать, что кто-то проявляет настойчивый интерес к вашему автомобилю.

Снятие и постановка системы на охрану - Для того, чтобы снять или поставить систему на охрану достаточно телефонного звонка, независимо от того, где находится владелец автомобиля.

Отпирание дверей - Если вы случайно оставили ключи в автомобиле, не вызывайте мастеру, вызывайте IntelliPage. Наберите на телефоне команду UNLOCK (Открыть) и система будет снята с охраны, а двери будут открыты.

Включение аксессуаров - Владелец может управлять по телефону любыми аксессуарами, подсоединенными к 4-му каналу, от включения горна до закрывания складного верха автомобиля.

Дополнительные функции управления дистанционным запуском двигателя

Функции автозапуска AutoStartд -Система IntelliPage/AvantGuard III имеет следующие функции автозапуска:

Автозапуск при разрядке аккумулятора - Нажатием кнопки на передатчике владелец автомобиля может включить функцию автоматического запуска двигателя для подзарядки аккумулятора автомобиля при его разрядке, что является очень ценным качеством при долгом отсутствии владельца. Если уровень напряжения аккумулятора падает ниже установленного уровня, система автоматически запустит двигатель для подзарядки аккумулятора (при этом, для сохранения зарядки аккумулятора система не будет включать в этом режиме габариты или какие-либо аксессуары). Система автоматически выключает двигатель после полной зарядки аккумулятора или через 30 минут, в зависимости от того, что произойдет раньше. Если батарея все еще нуждается в зарядке, процедура будет повторяться через каждые восемь часов. Функция AutoStart автоматически отключается при трогании с места.
Автозапуск при понижении температуры воздуха - Нажатием кнопки на передатчике владелец автомобиля может включить функцию автоматического запуска двигателя при падении температуры ниже -9°С.
Двойной режим автозапуска - Нажатием кнопки передатчика владелец автомобиля может запрограммировать систему на автоматическое включение двигателя, как при падении температуры, так и при понижении напряжения аккумулятора. Система автоматически включит двигатель, если наступит одно из данных условий.

Режим коротких остановок - Теперь владельцу автомобиля не требуется выключать двигатель, если он оставляет автомобиль при коротких остановках (например, при остановке возле магазина или при доставке товара). Нажмите кнопку передатчика при работающем двигателе и можно вынуть ключи из замка зажигания, выйти из автомобиля, запереть двери и поставить систему на охрану передатчиком, не выключая двигатель.

Защита стартера - предупреждает прокручивание стартера, если владелец случайно повернет ключ зажигания в положение запуска, когда двигатель работает под контролем системы IntelliPage/AvantGuard III.

Автомобиль должен иметь автоматическую трансмиссию - Система IntelliPage/AvantGuard III может быть установлена только на автомобилях с автоматической трансмиссией.

Возможность установки на автомобилях с бензиновым и дизельным двигателем - Для установки на автомобилях с дизельным двигателям требуется дополнительный адаптер.

Функции, имеющие дистанционное управление

Пара 4-кнопочных/16-канальных пультов дистанционного управления (брелоков-передатчиков) - Кнопочное управление системой с расстояния до 100 метров. Передатчики имеют покрытие, выполненное под полированное розовое дерево.

Патентованная схема защиты цифровых кодов от перехвата AntiCode Grabbing (ACG) с произвольным кодированием и автоматической синхронизацией - Похитители автомобилей используют перехватчики кодов для того, чтобы с их помощью перехватить из эфира цифровой код, посылаемый передатчиком во время постановки автомобиля под охрану (подобные устройства используются для перехвата кодов сотовых телефонов). Когда владелец автомобиля уходит, вор воспроизводит перехваченный код передатчика для отключения охраны и отпирания дверей. Технология ACG с произвольным кодированием делает используемые ворами "перехватчики кодов" абсолютно бесполезными, потому что каждый раз при нажатии владельцем автомобиля кнопки передатчика будет передаваться новый произвольный код. Передатчик Вашей системы никогда не передает один и тот же код дважды.

Дистанционное управление запуском/выключением двигателя автомобиля - Позволяет включать и выключать двигатель с расстояния до 100 метров.

Дистанционное управление положением сиденья - При снятии системы с охраны она активирует заводское устройство запоминания положения сиденья. Вы можете запрограммировать любое из четырех положений сиденья для каждого из четырех передатчиков. Например, когда вы снимаете систему передатчиком №1, система автоматически установит его в положение 1, при снятии системы с охраны передатчиком №2, она установит его в положение 2 и так далее, комбинируя четыре передатчика с четырьмя положениями сиденья.

Дистанционное запирание/отпирание дверей при помощи встроенных электрореле - Не требуется установка и подключение дополнительных электрореле. Система IntelliPage/AvantGuard III непосредственно совместима с большинством типов электрических дверных замков, включая 3-секундные импульсные, устанавливавшиеся на старых моделях автомобилей Мерседес-Бенц и Aуди.

Выбираемая пользователем функция AutoLock с повторным запиранием Smart relockingд - Автоматически запирает двери при трогании с места (на скорости 15-20 миль в час). Если пассажир выходит или садится в автомобиль при работающем двигателе, система повторно запирает двери при скорости 15-20 миль/час. Владелец может, при желании, запрограммировать систему на запирание дверей сразу при включении зажигания или совсем выключить эту функцию.
Выбираемая пользователем функция AutoUnLock - Автоматически отпирает двери при выключении двигателя (Эта функция программируется пользователем независимо от функции AutoLock).
Управление сервисными функциями в режиме Valet - Позволяет дистанционно запирать и отпирать двери автомобиля, включать двигатель и управлять другими аксессуарами в режиме Valet.

Дистанционное включение режима "Паника" с автоматическим запиранием/отпиранием дверей - Удерживание кнопки передатчика в нажатом положении включает сирену, мигание габаритных огней и отпирает двери припаркованной автомашины для быстрой посадки владельца в машину, не доставая ключей. При включении этого режима во время движения включается сирена, начинают мигать габаритные огни и запираются двери, защищая владельца от нападающего.

Пара двухзоновых датчиков с дистанционной регулировкой - Цифровой двухзоновый датчик Proximity Sensor IV и двухзоновый датчик Piezo Sensor в четыре раза усиливают защиту автомобиля.

Цифровой двухзоновый датчик Proximity Sensor IVФ - Вы можете настраивать, проверять и регулировать чувствительность обеих зон этого микропроцессорного двухзонового датчика, устанавливаемого в салоне автомобиля, при помощи передатчика. Этот радарный датчик нового поколения потребляет 30% мощности, потребляемой другими радарными датчиками, обеспечивая при этом большую чувствительность и избирательность. Малые размеры датчика позволяют устанавливать его там, где другой датчик не поместится. Две зоны датчика обеспечивают полную защиту периметра автомобиля: если кто-то подойдет к Вашему автомобилю, система подаст один сигнал длительностью в 1 секунду, но если вор попытается проникнуть в салон, включится сирена, начнут мигать габаритные огни, а стартер и зажигание будут заблокированы. Соединение выполняется с помощью разъемов.
Двухзоновый датчик Piezo Sensor IVФ - Так же как и цифровой двухзоновый датчик Proximity Sensor IVФ, вы можете проверить и отрегулировать чувствительность каждой зоны этого электронного виброударного датчика при помощи передатчика. В отличие от других виброударных датчиков Piezo Sensor четко сохраняет свою настройку независимо от времени и температуры. Более того, оба датчика, Proximity Sensor IV и Piezo Sensor имеют разную тональность сигналов предупреждения, поэтому вы сможете определить какая зона и какого датчика сработала при включенной охране.
Звуковое подтверждение настройки чувствительности датчика - Процесс настройки чувствительности датчика очень прост, достаточно нажать кнопку передатчика для выбора зоны датчика, а затем другую кнопку для регулировки ее чувствительности. Вот и все! Повышающаяся тональность звукового сигнала означает увеличение чувствительности, в то время как понижение свидетельствует о ее уменьшении. Это настолько просто, что владелец автомобиля сможет сделать это в любое удобное для него время и в любом месте.
32/16-шаговая дискретная регулировка чувствительности - Для точной и плавной настройки обе внутренние зоны цифрового двухзонового датчика Proximity Sensor IV и внешняя зона датчика Piezo Sensor имеют 32 порога чувствительности. Менее важная внешняя зона датчика Piezo Sensor имеет 16 порогов чувствительности.
Бесшумная регулировка и проверка - Нет необходимости включать и выключать охрану и сирену при настройке. Настройка датчиков и проверка их чувствительности производится без включения сигнала тревоги!
Дистанционное отключение любой из зон датчика Proximity Sensor IVФ - Если Вам необходимо оставить автомобиль в зоне интенсивного пешеходного движения, то первым нажатием кнопки на передатчике Вы можете отключить внешнюю зону датчика. Второе нажатие отключит обе зоны охраны. Это может понадобиться в том случае, например, если Вам необходимо оставить в салоне автомобиля пассажира или животное.
Выключение одного или обоих датчиков по телефону - Владелец может использовать IntelliPage для того, чтобы выключить один или оба датчика по телефону при помощи команд OFF1 или OFF2. Для включения датчиков по телефону используются команды ON1 и ON2.

Дистанционное управление режимом Valet - Режим Valet может быть включен или выключен при помощи передатчика. Мигание габаритных огней визуально подтверждает включение и выключение этого режима.

Временное отключение сигналов подтверждения - При нажатии кнопки передатчика постановка и снятие системы с охраны будет осуществляться бесшумно - это очень удобно при парковке ночью в жилом районе.

Функция дистанционного включения фар при помощи встроенного электрореле - электрореле уже стоит. Необходимо лишь подсоединить к нему цепь фар. Это позволит владельцу включать фары при помощи передатчика на любой срок в интервале от одной секунды до двух минут.

Дистанционное включение "вежливой" подсветки - Не требуется установка дополнительного электрореле. При дистанционном снятии с охраны система автоматически включает внутреннее освещение автомобиля на 30 секунд или до включения зажигания, если это произойдет раньше.

Патентованная схема запоминания кода передатчика - Позволяет владельцу добавлять в память системы при помощи переключателя Valet до четырех различных 16-канальных передатчиков фирмы Клиффорд. Также легко код потерянного или украденного передатчика может быть стерт из памяти системы.

Дистанционное закрывание окон/люка - На тех автомобилях, где окна и люк с электроприводами закрываются с помощью ключа водительской двери (включая некоторые модели автомобилей Мерседес-Бенц, БМВ, Фольксваген и Ягуар), встроенный таймер системы и дополнительное электрореле могут быть использованы для автоматического закрывания окон и люка с электроприводами при каждом включении охраны или при подаче команды по телефону.

Дистанционное открывание багажника - Электронная блокировка обеспечивает открывание багажника только при отключенной охране и не допускает дистанционного открывания багажника во время движения (тем не менее, багажник может быть открыт, когда двигатель работает на холостых оборотах двигателе под контролем IntelliPage/AvantGuard III).

Управление несколькими автомобилями - Владелец автомобиля может использовать свои 16-канальные передатчики ACG для управления системами на семи автомобилях.

Функции, обеспечивающие безопасность и комфорт

Встроенная двойная блокировка - Для максимального обеспечения безопасности система имеет одновременную блокировку стартера и зажигания разомкнутым электрореле. Даже, если злоумышленник удалит все предохранители или перережет все провода, стартер и зажигание останутся заблокированными.

Кодированный режим временного отключения охраны UltraSecure Valet Mode - Гарантирует, что никакой вор или угонщик не сможет отключить систему, как они это делают с системами других производителей. Управление этим режимом значительно упрощено, поскольку нет необходимости "прятать" переключатель Valet. Если злоумышленник попытается ввести код наугад, включится сирена, начнут мигать габаритные огни, двигатель будет выключен (если он был включен при помощи передатчика), а стартер и зажигание заблокируются. При этом, система временно блокирует дальнейший ввод кода, поэтому, даже, если злоумышленник и подберет код, система его не воспримет. Разъемы позволят вам легко и просто выполнить все необходимые соединения.

Схема контроля и проверок ложных срабатываний FACT - Одно из многих запатентованных изобретений фирмы Клиффорд. Полностью ликвидирует повторяющиеся ложные срабатывания охраны.

Управление фарами NightVision (выбирается пользователем) - Все электроника этой очень популярной функции встроена в блок управления:

Безопасность прежде всего - Фары автомобиля автоматически включаются при движении ночью и выключаются днем.
Точное срабатывание - Фары включаются только тогда, когда это необходимо. При проезде по темным местам днем фары не включаются, а при проезде по ярко освещенным местам ночью они не выключаются.
Включение фар при парковке ночью - В целях безопасности фары остаются включенными на любой выбранный вами период в пределах от 1 секунды до 2 минут для освещения пути от автомобиля при парковке ночью. Вы можете выключить эту функцию, оставив все остальные.
Полное управление пользователем - Обеспечивает обычный режим работы фар. В любое время водитель может воспользоваться выключателем света фар для того, чтобы включить их, например, даже днем.
Функция RainCheck - При включении дворников, система автоматически включает фары автомобиля для того, чтобы его видели другие водители. Кроме того, владелец может не беспокоиться о том, что он забудет выключить фары при парковке.
Дистанционное управление фарами - Нажатием кнопки передатчика Вы можете включить фары на любой период в пределах от 1 секунды до 2 минут.

"Умная" автономная сирена с непрерывной цифровой связью ComLink - Постоянная двухканальная цифровая связь между сиреной и центральным блоком управления системы обеспечивает включение сирены на 5 минут, если будет вынут предохранитель или обрезан любой провод сирены. При этом, если питание будет прервано для сервисных работ при снятой охране, сирена будет молчать.

Автономное питание - В отличие от других батарей, эта сирена потребляет ток аккумуляторной батареи автомобиля только во время работы двигателя. Поэтому, она не разряжает аккумулятор автомобиля, когда он стоит.
Предупреждение о разрядке батареи сирены - Сирена предупредит владельца сигналом при разрядке ее внутренней батареи.
Индивидуальное звуковое оформление - Пользователь может выбрать любую комбинацию из 6 моделей звучания.
Сверхнадежность - Конструкция автономной сирены в 10 раз надежнее обычных сирен.
Выбираемая пользователем длительность звучания сирены - 30 или 60 секунд
Патентованная схема защиты от шума - Ограничивает звучание сирены до 5 минут, даже если дверь была оставлена открытой при попытке проникновения в автомобиль. После этого система вновь ставит систему на охрану.

Выбираемая пользователем функция автоматического запирания дверей при включении зажигания и повторным запиранием дверей при остановке Smart ReLocking - Автоматически запирает двери при трогании с места (на скорости 15-20 миль в час). Если Вы остановили автомобиль для того, чтобы высадить или посадить пассажира, система повторно запрет двери при увеличении скорости. Владелец может при желании запрограммировать систему на запирание дверей сразу при включении зажигания или вообще выключить данную функцию.

Выбираемая пользователем функция AutoUnLock - Автоматически отпирает двери при выключении двигателя.

Одновременное включение заводских установок всех пользовательских функций - При помощи переключателя Valet вы можете одновременно вернуть заводские установки всех пользовательских функций системы (кроме запрограммированных передатчиков и кода переключателя Valet).

Питание аксессуаров после выключения зажигания - После того, как владелец остановит автомобиль и выключит зажигание, система будет продолжать подавать питание на сервоприводы окон, автомагнитолу и другие аксессуары автомобиля до тех пор, пока одна из дверей будет открыта или в течении 5 минут, в зависимости от того, что произойдет раньше.

Выбираемая пользователем функция автопостановки на охрану AutoArming - Автоматически (пассивно) ставит систему в режим охраны, если владелец забудет ее включить при помощи передатчика.

Включение/выключение функции автопостановки на охрану - Владелец может включить или выключить данную функцию при помощи переключателя Valet.
Автопостановка на охрану с запиранием дверей - Владелец может включить автоматическое запирание дверей при каждой автопостановке на охрану.
Визуальное подтверждение - Две вспышки габаритных огней визуально подтверждают начало 30-секундного отсчета перед автопостановкой на охрану.
Выбираемая пользователем 15-секундная задержка для доступа - Только при пассивной постановке под охрану и только по выбору владельца.
Быстрое отключение автопостановки на охрану - Быстрым поворотом ключа зажигания функция автопостановки на охрану временно отключается на один цикл.

Функция SilentNight - Автоматически выключает сигналы подтверждения ночью и включает днем (Выбирается пользователем).

Схема QuietChirp - Выбираемая пользователем громкость сигналов подтверждения снятия и постановки системы на охрану.

Длительное отключение сигналов подтверждения - По своему усмотрению владелец автомобиля может вообще выключить сигналы подтверждения.

Встроенное электрореле управления габаритными огнями - Не требуется установки и подключения дополнительного электрореле. Габаритные огни на расстоянии подтверждают снятие и постановку системы на охрану, отсчет при автоматической постановке на охрану, дистанционное включение и выключение режима Valet, работу двигателя на холостых оборотах при его дистанционном включении.

Патентованная схема AutoTesting - Автоматически проверяет все датчики и триггеры системы при дистанционной постановке на охрану и предупреждает владельца, если не закрыта дверь, капот или багажник. А также определяет любые неисправности, избавляя Вас от их длительного и дорогостоящего поиска.

Патентованная схема "обхода" неисправностей AutoBypass с автоматическим мониторингом - Автоматически "обходит" обнаруженные неполадки датчиков или триггеров, сохраняя общую работоспособность и защиту автомобиля. Если владелец при включении охраны случайно оставил открытой дверь, багажник или капот, нужно просто закрыть их, и система автоматически возьмет их под охрану.

Многоразовое запоминание срабатываний TotalRecall - Для быстрой и точной диагности энергонезависимая память запоминает 8 последних сработавших триггеров и/или датчиков в обратном хронологическом порядке. Это дает важнейшую информацию при диагностике.

Патентованная схема предупреждения о попытке проникновения - Указывается триггер или датчик, сработавший при попытке проникновения в автомобиль.

Яркий светодиодный индикатор состояния СИД с режимом автосохранения энергии - Позволяет визуально контролировать состояние системы. При работе охраны в течении 48 часов частота мигания СИДа замедляется вдвое. При включенной охране в течении 96 часов, - частота мигания замедляется в 4 раза по сравнению с нормальным режимом для сохранения энергии аккумулятора (поскольку светодиод потребляет энергии больше, чем блок управления).

Программирование в любой момент времени - Вы может легко изменять состояние более чем дюжины различных функций, выбираемых пользователем, в любое время, даже во время движения. Четкие звуковые сигналы подтверждают выбор каждой функции и ее программирование.

Патентованная схема Smart PowerUp II - При отключении питания системы энергонезависимая память системы всегда запоминает последнее состояние системы (охрана включена, выключена или режим Valet) и возвращает ее в то же состояние после восстановления питания. Поэтому, если злоумышленник отключит электропитание, включится сирена, а также блокировка стартера и зажигания. Если злоумышленник попытается восстановить питание для того, чтобы угнать автомобиль, система вновь будет в режиме охраны, при этом опять включится сирена, начнут мигать габаритные огни, а стартер и зажигание будут оставаться заблокированными до тех пор, пока Вы не снимет систему с охраны и не введет свой код режима Valet.

Гарантия на срок владения - Центральный блок управления системы и передатчики находятся под гарантией, пока Вы владеете автомобилем.

Функции, облегчающие установку системы

Готовая проводка - Вам это понравится! Все провода собраны в жгуты и заизолированы. Это резко сокращает время установки системы, а также позволяет скрыть провода системы.
Канал 4 с программируемым типом выхода - Вы можете изменить тип выхода канала 4 с импульсного (заводская установка) на фиксированный или таймерный (управляемый таймером). Вы автомобиля может использовать команду IntelliPage для включения любых аксессуаров, подсоединенных к выходу 4-го канала.
Автовключение 4-го канала - Удобная функция, позволяющая использовать выход 4-го канала для закрывания окон. Выход этого канала будет автоматически включаться при каждой дистанционной постановке системы на охрану (Эта функция программируется при установке).
Импульсный выход режима "паника" - идеально подходит для подсоединения горнов, внутренней сирены и/или других принадлежностей, для которых требуется импульсный выход.
Светодиод, антенна, датчики и переключатель Valet с разъемами - Эти разъемы сокращают на дюжину количество подсоединений, что делает процесс установки более простым и быстрым. Более того, интерфейс PageMate подсоединяется к блоку управления системы AvantGuard III при помощи кабеля с разъемом, что вообще не требует обжимных соединений.
Функция настройки на задержку выключения "вежливой" подсветки - Если автомобиль не оборудован системой "вежливой" подсветки салона с задержкой по времени (или задержка менее 5 секунд), то при дистанционной постановке на охрану система оповестит владельца, если одна из дверей не закрыта. Если же автомобиль оборудован системой "вежливой" подсветки салона с задержкой по времени (более 5 секунд), вам не потребуется производить каких-либо специальных проверок или подключений. При помощи переключателя Valet Вы сможете запрограммировать систему IntelliPage/AvantGuard III на автоматическое определение выключения "вежливой подсветки".
Одновременное включение заводских установок всех функций пользователя - При помощи переключателя Valet вы можете одновременно вернуть заводские установки всех функций системы (кроме запрограммированных передатчиков и кода переключателя Valet).
Многовходовая идентификация триггеров/датчиков - Раздельные входы для двух датчиков, а также раздельные входы для дверей, багажника и капота позволяют точно определять датчик/триггер.

Порядок установки

Салон
1. Выберите подходящее место для размещения центрального блока управления, дополнительного модуля электрореле и интерфейса PageMate.
2. Проложите проводку к фонарям заднего хода.
3. Проложите проводку к стоп-сигналам.
4. Проложите проводку к обогревателю/кондиционеру и аксессуарам.
5. Проложите проводку к блоку управления положеним сиденья.
6. Проложите проводку к фарам автомобиля.
7. Проложите проводку к габаритным огням.
8. Проложите проводку к дворникам лобового стекла.
9. Проложите проводку к приводам замков дверей.
10. Проложите проводку к зажиганию и, если применяется, ко второму проводу зажигания или обогревателя/кондиционера.
11. Проложите проводку к стартеру.
12. Установите и проложите проводку к антенне ElectroLoop.
13. Установите и подсоедините светодиодный индикатор (СИД).
14. Проложите проводку к триггеру дверей и питанию "вежливой подсветки".
15. Установите и проложите проводку к световому датчику.
16. Установите и проложите проводку к кодовому переключателю Valet.
17. Установите и проложите проводку к датчикам Piеzo Sensor и Proximity Sensor.
18. Проложите проводку к триггеру багажника и, если необходимо, установите концевой выключатель.
19. Проложите проводку к выходам каналов 2 и 4.
20. Запрограммируйте, установите и подсоедините интерфейс PageMate.
Моторный отсек
1. Проложите проводку цепи контроля числа оборотов двигателя и установите дополнительный модуль RPM.
2. Установите и проложите проводку к температурному датчику.
3. Проложите проводку к триггеру капота и, если необходимо, установите концевой выключатель.
4. Установите и подсоедините компактную автономную сирену.
Выполните окончательное подсоединение проводов питания к аккумулятору и подсоедините блок управления.
Запрограммируйте число оборотов двигателя (RPM), как указано ниже.
Установите чувствительность каждой зоны датчиков Proximity Sensor и Piеzo Sensor и, если это необходимо, установите длительность импульсов замков дверей, функцию настройки на задержку выключения "вежливой" подсветки, канал 2/длительность работы фар при парковке и тип выхода 4-го канала (таймерный/фиксированный/импульсный).
Проверьте систему, как указано в главе: "Порядок обязательной проверки системы" и закрепите центральный блок управления и проводку.

Компоненты, устанавливаемые в салоне

Центральный блок управления, дополнительный модуль электрореле и интерфейс IntelliPage

Установите блок управления и дополнительный модуль электрореле в салоне, но не в моторном отсеке.
Определите место для установки этих устройств и проложите провода от этого места, оставив небольшой запас для облегчения обслуживания. Не подсоединяйте разъемы пока вся проводка не будет выполнена полностью.

Готовая проводка

Для ускорения и облегчения установки провода системы IntelliPage/AvantGuard III заизолированы в черную виниловую трубку и сгруппированы в жгуты следующим образом:

К моторному отсеку: жгут имеющий два КРАСНЫХ провода 12 типоразмера; жгут имеющий ЖЕЛТЫЙ, КРАСНЫЙ, ЧЕРНЫЙ и СЕРЫЙ/КОРИЧНЕВЫЙ провода; и жгут имеющий БЕЛЫЙ/ЧЕРНЫЙ и ЧЕРНЫЙ/СЕРЫЙ провода.
Пропустите все три жгута через имеющуюся резиновую втулку в моторный отсек. При необходимости сверления нового отверстия используйте резиновую втулку во избежание коротких замыканий и возгорания.

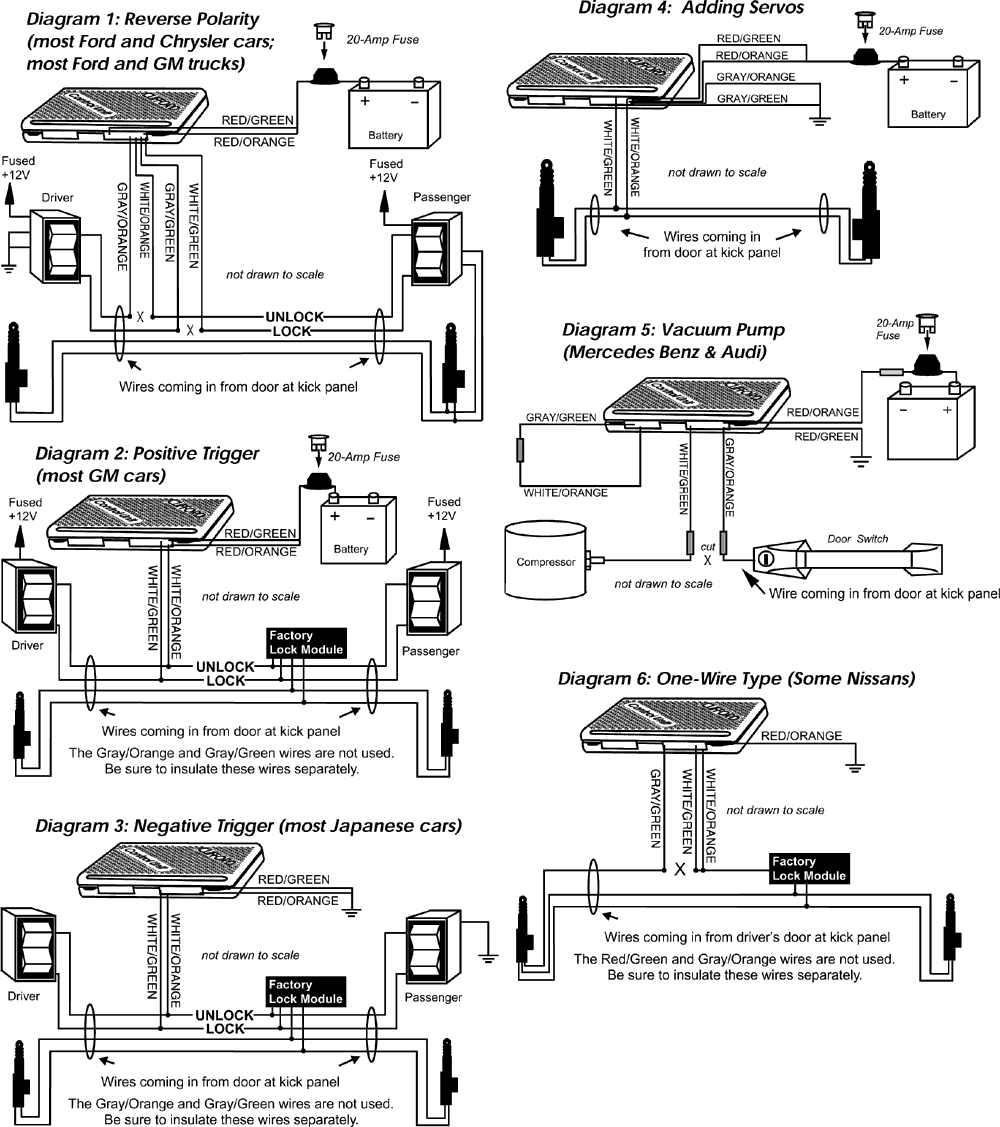

К дверным замкам: жгут имеющий СЕРЫЙ/ЗЕЛЕНЫЙ, БЕЛЫЙ/ОРАНЖЕВЫЙ, КРАСНЫЙ ОРАНЖЕВЫЙ, КРАСНЫЙ/ЗЕЛЕНЫЙ, БЕЛЫЙ/ЗЕЛЕНЫЙ и СЕРЫЙ/ОРАНЖЕВЫЙ провода.
К цепи зажигания: жгут имеющий СЕРЫЙ, ЗЕЛЕНЫЙ/СИНИЙ, БЕЛЫЙ/СИНИЙ, БЕЛЫЙ/ЗЕЛЕНЫЙ, ОРАНЖЕВЫЙ, ОРАНЖЕВЫЙ/СЕРЫЙ и БЕЛЫЙ/КОРИЧНЕВЫЙ провода.
К цепи фар/габаритных огней: жгут имеющий КОРИЧНЕВЫЙ, КРАСНЫЙ/БЕЛЫЙ, и КРАСНЫЙ/ЧЕРНЫЙ провода.
К датчику Piezo Sensor: жгут имеющий СИНИЙ, СЕРЫЙ/ЧЕРНЫЙ, ОРАНЖЕВЫЙ, КРАСНЫЙ и ЧЕРНЫЙ провода, которые оканчиваются 5-контактным разъемом.
К датчику Proximity Sensor: жгут имеющий БЕЛЫЙ/СИНИЙ, ЧЕРНЫЙ и КРАСНЫЙ провода, которые оканчиваются 3-контактным разъемом
К антенне ElectroLoop: жгут имеющий ЧЕРНЫЙ и КРАСНЫЙ провода, которые оканчиваются 2-контактным разъемом.
К СИДу: жгут имеющий ЧЕРНЫЙ и ФИОЛЕТОВЫЙ провода, каждый из которых оканчивается 1-контактным разъемом.
К кодовому переключателю Valet: жгут имеющий КРАСНЫЙ и БЕЛЫЙ провода, оканчивающиеся 2-контактным разъемом и ЧЕРНЫЙ провод, оканчивающийся 1-контактным разъемом.

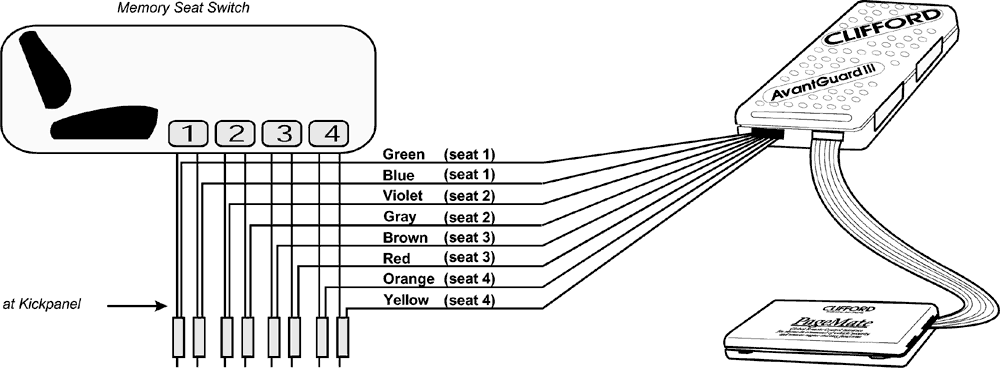

К дистанционно управляемому блоку положений сиденья: жгут имеющий КОРИЧНЕВЫЙ, КРАСНЫЙ, ОРАНЖЕВЫЙ, ЖЕЛТЫЙ, ЗЕЛЕНЫЙ, СИНИЙ, ФИОЛЕТОВЫЙ и СЕРЫЙ провода.
К аксессуарам: жгут имеющий ЗЕЛЕНЫЙ СЕРЫЙ/ФИОЛЕТОВЫЙ и СЕРЫЙ/СИНИЙ провода.

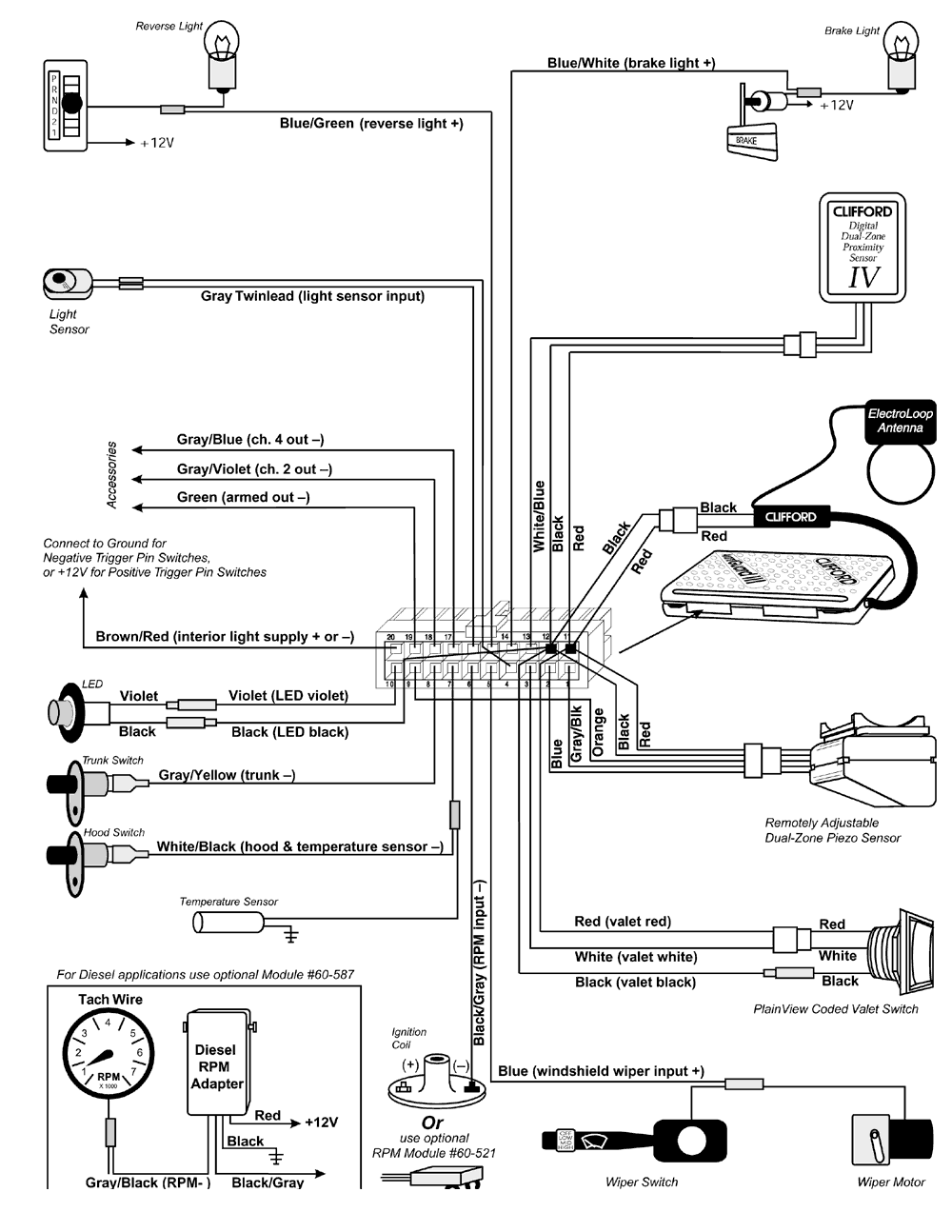

Цветовая кодировка проводов для 24-контактного разъема

Вывод	Цвет	Куда подключается
1	Красный/Оранжевый	К нормально разомкнутому электрореле отпирания дверей
3	Черный кабель с 10 проводами	К разъему дополнительного модуля электрореле AvantGuard III
5	Черный кабель с 10 проводами	К разъему дополнительного модуля электрореле AvantGuard III
6	Черный кабель с 10 проводами	К разъему дополнительного модуля электрореле AvantGuard III
7	Серый/Коричневый	К дополнительным горнам или другим аксессуарам, для которых требуется импульсный выход
8	Черный кабель с 10 проводами	К разъему дополнительного модуля электрореле AvantGuard II
9	Черный кабель с 10 проводами	К разъему дополнительного модуля электрореле AvantGuard III
10	Черный кабель с 10 проводами	К разъему дополнительного модуля электрореле AvantGuard III
11	Черный кабель с 10 проводами	К разъему дополнительного модуля электрореле AvantGuard III
12	Черный кабель с 10 проводами	К разъему дополнительного модуля электрореле AvantGuard III
13	Красный/Зеленый	К нормально разомкнутому электрореле запирания дверей
14	Серый/Зеленый	К нормально замкнутому электрореле запирания дверей
15	Серый/Оранжевый	К нормально замкнутому электрореле отпирания дверей
16	Белый/Оранжевый	К общему проводу отпирания дверей
17	Белый/Зеленый	К общему проводу запирания дверей
18	Серый	К триггеру дверей (+ или -)
19	Черный кабель с 10 проводами	К разъему дополнительного модуля электрореле AvantGuard III
20	Черный	К минусу аккумуляторной батареи
21	Красный	К плюсу аккумуляторной батареи через предохранитель на 5 ампер
22	Желтый	К желтому проводу автономной сирены
23	Синий/Оранжевый	К VATS/кодовому ключу. См ситуацию 14 Рекомендаций по установке систем фирмы Клиффорд
24	Черный кабель с 10 проводами	К разъему дополнительного модуля электрореле AvantGuard III

Цветовая кодировка проводов дополнительного модуля электрореле

Вывод	Цвет	Куда подключается
1	Красный	К плюсу аккумуляторной батареи через предохранитель на 30 ампер
2	Зеленый/Синий	К цепи зажигания со стороны катушки
3	Белый/Синий	К цепи стартера со стороны стартера
4	Серый	К цепи обогревателя/кондиционера
5	Белый/Зеленый	К цепи стартера со стороны замка зажигания
6	Оранжевый	К цепи аксессуаров
7	Красный	К плюсу аккумуляторной батареи через предохранитель на 30 ампер
8	Оранжевый/Серый	Ко второму проводу зажигания или обогревателя/кондиционера, если в автомобиле это имеется.
9	Белый/Коричневый	К цепи зажигания со стороны замка зажигания
10	Коричневый	К габаритным огням
11	Красный/Белый	К цепи фар со стороны выключателя через предохранитель на 30 ампер
12	Красный/Черный	К цепи фар со стороны фар

Цветовая кодировка проводов для дистанционного управления положением сиденья

Цвет	Куда подключается
Коричневый	К кнопке 1 положения сиденья, провод А
Красный	К кнопке 1 положения сиденья, провод В
Оранжевый	К кнопке 2 положения сиденья, провод А
Желтый	К кнопке 2 положения сиденья, провод В
Зеленый	К кнопке 3 положения сиденья, провод А
Синий	К кнопке 3 положения сиденья, провод В
Фиолетовый	К кнопке 4 положения сиденья, провод А
Серый	К кнопке 4 положения сиденья, провод В

Цветовая кодировка проводов для 20-контактного разъема

Вывод	Цвет	Куда подключается
1	Серый/Черный	К разъему датчика Piezo Sensor
2	Синий	К разъему датчика Piezo Sensor
3	Белый	К разъему открыто расположенного переключателя Valet
4	Серый двужильный	К световому датчику
5	Синий	К дворникам лобового стекла
6	Черный/Серый	К отрицательной клемме тахометра, дополнительного модуля RPM или адаптера дизельного двигателя
7	Белый/Черный	К триггеру капота
8	Серый/желтый	К триггеру багажника
9	Оранжевый	К разъему датчика Piezo Sensor
10	Фиолетовый	К разъему СИДа
11	Красный	К разъемам открыто расположенного переключателя Valet, антенны и обоих датчиков
12	Черный	К разъемам СИДа, открыто расположенного переключателя Valet, антенны и обоих датчиков
13	Белый/Синий	К разъему датчика Proximity Sensor
14	Синий/Белый	К стоп-сигналам
15	Синий/Зеленый	К фонарям заднего хода
16	Серый двужильный	К световому датчику
17	Серый/Синий	К аксессуарам 4-го канала
18	Серый/Фиолетовый	К замку багажника или другим аксессуарам, подключаемым к каналу 2 (только при отключенной охране)
19	Зеленый	К аксессуарам, для которых требуется отрицательный выходной сигнал постановки на охрану
20	Коричневый/Красный	К массе при отрицательном триггере дверей и к +12В при положительном триггере дверей

Фонари заднего хода

В целях безопасности перед тем, как включить прогрев двигателя, система IntelliPage/AvantGuard III проверяет состояние фонарей заднего хода и определяет, находится ли рычаг передач в положении "PARK". Поэтому фонари заднего хода всегда должны быть в исправном состоянии.

Убедитесь, что фонари заднего хода работают при включении задней передачи.
Найдите сбоку под панелью провод, на котором имеется напряжение +12 В при включении задней передачи.
Подсоедините СИНИЙ/ЗЕЛЕНЫЙ провод к проводу фонарей заднего хода, как указано на схеме 3.

Cтоп-сигналы

Система IntelliPage/AvantGuard III контролирует состояние стоп-сигналов для предотвращения несанкционированного пользования автомобилем и включения нормального рабочего режима. Для этого должен быть подсоединен провод входа стоп-сигналов (СИНИЙ/БЕЛЫЙ), а стоп-сигналы должны быть в рабочем состоянии, иначе IntelliPage/AvantGuard III не будет правильно функционировать.

Убедитесь, что стоп-сигналы включаются при нажатии педали тормоза.
Найдите сбоку под панелью приборов провод, на котором имеется +12В только когда педаль тормоза нажата.
Подсоедините СИНИЙ/БЕЛЫЙ провод к проводу стоп-сигналов, как указано на схеме 3.

Интерфейс с системой VATS/кодовым ключом на автомобилях компании Дженерал Моторс

При установке системы IntelliPage/AvantGuard III на автомобилях компании Дженерал Моторс, которые имеют систему VATS/кодового ключа (в ключ зажигания встроен резистор) вам потребуется выполнить измерения и установку, как указано в Технических рекомендациях по установке систем фирмы Клиффорд (см. Ситуацию 14).

Подсоединение обогревателя/кондиционера

Выход СЕРОГО провода обогревателя/кондиционера на дополнительном модуле электрореле предназначается для подачи питания на систему, контролирующую температуру в автомобиле при дистанционном запуске двигателя.

Включите обогреватель/кондиционер автомобиля и постепенно (на один шаг за один раз) поворачивайте ключ зажигания в направлении положения "Запуск". Заметьте, в каком положении включается обдув. Выключите двигатель.
Найдите провод, на котором имеется напряжение +12В только, когда ключ зажигания находится в положении при котором включается обдув.
Обрежьте провод и запустите двигатель. Обдув не должен работать.
Подсоедините СЕРЫЙ провод к проводу обогревателя/кондиционера.

Аксессуары

На некоторых автомобилях имеется отдельная цепь для подсоединения приемника, обогревателя сидений и т.д.

Включите приемник автомобиля и постепенно (на один шаг за один раз) поверните ключ зажигания в положение "АСС" (аксессуары). Приемник должен включиться.
Найдите провод, на котором имеется напряжение +12В только, когда ключ зажигания находится в положении "АСС" (аксессуары) и "ON", но 0 В, когда ключ находится в положении "START" (запуск).
Обрежьте провод и запустите двигатель. Приемник не должен работать.
Подсоедините ОРАНЖЕВЫЙ провод к проводу аксессуаров.

Дистанционное управление положением сиденья

Эта функция обеспечивает установку сиденья водителя в заранее запрограммированное положение при снятии системы с охраны. Каждый передатчик может быть запрограммирован на любое, заранее выбранное положение сиденья. Например передатчик главы семьи может быть запрограммирован на установку сиденья в положение 1, а передатчик его супруги на положение 2. Если в автомобиле имеется возможность устанавливать сиденье не в 2, а в 4 разных положения, то Вы можете запрограммировать до 4 различных положений сиденья.

Снимите панель кнопок фиксации положений сиденья
Запишите цвета каждой пары проводов, подходящей к каждой кнопке
Установите панель на место и найдите эти провода сбоку от водителя под приборной доской
Выполните подсоединения, как указано на схеме 2.

Фары

Большинство автомобилей японского производства имеют отрицательную полярность выключателей фар, почти все остальные - положительную полярность.

Найдите на выключателе фар провод, на котором имеется +12 В или масса, когда включены фары. Подсоедините к нему КРАСНЫЙ/ЧЕРНЫЙ провод.
Если выключать имеет положительную полярность, подсоедините КРАСНЫЙ/ЧЕРНЫЙ провод к одному из КРАСНЫХ проводов системы, на котором имеется предохранитель на 30 Амп. Если полярность выключателя отрицательная (как правило на японских автомобилях), подсоедините КРАСНЫЙ/ЧЕРНЫЙ провод к массе автомобиля (не используйте для этого цепь массы системы).

Габаритные огни

Смотрите Инструкцию по подсоединению габаритных огней и определению их полярности.

Дворники лобового стекла

Найдите на выключателе дворников провод, на котором имеется +12 В только при выключенных дворниках. Подсоедините к нему СИНИЙ провод.

Запирание/отпирание дверей

Информацию о различных типах цепей и соединениях дверных замков см. в инструкции "Замки дверей".

Зажигание

Найдите один провод на котором присутствует +12 В при проворачивании и при работе двигателя и 0 В при выключении зажигания.
Примечание: Вы можете найти на рулевой колонке два таких провода. Если это так, см. главу ниже "Второй провод зажигания или обогревателя/ кондиционера".
Обрежьте этот провод и попытайтесь запустить двигатель. Двигатель должен проворачиваться, но заводиться при этом он не будет.
Подсоедините БЕЛЫЙ/КОРИЧНЕВЫЙ провод к той стороне перерезанного провода, которая идет от замка.
Подсоедините ЗЕЛЕНЫЙ/СИНИЙ провод к той стороне перерезанного провода, которая идет от катушки зажигания.

Второй провод зажигания или обогревателя/кондиционера

Все больше и больше автомобилей выпускаются с двумя проводами зажигания или обогревателя/кондиционера для того, чтобы разделить подачу питания системы управления температурой, бортовых компьютеров, системы подачи топлива, электронного управления трансмиссии (на грузовых автомобилях Chevy), и т.д. Если вы устанавливаете систему на таком автомобиле, то вы обнаружите два провода зажигания или два провода питания обогревателя/кондиционера. Подсоедините ОРАНЖЕВЫЙ/СЕРЫЙ провод к этой вторичной цепи, как указано на Схеме 1.

Стартер

ПРИМЕЧАНИЕ: Провода стартера ДОЛЖНЫ быть подсоединены до выключателя нейтрального положения. В противном случае запуск двигателя может произойти при включенной передаче.

ПРИМЕЧАНИЕ: В цепи стартера может быть очень высокий ток, поэтому БЕЛЫЙ/ЗЕЛЕНЫЙ и БЕЛЫЙ/СИНИЙ провода должны иметь надежное соединение. Используйте паяльник и термоусадочную трубку для повышения надежности соединения.

Найдите в жгуте проводки замка зажигания, провод, на котором имеется +12 В только при проворачивании стартера.
Обрежьте провод и попытайтесь запустить двигатель, стартер не должен проворачиваться.
Подсоедините БЕЛЫЙ/ЗЕЛЕНЫЙ провод к проводу стартера со стороны замка.
Подсоедините БЕЛЫЙ/СИНИЙ провод к проводу стартера со стороны соленоида.

Антенна ElectroLoop

Проложите антенну по верхнему краю лобового стекла
Проложите кабель антенны к центральному блоку управления и подключите к ее коаксиальному разъему.
Подсоедините разъем ЧЕРНОГО и КРАСНОГО проводов антенны к разъему проводов такого же цвета кабеля системы.

Светодиодный индикатор состояния (СИД).

Выберите подходящее место на консоли или панели, открытое для обзора извне, как через стекло со стороны водителя, так и со стороны пассажира. Согласуйте его с владельцем. Для сохранения энергии аккумулятора при непрерывной работе охраны в течении 48 часов частота мигания светодиода замедляется вдвое по сравнению с нормальной. Если же охрана остается включенной в течении более 96 часов, частота мигания снижается до четверти от нормальной.

Убедитесь в том, что имеется достаточно места для установки светодиода. Просверлите монтажное отверстие диаметром 5/16 дюйма (7,94 мм) и пропустите через него провода.
Соедините разъемы светодиода с разъемами проводов жгута соответствующих цветов и установите светодиод на место.

Триггер двери

Смотрите Инструкцию по подсоединению дверного триггера и определению его полярности.

Вежливая подсветка

Если полярность дверного триггера отрицательная, подсоедините КОРИЧНЕВЫЙ/КРАСНЫЙ провод к массе автомобиля (не используйте для этого отрицательный провод системы), если полярность положительная, подсоедините его к одному из КРАСНЫХ проводов системы, на котором имеется предохранитель на 30 ампер.

Световой датчик

Установите датчик на панели приборов, где на него будет попадать прямой солнечный свет
Подсоедините СЕРЫЙ ДВУЖИЛЬНЫЙ провод системы к серому двужильному проводу датчика.

Открыто расположенный кодовый переключатель Valet

Переключатель Valet является самым слабым звеном охранных систем других производителей. Злоумышленник может отключить систему охраны и угнать автомобиль замкнув накоротко провода зажигания и нажав на переключатель Valet. Открыто расположенный кодированный переключатель Valet обеспечивает абсолютную защиту и в то же время является более простым в обращении. Поскольку система IntelliPage/AvantGuard III использует кодовый переключатель Valet, он может и должен быть установлен открыто на приборной панели либо на консоли. Согласуйте с владельцем автомобиля место его установки. Избегайте устанавливать переключатель в тех местах, где возможно его случайное нажатие.

Убедитесь в том, что в выбранном месте достаточно пространства для установки переключателя и просверлите монтажное отверстие диаметром 1/2 дюйма (12,7 мм).
Установите переключатель и соедините разъемы переключателя с разъемами проводов жгута соответствующих цветов.

Дистанционно регулируемый двухзоновый датчик Piezo Sensor

Дистанционно регулируемый двухзоновый датчик Piezo Sensor представляет собой полностью электронный виброударный датчик, которые не имеет изнашивающихся или влияющих на его чувствительность движущихся частей. После подачи питания на систему, вы можете отрегулировать и проверить чувствительность каждой зоны датчика простым нажатие кнопок на передатчике как указано в главе "Регулировка датчиков".

При помощи прилагаемого крепежного материала прочно закрепите датчик снизу на рулевой колонке. Если на колонке нет защитного кожуха, снимите полукруглую монтажную скобу с датчика и установите его на переборке между моторным отсеком и салоном).
Подсоедините разъем датчика к 5-контактному разъему датчика Piezo Sensor кабеля системы (КРАСНЫЙ, ЧЕРНЫЙ, СИНИЙ, ОРАНЖЕВЫЙ, СЕРЫЙ/ЧЕРНЫЙ)

Дистанционно регулируемый цифровой двухзоновый датчик Proximity Sensor IV

Этот радиолокационный датчик нового поколения потребляет всего 30% мощности, потребляемой прежними датчиками (это существенно сберегает заряд аккумулятора в отличии от других датчиков), обеспечивая при этом гораздо большую чувствительность и избирательность. Для удобства монтажа его основание сделано очень маленьким, поэтому вы можете установить его там, где другой датчик не поместится. В довершение ко всему, вы (и даже владелец автомобиля) можете настраивать, проверять и регулировать чувствительность обеих зон этого микропроцессорного двухзонового датчика при помощи передатчика. Высокочастотные радиоволны, излучаемые этим датчиком проходят через неметаллические предметы. Рекомендуется устанавливать этот датчик внутри центральной консоли, под приборной панелью или под ковриком центрального тоннеля или даже в подголовнике. Датчик должен быть направлен внутрь салона и размещаться как можно ближе к центру салона.

Укрепите датчик на выбранном месте, но не затягивайте крепления до тех пор, пока не будет завершена его проверка и настройка (может потребоваться изменение его положения).
Соедините разъем датчика с 3-контактным разъемом кабеля системы (КРАСНЫЙ, ЧЕРНЫЙ, БЕЛЫЙ/СИНИЙ).

Триггер багажника

Система IntelliPage/AvantGuard III непосредственно совместима с автомобилями, в которых выключатель освещения багажника имеет отрицательную полярность (на автомобилях марки Роллс-Ройс с положительной полярностью выключателей используйте электрореле для изменения полярности). Выключатель может находиться внутри или рядом с замком багажника или на плафоне освещения.

ПРИМЕЧАНИЕ: Если на приборной панели машины имеется индикатор незакрытого багажника, установите один из прилагаемых диодов между лампой освещения и выключателем маркировочной полосой в сторону выключателя.

Подсоедините СЕРЫЙ/ЖЕЛТЫЙ провод к выключателю багажника (между диодом и выключателем, если Вы установили диод).

Выход канала 2 (при выключенной охране)

СЕРЫЙ/ФИОЛЕТОВЫЙ провод выхода канала 2 замыкается на массу на 0,5 секунды при выключенной охране, когда нажимается кнопка 2 передатчика (или остается замкнутым пока кнопка удерживается в нажатом положении). Прежде всего этот выход предназначается для открывания замка багажника. Максимально допустимый ток - 0,15 А.

Канал 4 с программируемым типом выхода и автовключением

Вы можете запрограммировать СЕРЫЙ/СИНИЙ провод выхода 4-го канала в качестве:

импульсного выхода замыкающегося на массу на 0,5 сек или на время удерживания кнопки в нажатом положении (заводская установка)
фиксированного выхода (т.е. выход остается замкнутым на массу до повторного включения 4-го канала)
таймерного (управляемого таймером) выхода, который остается замкнутым на массу на любой период, выбранный вами в пределах от 1сек. до 2 минут.

Вы можете также установить автоматическое включение этого выхода при каждом дистанционном включении охраны (отлично подходит для автоматического закрывания окон и люка, имеющих электроприводы). См. главу "Программируемые функции" - для изменения типа выхода и/или автоматического включения выхода.

Автоматическое закрывание окон/люка (требуется дополнительное электрореле)

Если в автомобиле имеется функция закрывания окон/люка при запирании водительской двери ключом (некоторые модели Мерседес-Бенц, БМВ, Фольксваген и Ягуар), Вы можете установить их автоматическое закрывание при дистанционной постановке на охрану.

Подсоедините провод клеммы 30 электрореле к проводу, на котором имеется +12В или масса только, когда ключ поворачивается в двери.
Если на нем масса, подсоедините клемму 87 к массе, если +12В, подсоедините ее к постоянному источнику +12 В через предохранитель на 30 ампер (не используйте для этого КРАСНЫЕ провода системы).
Подсоедините клемму 86 электрореле к постоянному источнику +12 В через предохранитель на 30 ампер (не используйте для этого КРАСНЫЕ провода системы).
Подсоедините провод выхода канала 4 к клемме 85.
При полностью открытых окнах и люке посчитайте сколько секунд займет их полное закрывание.
Добавьте к этому времени еще 2 секунды (т.к. при холодной погоде они закрываются медленнее), затем запрограммируйте таймер, как указано в главе "Программируемые функции" (колонка 4, строка 4).
Установите автоматическое включение канала 4, как указано в главе "Программируемые функции" (колонка 3, строка 4).
Установите таймерный тип канала 4, как указано в главе "Программируемые функции" (колонка 5, строка 4).

Дополнительные горны или сигнал автомобиля

Вы можете использовать СЕРЫЙ/КОРИЧНЕВЫЙ провод системы для подсоединения сигнала автомобиля или для управления электрореле дополнительного горна #60-517. Для подсоединения дополнительного горна смотрите инструкцию, которая прилагается к нему. Для подсоединения сигнала автомобиля:
