Автосигнализация CENMAX

CM-320

Инструкция по установке

Проверьте комплектность сигнализации.
- центральный блок с двумя брелоками/пультами дистанционного управления
- сирена
- шок-сенсор (датчик удара)
- кнопка аварийного отключения
- индикатор светодиод
- электрореле блокировки двигателя с проводкой
- комплект проводов
- концевой выключатель
Определите места присоединения проводов и расположения компонентов.
Отсоедините "+" клемму аккумулятора автомобиля.
Центральный блок системы установите в салоне, например, под приборной панелью, на щитке моторного отсека и т.д. Антенный провод расправьте, направьте вверх, и по возможности проложите вдали от жгутов проводов и металлических панелей.
Сирена устанавливается в моторном отсеке в недоступном для угонщика месте, рупором вниз или вбок.
Шок-сенсор устанавливается в салоне, где к нему возможен доступ для регулировки, и крепится саморезами и липкой лентой.
Кнопка аварийного отключения устанавливается в доступном для пользователя, но скрытном месте.
Индикатор светодиод располагают в месте, где он хорошо виден, как водителю, так и снаружи автомобиля.
Провода от электрореле блокировки должны быть как можно короче. Места присоединения проводов в разрываемых цепях следует пропаять. следует также удостовериться, что ток в цепях разрывов не превышает допустимый ток через контакты электрореле.
Провода привода центрального замка и мигающих фонарей следует защищать плавкими предохранителями на соответствующий ток.
Концевые выключатели капота, багажника, а, если потребуется, то и дверей врезаются в защищенные от влаги места, недоступные снаружи автомобиля. Трущиеся места концевиков следует периодически смазывать.

Установка системы

Подсоединить плюсовую клемму аккумулятора автомобиля и проверить:

постановку на охрану и снятие с охраны при помощи брелока
тихую постановку/снятие
автоностаиовку
режим "паника"
режим "поиск"
апирание дверей при включении зажигания
снятие с охраны при помощи кнопки аварийного отключения
память срабатываний
срабатывание сигнализации при открывании всех дверей, капота, багажника
чувствительность обеих зон шок-сенсора
режим Хайджек
Valet-режим

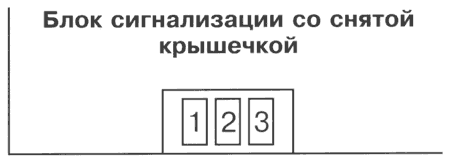

Установка перемычек

После переустановки перемычек следует отключить питание системы и подать его снова.

Перемычка №1

с перемычкой: малое время управления центральным замком и для актуаторов.
без перемычки: большое время управления центральным замком (для вакуумных систем).

Перемычка №2

с перемычкой: сигнализация включает в цепь охраны дверные концевики через 5 секунд после постановки на охрану.
без перемычки: сигнализация ждет выключения внутрисалонного света и после этого включает в цепь охраны дверные концевики.
