Автосигнализация CHEETAH

CM 110

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

Система CHEETAH CM-110 предназначена для звукового и светового оповещения о несанкционированном использовании транспортного средства, блокировки цепей запуска двигателя, дистанционного выполнения сервисных функций. Система может быть установлена на любые автотранспортные средства с номинальным напряжением бортовой сети 12В, с присоединенным к массе отрицательным выводом аккумуляторной батареи.

Защитные функции системы

В режиме охраны система обеспечивает:

защиту от несанкционированного запуска двигателя;
защиту от перехвата и воспроизведения кодовых комбинаций (динамический код - KeeLoq® технология);
защиту от открывания дверей, капота и багажника;
двухуровневую защиту от ударов по кузову; защиту от перерыва питания;

Сервисные функции системы

Автосигнализация осуществляет:

автоматическое управление замками дверей при включении и выключении охраны;
автоматическое включение режима охраны через 30 секунд после закрытия последней двери с запиранием замков дверей (Программируемая функция №2);
автоматическое включение режима охраны через 30 секунд после закрытия последней двери без запирания замков дверей (Программируемая функция №1);
автоматический возврат в режим охраны при непреднамеренном выключении охраны;
включение и выключение охраны со звуковым подтверждением или без него;
аварийное выключение охраны без радио брелка персональным двузначным кодом; режим "паника";
светодиодную индикацию режимов работы и факта срабатывания;
дистанционное отключение датчика удара при включении охраны;
звуковое сообщение об открытых дверях, капоте и багажнике при включении охраны;
задержка включения охраны дверей без звукового сообщения для автомобилей с задержкой выключения салонного освещения (Программируемая функция №7);
дистанционное управление отпиранием багажника;
служебный режим;
два или один импульс на отпирание замков дверей при выключении охраны (Программируемая функция №6);
длительность импульсов управления замками дверей 0,5 или 3 секунды (Программируемая функция №5); управление стеклоподъемниками при включении режима охраны;
управление дополнительным пейджером;
запись кодов новых брелков и удаление из памяти кодов утраченных брелков.

Функции, обеспечивающие личную безопасность

защита от ограбления "Anti-Carjack", три варианта алгоритма работы (Программируемая функция №10);
автоматическое управление замками дверей при вождении (Программируемая функция №3).

Светодиодная индикация состояний

Светодиодный индикатор режима	Режим
Медленно мигает	Включен режим охраны
Не горит	Режим охраны выключен
Быстро мигает	Задержка перед автоматическим включением режима охраны
Двойные вспышки	Индикация тревоги во время режима охраны.
Горит постоянно	Служебный режим включен.

Звуковые сигналы

Количество звуковых сигналов	Состояние системы
1	Включение режима охраны
2	Выключение режима охраны
1+3	Сообщение об открытой двери, капоте или багажнике при включении режима охраны
2+3	Сообщение о тревоге при выключении охраны
1	Поиск машины

Световые сигналы

Количество вспышек фонарей	Состояние системы
1	Включение режима охраны
2	Выключение режима охраны
6	Поиск машины

Управление системой

Управление системой осуществляется по радиоканалу при помощи пульта дистанционного управления, выполненного в виде брелка для ключей. Дальность действия зависит от состояния элемента питания и интенсивности внешних радиопомех. Формирование команд управления осуществляется кратковременным или продолжительным нажатием на кнопку брелка.

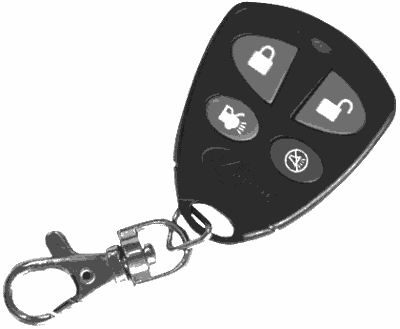

Брелок представляет собой миниатюрный радиопередатчик, питающийся двух батареек CR 2016, которых хватает примерно на 1 год эксплуатации. Существенное снижение дальности приема системой команд передатчика говорит о необходимости замены батареек. На брелоке расположены четыре кнопки управления и индикаторный светодиод. При нажатии на любую из кнопок передатчик формирует и передает специальную кодированную команду, которая меняется при каждом новом нажатии на кнопки, предотвращая, таким образом, возможность перехвата кода Вашей сигнализации код-граббером.

Кнопки	Функции
	Включение режима охраны
	Выключение режима охраны
—	Выключение режима охраны с отпиранием дверей пассажиров. Нажать последовательно в течение 3-х сек
2 сек	Поиск автомобиля. Нажать и удерживать 2 секунды.
3 сек	"Паника". Нажать и удерживать более 2-х сек.
	Отключение режима "Паника"
	Запирание дверей. Нажать при включенном зажигании.
	Отпирание дверей. Нажать при включенном зажигании.
	Бесшумное включение/выключение режима охраны.
4 сек	Отключение датчика удара. Нажать и удерживать 4 секунды до начала вспышек фонарей.
1 сек	Отпирание багажника. Нажать и удерживать 1 сек.
2 сек	Включение режима защиты от ограбления (Anti-Carjack). Нажать и удерживать 2 секунды при включенном зажигании.
2 сек	Включение служебного режима. Нажать и удерживать 2 секунды при выключенных режиме охраны и ключе зажигания.

Включение режима охраны

Для включения охраны со звуковым подтверждением нажмите кнопку брелка. Включение охраны подтвердится звуковым сигналом и вспышкой световых сигналов. Индикатор состояния будет медленно мигать.

Если при включении охраны не закрыта дверь, капот, багажник, то система сообщит об этом четырьмя звуковыми и световыми сигналами (Программируемая функция №7 должна быть включена). После закрытия двери, капота, багажника они автоматически будут включены в режим охраны.

Учет задержки салонного света.

Режим включается программированием (Программируемая функция №7 должна быть выключена).

Если автомобиль имеет функцию задержки салонного света, и программно включен режим учета задержки, датчики дверей будут взяты под охрану через 40 секунд после закрывания последней двери. Оповещение о незакрытых дверях при постановке на охрану в этом режиме отсутствует.

Режим охраны

В режиме охраны при кратковременном открывании двери, капота, багажника, при сильных ударах по кузову включается тревога: 30 секунд мигают световые сигналы, звучит сирена и включится пейджер (если подключен). При слабых ударах по кузову звучит предупреждающий звуковой сигнал, пейджер не включается. В течение 30 секунд после включения охраны, пока работают стеклоподъемники, датчик удара выключен. Если зона, вызвавшая тревогу, постоянно открыта, то тревога длится 2,5 минуты.

Для выключения тревоги нажмите любую кнопку брелка.

Датчик удара

Количество полных тревог по сигналу датчика удара в одном цикле охраны ограничено шестью.

Датчик удара в режиме охраны можно отключить в любой момент. Для этого в режиме охраны надо нажать кнопку на две секунды (пока не появятся подтверждающие вспышки фонарей).

Выключение охраны

Для выключения режима охраны нажмите кнопку брелка. Выключение охраны подтвердится двумя звуковыми сигналами и двумя световыми вспышками. Откроются замки дверей. Если в режиме охраны включалась тревога, то после выключения охраны прозвучат дополнительные 3 сигнала сирены, и индикатор состояния будет давать двойные вспышки.

Отключение тревоги без снятия системы с охраны.

Если включилась тревога, то, нажав кнопку , Вы выключите сирену и фонари (в случае, если причина тревоги устранена, т.е., к примеру, закрыта открытая дверь или датчик удара перестал срабатывать). Если же причина, вызвавшая тревогу, сохраняется, отключить тревогу, не сняв сигнализацию с охраны, нельзя.

Двух шаговое отпирание дверей.

Если при установке системы сделаны соответствующие подключения, то при выключении режима охраны кнопкой произойдёт отпирание только двери водителя. Для отпирания и остальных пассажирских дверей следует в течение трёх секунд после первого нажатия нажать кнопку ещё раз.

Бесшумное включение и выключение режима охраны.

При кратковременном нажатии кнопки происходит бесшумное включение и выключение режима охраны. Выполнение команды брелка подтверждается только световыми сигналами фонарей.

Аварийное отключение сигнализации.

В случае если брелок сигнализации отсутствует или неисправен, для отключения режима охраны необходимо:

открыть дверь, включить зажигание и в течение 15 секунд:
- если персональный код не используется - Один раз нажать служебную кнопку. Система отключит режим охраны,
- если персональный код используется - ввести персональный код (Смотри соответствующий пункт руководства). Система отключит режим охраны.

Автоматический возврат в режим охраны

Если в течение 30 секунд после выключения охраны не будет открыта дверь или не будет включено зажигание, то система снова автоматически включит режим охраны и закроет замки дверей.

Автоматическое включение режима охраны (Программируемые функции №1 и №2)

После выключения зажигания, открытия и закрытия последней двери индикатор состояния быстро мигает, показывая, что через 30 секунд система автоматически включит режим охраны.

Замки дверей закроются (включена функция №2) или не закроются (функция №2 выключена). Для задержки включения охраны в течение 30 секунд достаточно открыть дверь, после ее закрытия отсчет времени перед автоматическим включением охраны начнется сначала.

Паника

При выключенном зажигании удерживайте нажатой более двух секунд кнопку брелка.

Включится тревога. Для выключения паники нажмите кнопку брелка. Если система находилась в режиме охраны, то режим охраны сохранится, если нет, то охрана не включится.

Дистанционное управление центральным замком.

При включенном зажигании замки дверей автомобиля могут быть в любой момент заперты или открыты нажатием на брелоке кнопок или соответственно. Если, при установке сигнализации, Вы выбрали режим двушагового отпирания дверей, то при нажатии кнопки отпираться будут только пассажирские двери. Водительская дверь откроется только при выключении зажигания.

Поиск машины

Для поиска машины на стоянке с недостаточным освещением нажмите кнопку брелка на 2 секунды. Система ответит коротким сигналом сирены, 6 раз вспыхнут фонари.

Дистанционное отпирание багажника

Удерживайте нажатой секунду кнопку

брелка. Багажник откроется (если подключен соответствующий электропривод).

Безопасное управление замками дверей при вождении (Программируемая функция 5)

Через 5 секунд после включения зажигания замки дверей автоматически запираются, но если в течение этого времени будет открыта дверь, то замки не запрутся во избежание случайного запирания в салоне ключей или брелка управления. После выключения зажигания замки дверей автоматически откроются.

Если сделано соответствующее подключение, то двери могут запираться автоматически только после нажатия на педаль тормоза.

Управление освещением салона

Система имеет функцию управления салонным освещением, работающую следующим образом:

После выключения режима охраны салонное освещение горит в течение 30-и секунд.

Защита от ограбления "Anti-Carjack"

Если Вас вынуждают покинуть автомобиль, не раздумывая, сделайте это. Попытка защитить от угона автомобиль не должна ставить под угрозу Вашу жизнь. Защита автомобиля - задача охранной системы.

Функция "Anti-Carjack" в системе Cheetah CM-110 обеспечивает возврат автомобиля, когда насильственный угон уже состоялся. Ее можно включить с радио брелка или запрограммировать так, чтобы она включалась автоматически.

Режим "Anti-Carjack", включаемый с брелка. (Должна быть включена программируемая функция №10)

Для активизации функции, пока автомобиль ещё находится в зоне действия брелка, при включенном зажигании удерживайте нажатой более 2-х секунд кнопку брелка. Однократно вспыхнут фонари, показывая, что включен режим защиты от ограбления.

Работа системы в режиме защиты от ограбления

Режим защиты от ограбления после его активизации состоит из двух периодов.

Первый период:

Через 30 секунд после активизации режима сирена в течение 20-и секунд издает короткие предупредительные сигналы.
В течение этих 50-и секунд можно выключить режим нажатием кнопки .
Если это не будет сделано, система включит второй период.

Второй период:

Через 50 секунд после активизации режима система включает тревогу. Непрерывно звучит сирена, мигают фонари, включается блокировка двигателя. Если теперь выключить зажигание, то звук сирены и вспышки фонарей прекратятся, но блокировка двигателя сохранится. При попытке запустить двигатель снова включаются фонари и звук сирены. Второй период не ограничен во времени.

Выключение режима защиты от ограбления:

Выключите зажигание, затем снова включите и не позже, чем через 10 секунд нажмите служебную кнопку. Тревога выключится, двигатель будет разблокирован. Если для повышения уровня защиты системы запрограммирован персональный код, выключение тревоги осуществляется вводом персонального кода.

Режим "Anti-Carjack"

Активизируется автоматически при открывании и закрывании дверей при включенном зажигании. (Должна быть включена программируемая функция №10). Функция активизируется каждый раз после включения зажигания и последующих открывания и закрывания дверей. При этом не происходит подтверждающей вспышки фонарей.

Служебный режим

Выключите зажигание и в течение 10-ти секунд нажмите на 2 секунды кнопку брелка - три вспышки фонарей подтвердят включение служебного режима.

В служебном режиме индикатор состояния непрерывно светится. В служебном режиме с помощью брелка можно управлять замками дверей и отпиранием багажника. Выполнение охранных функций не осуществляется. Этот режим можно использовать при передаче автомобиля другим лицам. При этом не потребуется передавать радио брелок и объяснять, как им пользоваться.

Для выключения служебного режима повторите описанные выше действия. Три коротких звуковых сигнала подтвердят выключение служебного режима. Индикатор состояния погаснет. Служебный режим можно включить и без использования брелка. Для этого включите зажигание и пять раз нажмите служебную кнопку - три вспышки фонарей подтвердят включение служебного режима.

Для выключения служебного режима - повторите процедуру. Три коротких звуковых сигнала подтвердят выключение служебного режима. Индикатор состояния погаснет

Использование персонального кода

Персональный код используется для выключения тревоги и режима охраны без использования брелка и для выключения режима "Anti-Carjack", если он работал более 50-ти секунд. Ввод персонального кода:

Включите зажигание и откройте дверь.
Нажмите служебную кнопку число раз, равное первой цифре персонального кода. Выключите и снова включите зажигание.
Введите вторую цифру персонального кода, нажав служебную кнопку число раз, равное второй цифре персонального кода.
Если код введен правильно, то система выключит режим охраны или отключит режим защиты от ограбления.

При неправильном вводе кода пользователю предоставляются еще две попытки, затем ввод кода блокируется на 5 минут. Заводская установка персонального кода "1-1".

Запись персонального кода

Персональный код состоит из двух десятичных цифр. Внимание! Цифры не должны быть нулем.

Включите зажигание.
Нажмите 3 раза служебную кнопку, прозвучит один сигнал сирены и включатся световые сигналы. Режим записи персонального кода включен.
Нажмите служебную кнопку число раз, равное первой цифре персонального кода.
Выключите зажигание. Фонари погаснут, а светодиодный индикатор вспыхнет число раз, равное введённой цифре.
Включите зажигание. Введите вторую цифру персонального кода, нажав служебную кнопку число раз, равное второй цифре персонального кода.
Выключите зажигание. Фонари погаснут, а светодиодный индикатор вспыхнет число раз, равное введённой цифре.
Последует 3-х секундная серия звуковых сигналов, режим записи персонального кода выключится автоматически.

Внимание: на процедуру записи нового персонального кода отводится только 60 секунд.

Внимание: после входа в режим программирования персонального кода (Пункт 3) происходит автоматическая установка первоначального (заводского) значения персонального кода (1-1).

Программирование функций системы

Сигнализация позволяет программировать 10 охранных и сервисных функций, перечисленных в таблице. Заводские установки соответствуют состоянию функций в первой колонке таблицы.

	ФУНКЦИЯ	Нажать кнопку / 1 звуковой сигнал.	Нажать кнопку /(2 звуковых сигнала.
1	Автоматическое включение режима охраны	Нет*	Включено
2	Запирание две рей при автоматическом включении режима охраны	Нет*	Включено
3	Управление замками дверей при вождении	Нет*	Включено
4	Назначение универсального выхода давления.	Управление Пейджером*	30-ти секундный импульс при включении режима охраны.
5	Длительность импульсов управления замками дверей	0,5 секунды*	3 секунды
6	Количество импульсов на отпирание замков дверей	Один импульс*	Два импульса
7	Сообщение об открытой двери при включении охраны, задержка охраны	Сообщения нет*	Сообщение выполняется
8	Работа цепи внешнего электрореле блокировки	Алгоритм нормально замкнутых контактов*	Алгоритм нормально разомкнутых контактов.
9	Аварийное отключение режимов охраны и защиты от ограбления	Одиночным нажатием служебной кнопки*	Персональным кодом.
10	Режим защиты от ограбления	Выключен*	- командой брелка - автоматически по открыванию двери. - автоматически по включению зажигания

Знаком * отмечены заводские установки.

Для изменения этих функций:

Выключите режим охраны.
Включите зажигание. На 5 секунд нажмите служебную кнопку. Включение режима программирования подтвердится пятью звуковыми сигналами, включением фонарей и светодиодного индикатора.
Для изменения значения программируемой функции нажмите служебную кнопку число раз, равное номеру функции. Прозвучит соответствующее число звуковых сигналов.
Для выбора значения функции нажмите соответствующую кнопку брелка - последуют один или два звуковых сигнала.
Для изменения следующей программируемой функции нажмите служебную кнопку нужное число раз. Прозвучат звуковые сигналы, индицируя номер выбранной функции.
Кнопками брелка включите или выключите программируемую функцию. И так далее.

Режим программирования функций выключится автоматически, если в течение 10-ти секунд не будет сделано никаких действий. Для быстрого выключения режима программирования просто выключите зажигание.

Запись кодов брелков

В память системы можно записать коды четырех брелков.

Для записи кодов новых брелков и/или удаления кодов утраченных необходимо сделать следующее:

Выключите режим охраны.
Включите зажигание, и на 5 секунд нажмите служебную кнопку.
Включение режима программирования подтвердится пятью звуковыми сигналами. Включатся фонари и светодиодный индикатор.
Нажмите любую кнопку брелка, код которого Вы хотите записать в память системы. Запись кода подтвердится звуковым сигналом.
Нажмите любую кнопку второго брелка, код которого Вы хотите записать в память системы. Запись кода подтвердится двумя звуковыми сигналами.
Нажмите любую кнопку третьего брелка, код которого Вы хотите записать в память системы. Запись кода подтвердится тремя звуковыми сигналами.
Нажмите любую кнопку четвёртого брелка, код которого Вы хотите записать в память системы. Запись кода подтвердится четырьмя звуковыми сигналами.

Для выключения режима записи кодов выключите зажигание.

Если в режиме записи кодов в течение 10-ти секунд не сделано никаких действий, то режим выключится автоматически. Фонари и светодиодный индикатор погаснут.

Все передатчики, которые будут использоваться для управления сигнализацией, должны быть записаны в память системы в течение одного цикла программирования.
