Автосигнализация CARMANDER

KL-360 E ver.2.0, EA ver.2.0

Инструкция по установке и эксплуатации

Комплектация сигнализации:

• Два брелка - передатчика
• Один модуль управления
• Одна 120 дБ сирена
• Одно электрореле блокировки
• Один Шок сенсор, с регулировкой чувствительности.
• Один Светодиод.
• 4 дверных привода и крепеж (только для модели KL-360EA).
• Один набор проводов для установки.

Основные функции:

• Звуковые и световые сигналы подтверждения при постановке \ снятии системы с охраны.
• Дистанционное управление запиранием \ отпиранием замков дверей.
• Предупреждение о неплотно закрытой двери.
• Включение сирены при срабатывании датчиков.
• Блокировка двигателя в режиме охраны.
• Защита от сканирования.
• Автоматическая повторная постановка системы на охрану через 20 секунд. если после снятия сигнализации с охраны двери не открывались.
• Предупреждение о предыдущем срабатывании.
• Независимый выход на пейджер.
• Возможность дистанционного управления замком багажника.
• Бесшумная постановка и снятие системы с охраны.
• Поиск автомобиля с использованием световых и звуковых сигналов.
• Режим "Анти - Грабеж".
• Режим "Паника" ??? ( В оригинале - Panic alarm for emergenсies)
• Светодиодный индикатор состояния системы, с памятью на срабатывание.
• Радиус действия брелка до 100 метров.
• Программируемые функции:
  1. Длительность импульса подаваемого на замки 0,4 сек/3,5 сек.
  2. Звуковое подтверждение вкл\выкл.
  3. Автоматическая повторная постановка на охрану вкл\выкл
  4. Автоматическое отпирание дверей при выключение зажигания вкл\выкл.

  Жирным цветом выделены заводские установки.

Функции кнопок брелка.

Брелок-передатчик содержит 4 кнопки, для активации какой-либо из описанных ниже функций, просто нажмите необходимую кнопку.

Кнопка 1: (Постановка на охрану) Звуковой режим тревоги.

• Звуковое и световое подтверждение постановки на Охрану: Один сигнал сирены и одно мигание фонарей подтверждают постановку на охрану. Светодиод начнет мигать каждые 2 сек., как только система войдет в режим Охраны. (Звуковой сигнал сирены программируется, см. раздел "программирование")
• Дистанционное запирание замков дверей: Замки дверей запрутся автоматически.
• Включение сирены при срабатывании датчиков: При срабатывании датчиков открытия дверей, капота, багажника или шок сенсора включатся сирена, примерно на 45 сек, и пейджер (если подключен). Сигнализация вновь войдет в режим охраны сразу после окончания звучания сирены.
• Блокировка двигателя и Срабатывание системы при включении зажигания: В режиме охраны двигатель заблокирован, и если угонщик попытается запустить двигатель, непрерывно включится сирена и замигают фонари.

1. Предупреждение о неплотно закрытой двери: Если при постановке на охрану одна из дверей осталась не закрытой, сирена прозвучит 6 раз и фонари мигнут 6 раз.
2. "Умный" индикатор: Если произошло срабатывание сигнализации, индикатор начнет мигать быстрее (каждые 0.5 сек) до тех пор, пока не будет отключен режим Охраны (нажатием кнопки 2) и снова включен (нажатием кнопки 1) или включено зажигание.
3. Поиск автомобиля в Звуковом режиме: Если система находится в режиме охраны, то нажатие кнопки № 1 включает сирену и фонари для определения месторасположения автомобиля.

Кнопка 2: (Снятие с охраны)

• Два сигнала сирены и 3 мигания фонарей подтверждают снятие системы с охраны. (Звуковые сигналы сирены программируется, см. раздел "программирование")
• Замки дверей отопрутся автоматически, блокировка двигателя будет снята .

1. Автоматическая повторная постановка на охрану (программируемая функция, см. раздел "программирование"): Если в течение 20 секунд после снятия системы с Охраны ни одна из дверей не открывалась, система снова войдет в режим Охраны автоматически.
2. Автоматическое запирание замков дверей:
   1. При работе двигателя, нажатие кнопок № 1 или № 2 позволяет запирать или отпирать замки дверей дистанционно.
   2. Отпирание замков дверей при выключение зажигания происходит автоматически ( программируемая функция, см. раздел "программирование").
3. Предупреждение о предыдущем срабатывании: Если в период Охраны происходило срабатывание системы, то при нажатии кнопки № 2 прозвучит 4 сигнала сирены и фонари мигнут 4 раза, в то же время, LED индикатор мигает быстро.

Кнопка 3: (Постановка на охрану), Беззвучный режим тревоги

• Фонари мигнут один раз.
• Замки дверей запрутся и система войдет в Беззвучный режим тревоги.
• Беззвучный режим охраны: В случае срабатывания системы сирена не будет звучать, фонари будут мигать 30 сек., включится пейджер (если подключен).Запуск двигателя будет заблокирован. Через 30 сек. система вернется в режим охраны.
• Поиск автомобиля: Всякий раз, в беззвучном режиме охраны или звуковом, нажатие кнопки № 3 вызовет 10-ти кратное включение фонарей (без включения сирены) для определения месторасположения автомобиля.

Кнопка 4:

1. Анти-Грабеж: Если Ваш автомобиль захвачен, Вы можете заблокировать двигатель нажатием данной кнопки дважды в течение 3 сек. в пределах радиуса действия брелка. Фонари мигнут один раз, подтверждая включение режима. Через 20 сек. зазвучит сирена и автоматически запрутся замки дверей, и если кнопка № 2 не будет нажата в течение 30 секунд (период предупреждения) после включения сирены, двигатель заблокируется и фонари будут мигать непрерывно.

Другие функции

• Управление замком багажника: одновременное нажатие кнопок № 1 и №2 позволяет открыть багажник (если произведены необходимые подключения), в то же время система войдет в режим "Охрана отключена".
• Защита от сканирования. Микропроцессор отфильтровывает сигнал сканера, поддерживая безопасность Вашего автомобиля.

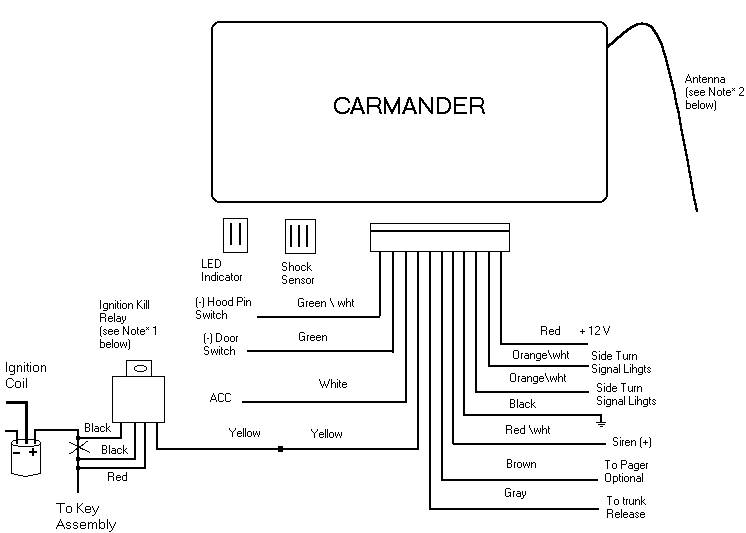

  Схема 1



Подключение проводов.

11-ти контактный разъём

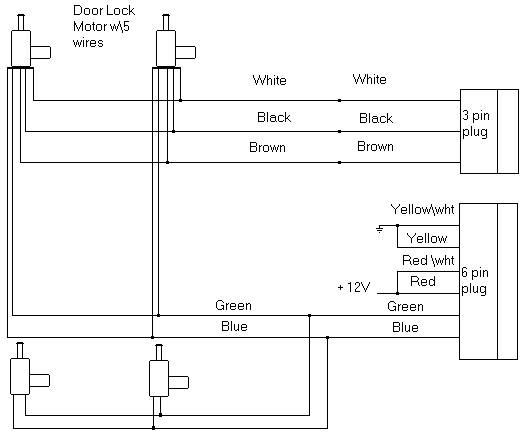

3-х контактный разъём (расположен между 11-ти контактным и 6-ти контактным разъёмами), управление встроенным Центральным замком

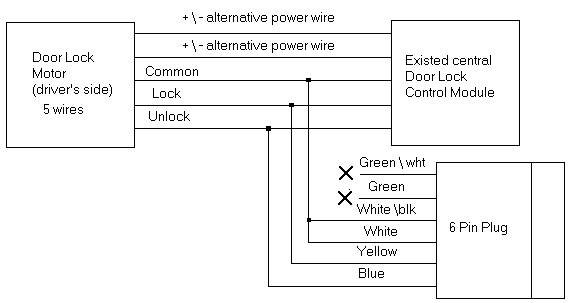

Схема 2

Данные провода используются только для подключения к микропереключателю пяти-проводного привода.

Только для модели KL-360 EA !!!

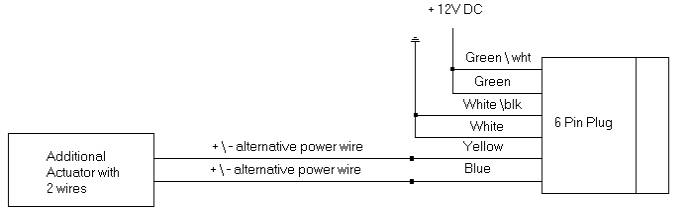

6-ти контактный разъём. Провода встроенных электрореле управления замками дверей.

Только для модели KL-360 EA !!!

6-ти контактный разъём. Провода встроенных электрореле управления замками дверей.

2-х контактный разъём- выход на светодиод

3-х контактный разъём - выход на шок сенсор.

Программирование.

Перед началом программирования основной блок необходимо отключить и разобрать.

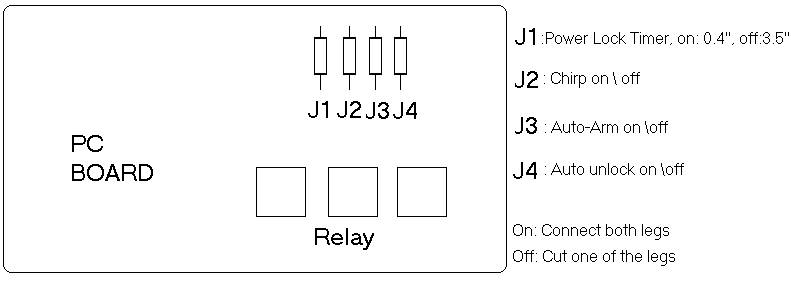

Программирование осуществляется перемычками, расположенными справа от процессора, и обозначенными на плате как - JP1, JP2, JP3, JP4.

JP1 - Длительность импульса подаваемого на замки дверей 0,4 сек - вкл, 3,5 сек.- выкл.

JP2 - Звуковое подтверждение при постановке \ снятии с охраны вкл\выкл.

JP3 - Автоматическая повторная постановка на охрану вкл\выкл.

JP4 - Автоматическое отпирание дверей при выключение зажигания вкл\выкл.

Вкл. - перемычка впаяна.

Выкл. - одна ножка перемычки выпаяна.

В оригинале инструкции перемычки обозначены - J1, J2, J3, J4., но на печатной плате обозначения - JP1, JP2, JP3, JP4.
