BLACK BUG

ВТ-041

РЕКОМЕНДАЦИИ ПО УСТАНОВКЕ ПРОТИВОУГОННОЙ СИСТЕМЫ

Снимите водительское кресло с автомобиля, снимите обшивку с кресла.
Примечание. При определенном навыке кресло можно не снимать. Некоторые конструкции кресел позволяют устанавливать рамочную антенну без снятия обшивки. Для этого достаточно снять нижнее крепление обшивки и, оттянув ее от кресла, установить рамочную антенну
Произведите подключение блока управления в соответствии со схемой подключения (кроме приемопередающей рамки и предохранителей), строго соблюдая порядок подсоединения выводов жгута

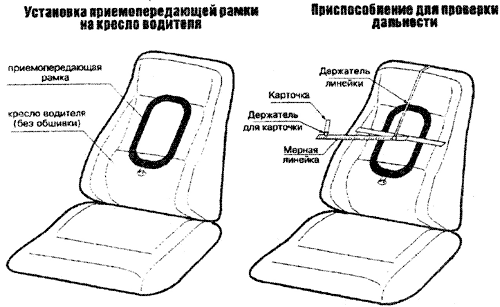

Установите приемопередающую рамку на кресло, как показано на рисунке.
Закрепите рамку с помощью широкой липкой ленты.
Пропустите через спинку кресла провода рамки. Наденьте на один из проводов 5-10 ферритовых колец. Подключите, приемопередающую рамку к переходному кабелю, соединяя провода методом скрутки с последующей изоляцией места соединения. Другой конец переходного кабеля подключите к блоку управления.
Установите кресло в автомобиль. Вставьте предохранители в держатели.
Закрепите на кресле мерную линейку перпендикулярно плоскости приемопередающей рамки, закрепите карточку на мерной линейке, как показано на рисунке.
Включите зажигание, не заводя двигатель. Откройте дверь водителя, нажмите педаль тормоза. Перемещая карточку вдоль мерной линейки по направлению от кресла, зафиксируйте ее положение в момент прекращения опознавания карточки системой.
Выключите зажигание. Переместите карточку от кресла на край мерной линейки. Снимите или наденьте 1-2 ферритовые кольца с провода приемопередающей рамки.
Последовательно выполняя пункты 8 и 9, определите максимальное расстояние между карточкой и рамкой. Настройка закончена. Проверьте надежность и качество изоляции соединения проводов рамки и переходного кабеля. Наденьте обшивку на кресло. Закрепите переходной кабель таким образом, чтобы при перемещении кресла в салоне, провод не испытывал натяжения.

Полезные советы для установщиков системы BLACK BUG

Перед установкой приемопередающей рамки в кресло, особенно на автомобилях импортного производства, проверьте достаточность радиуса действия системы наложением и плотным прижатием рамки к спинке кресла. В исключительных случаях возможно уменьшение зоны распознавания, обусловленное наличием непосредственно под обшивкой кресла большого количества металлических конструкций (сеток, реек, моторов и т. д.). В этом случае можно попытаться установить рамку в другом месте, например, в дверь водителя. Не разбирая дверь, приложите рамку к обшивке двери и проверьте дальность распознавания.
Необходимо помнить: кнопка служебного режима "VALET" функционирует только при наличии карточки владельца и не может изменить алгоритм работы системы при наличии "чужой" карточки или ее отсутствии. Поэтому кнопку "VALET" системы лучше установить там, где ей удобно пользоваться.
Имейте в виду: полупроводниковый диод, установленный между концевым выключателем двери водителя и лампой салона, необходим для того, чтобы система переходила в режим опознавания карточки только после открывания двери водителя. В противном случае опознавание будет происходить при открывании любой двери, а в некоторых случаях и при открывании капота и багажника.
Не рекомендуется исключать из схемы подключения сирену, поскольку она является единственным устройством, предупреждающим владельца автомобиля о том, что карточка не распознана и через несколько секунд система зажигания двигателя будет заблокирована. Имейте в виду, что сирена управляется подачей напряжения +12 В.
Вместо концевика педали тормоза можно использовать любой другой (газ, сцепление, указатель поворота и т. п.), который во время движения будет замыкаться на +12 В.
Строго запрещается производить блокировку системы зажигания, разрывая цепь катушка зажигания - прерыватель, в связи с повышением уровня коммутационных помех в этой цепи.
